產品介紹
電纜滑線又稱電纜滑觸線，滑線導軌
揚州大兵電器生產在DM型分料傳送裝置，MCA系列貯倉式餵料機，SAM系列配葉櫃、SAD系列貯絲櫃和FIFQ系列堆尋式貯葉櫃等菸草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送最為理想的產品，是各起重機廠不可缺少的配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用於鐵路道口、港口、貨場、捲菸製造等一切移動式行車的輸配電系統。
特點工作原理
該產品由扁平電纜、攜帶電纜用四輪台車和導軋三大部分組成。扁平電纜採用非延燃性材料，可用於戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。

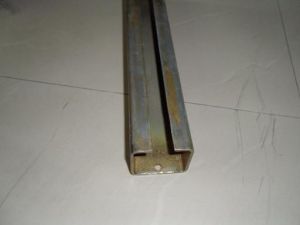

軋道採用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內獨創特點，軌道單位長度4~6m採用耦合器連線頭，可依需擴展到任意長度。
該產品的工作原理見工程套用圖示（1）扁平電纜的始端（接現場接線盒）固定於導軋的始端固定器上，再根據現場允許運行的空間，間隔適當的長度（1-2.5mm）依次固定在攜帶電纜的四輪台車上，電纜未端（接用電源）因定在最後一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。
主要技術數據
1、額定電壓：AC750V以下。
2、每芯導線材料和截面積：橡套扁平軟電纜、多股銅芯線1.5-50mm23、環境溫度：-20°C~+90°C4、四輪台車運行速度：<90m/min5、四輪台車工作壽命：<3200h6、允許最大靜負荷：150kg
訂貨需知
1、軌道長度（m）
根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪台車的距離。
2、電纜長度（m）
實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
3、四輪台車數量
一般為軌道總長度的1/2，用戶可根據允許電纜下垂空間增減四輪台車數量。
4、耦合連線頭數量：
根據軌道總長度，超過4m軌道需配件。
五、其它配件數量：
其數量根據移動行車的數量，由用戶統計，一般每一台行車需配件一套，每套包括：
1、導軌止動器：1件
2、導軌始端電纜固定件1件
3、撥車架（牽動車）1件
訂貨需知
1、軌道長度（m）
根據行車實際運行距離由用戶統計確定，另再加存放攜帶四輪台車的距離。
2、電纜長度（m）
實際運行長度+存放小車距離+至用電器及接線盒所必需的長度。
3、四輪台車數量
一般為軌道總長度的1/2，用戶可根據允許電纜下垂空間增減四輪台車數量。
4、耦合連線頭數量
根據軌道總長度，超過4m軌道需配件。
