結構

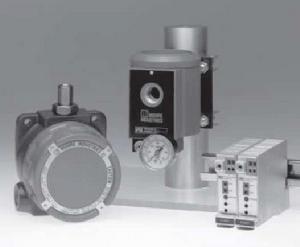

電流壓力轉換器由外殼、旋轉式三通液壓閥、無刷定角度旋轉執行器、電子印刷線路板、壓力感測器等部件構成。
外殼
外殼是由陽極氧化鋁製成，起密封和保護作用，端面的4個螺栓安裝cpc時用。帶螺紋鋁蓋起保護作用，二級鎖栓確保上蓋裝配正確。保護等級是ip56（據iec 60529），基座的下方有個螺旋形回復簧，它連線著控制軸的下部。回復簧使內部閥在失電時到旁通全開位置。
旋轉式三通液壓閥
三通閥控制供油的輸出或泄油，該閥由不鏽鋼軸套和在其內旋轉的不鏽鋼軸組成，這種設計確保在汽輪機使用標準機油的情況下運行精確、可靠且不易受污染。
無刷定角度旋轉執行器
電流壓力轉換器採用了定角度旋轉式扭矩執行器，永磁轉子直接連線液壓閥，轉子的位置由集成在 pcb板上的電路測量。通過微處理器的調整，h型驅動器對執行器實行精確的控制，保持了壓力與設定值一致。
電子印刷線路板
電路板安裝在殼體頂部。電路板有以下功能：
提供電源
輸入輸出電路隔離
第二路冗餘設定或壓力反饋值輸入
壓力控制
執行器位置控制模組
限制電流實現熱保護
診斷功能
兩路故障報警開關量輸出電源模組對18-32vdc輸入採用了emi過濾並為其它子系統提供電壓。為確保運行正常，電源系統是受監控的。如果輸入電壓或內部電源系統被監測出超過了允許範圍，系統會發出診斷顯示。
壓力感測器
壓力控制閉環控制著閥位以保證反饋壓力與設定值匹配。通過動態pid調整能夠使泵或伺服系統達到滿意的動態特性。執行器位置控制和壓力控制是受監控和跟蹤的。如果監測到閥位或壓力匹配不好，會有錯誤輸出，可通過開關量輸出顯示出來。位置控制器調整pwm驅動信號並輸出給執行器，輸出至執行器的驅動電流是可調的，在執行器最大速度和扭矩點，允許有最大8 安培的電流。幾秒鐘後，熱電流限制功能會被激活，用來保護執行器和電子元件。
性能參數
電氣
連線內部電路板上9個螺釘接線端子，適用於橫斷面0.2-4mm2導體或0.2-2.5mm2標準線。
推薦：電源線1.5mm2，其它線0.75mm2。
線纜接入通過線纜管，線纜直徑9-12mm
電源電壓18-32vdc(24vdc名義)
功耗穩態8w， 峰值120w(最大極限時間3秒)
電流輸入信號4-20ma(250歐姆)
模擬量輸出信號4-20ma，最大負載300歐姆.全範圍精度±1%
開關量輸出信號繼電器——通過跳線器選擇常開或常閉觸電。
最大負載能力1a@30vdc
振顫頻率10-30hz，默認值30hz
振顫幅度默認值0，最大值取決於調整後整個系統的頻率和動態特性。
液壓
連線din19213板式安裝，適配板為選配
供油壓力最大17bar(250psi)，且至少比最大輸出壓力大0.5bar。
輸出壓力最小值：1bar(14.5psi) 最大值：15bar(217.5psi) 最小範圍：1bar(14.5psi) 最大範圍：
14bar(203psi)
標準壓力範圍4-20ma對應1.5-4.5bar((21.75-65.25psi)
推薦外部濾網等級名義40m（b40，=75，最大可通過顆粒直徑75m）
粘度20-100cst 泄漏量取決於供油壓力和粘度，
通流能力取決於壓差和粘度，技術手冊89543（標準型），26248（防爆型）
性能
頻率回響10-30ms時間常數：小階躍，閉鎖負荷（cpc不與伺服系統連線）。最終的動態回響取決於整個伺服系統及對cpc的動態調整
線性度0.2%全程
可重複性0.1%全程
溫度漂移0.01%全程
防範措施
電流壓力轉換器的所有電子設備都對靜電敏感，有些元件相對更敏感。為保護這些元件不受靜電損壞，必須採取專門的防範措施以減少或消除靜電放電。當工作於或靠近控制器時，請遵循下面的防範措施：
1．在進行電子控制器的維護前，通過觸摸接地的金屬物體（鋼管、機櫃、設備等）向大地釋放人體所帶靜電。
2．為避免人體產生靜電，請不要穿合成材料製作的衣服，儘量穿棉或混合棉質的衣服，因為這些材料存儲的靜電電荷比合成材料的要少。
3．在控制器、模板和工作區域內，儘可能遠離塑膠、乙烯樹脂、泡沫聚苯乙烯（例如塑膠或泡沫聚苯乙烯的咖啡杯、咖啡杯托盤、香菸包裝盒、玻璃糖紙、乙烯基的書或資料夾、塑膠瓶、塑膠菸灰缸等等）。
4．除非絕對必要，請不要將印刷電路板（pcbs）從控制器中拆出。
