什麼是電泳？
要了解電泳整流器首先要了解什麼是電泳
電泳是電泳塗料在陰陽兩極，施加於電壓作用下，帶電荷之塗料離子移動到陰極，
並與陰極表面所產生之鹼性作用形成不溶解物，沉積於工件表面。
電泳的化學過程
它包括四個過程：
1 ）電解（分解）
在陰極反應最初為電解反應，生成氫氣及氫氧根離子 OH ，此反應造成陰極面形成
一高鹼性邊界層，當陽離子與氫氧根作用成為不溶於水的物質，塗膜沉積，方程式
為： H2O→OH+H
2 ）電泳動（泳動、遷移）
陽離子樹脂及 H+ 在電場作用下，向陰極移動，而陰離子向陽極移動過程。
3 ）電沉積（析出）
在被塗工件表面，陽離子樹脂與陰極表面鹼性作用，中和而析出不沉積物，沉
積於被塗工件上。
4 ）電滲（脫水）
塗料固體與工件表面上的塗膜為半透明性的，具有多數毛細孔，水被從陰極塗
膜中排滲出來，在電場作用下，引起塗膜脫水，而塗膜則吸附於工件表面，而
完成整個電泳過程。

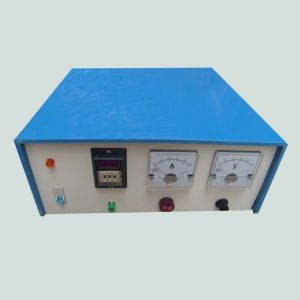

電泳塗裝設備中整流器的選擇
在陰陽兩極施加電壓的設備就是電泳整流器，容量一般要跟工件表面積來算，此外電泳塗裝方式還分間隙式和連續式，輸出的紋波系統因越小越好，穩壓精度最好也在1%以下為好。控制系統屬於關鍵中的關鍵，對於老的模擬控制由於存在溫度、時間漂移等諸多不利因素已逐漸被淘汰，而取代其地位已是全數字控制系統與雙備用控制系統相結合的全新控制系統，目前國內保定的整流器技術水平比較不錯，像有的廠家可以做到控制板雙備用，而有的廠家則可以做到整個控制系統雙備用如保定宏宇偉業整流器，都為塗裝生產做到高可靠高性能的安全保證。
依據電泳塗裝的工作原理，整流器即直流電源，是電泳塗裝設備中關鍵的配套設備，沒有直流電源就談不上電泳。適當選擇直流電源的容量，可明顯提高電泳塗裝設備的性價比。如果電源容量選擇過大，會提高設備的製造成本，提高設備的裝機功率，造成浪費。反之，則使整條生產線得不到充分利用，生產效率無法提高。如有大件需上線塗裝，電泳電流過大，造成直流電源過流保護，不能正常生產。所以在設計電泳塗裝設備工作中，直流電源的選擇顯得格外重要。
1、國內某進口汽車車身陰極電泳塗裝線，連續生產，二段電壓
計算依據：產量：35.2台/小時，工件面積41㎡/台。
計算方法1、
主電流I= A：
塗裝面積c㎡
D：25微米厚(0.001英寸)的漆膜密度3.556毫克/c㎡
T：工件漆膜厚度15～20mm
Y：庫侖效率25毫克/庫侖
I=456.2安培。
其中10000為1㎡=(100cm)2=10000c㎡
峰值電流I峰=1.5I=1.5×56.2=685安培。
計算方法2
連續通電入槽I= 安培
F：按塗裝面積計算的生產率㎡/小時
F=41㎡/台; 35.2台/小時=1443.2㎡/小時
δ：漆膜平均厚度20mm
γy：乾漆膜比重克/c㎡，一般r=1.3～1.5取1.4。
Q：塗料庫侖效率 克/庫侖 極電泳q=20～30取q=25
I= 449安培
峰值電流 I峰=1.5I=1.5×449=673.5安培
陰極電泳最高工作電壓一般在300伏左右，整流電源選400伏700安兩台。
2、國內某汽車廠陰極電泳線，混流生產（生產卡車車身、轎車車身、皮卡車身）三段電壓。 計算依據：生產率39台/小時，工件面積65㎡/台。
計算方法1
按PPG推薦，
整流器安培數I=(2.6安培小時/100平方英尺) ×工件面積/分×60分/小時 100平方英尺=9.29㎡
I=2.6安培小時/9.29㎡×39台/小時×65㎡/60分×60分/小時=709.547安培
計算方法2
滿負荷時，電泳槽內工件上的電流密度為13～20安培分鐘/㎡，1分鐘內電泳槽內工件面積數: 39台/小時×65㎡/台×60分=42.25㎡ 電流安培數
綜合以上計算，三段電壓 整流器 400伏1000安1台（第一段） 400伏800安2台（第二、三段）
3、國內某步進式轎車陰極電泳塗裝線，年產量1萬台，工件面積80㎡/台，按經驗推薦值，陰極電泳電流強度一般為10安/㎡，工作電壓300伏左右，故選整流器規格為400伏1000安培一台
電泳表面處理工藝的特點
電泳漆膜具有塗層豐滿、均勻、平整、光滑的優點，電泳漆膜的硬度、附著力、
耐腐、衝擊性能、滲透性能明顯優於其它塗裝工藝
