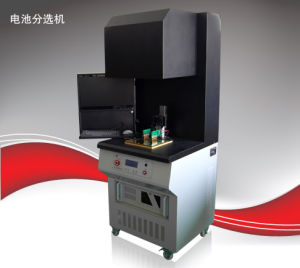

電池分選儀

電池分選儀

電池分選儀,是一款專門用於太陽能單晶矽和多晶矽電池片分選篩選的設備。

產品簡介

電池分選儀,是一款專門用於太陽能單晶矽和多晶矽電池片分選篩選的設備。通過模擬太陽光譜光源,對電池片的相關電參數進行測量,根據測量結果將電池片進行分類。獨有的校正裝置,輸入補償參數,進行自動/手動溫度補償和光強度補償,具備自動測溫與溫度修正功能。主要適用於太陽能單晶矽或多晶矽異型單體單電池片,也可用於非晶矽小組件的電性能測試和結果記錄。

產品構成

模擬器光源

1 、採用目前國際流行的脈衝氙燈模擬器光源,用陶瓷腔體反射裝置實現高均勻度的模擬太陽光,避免了因穩態陽光模擬器帶來的溫度對測試結果的影響。
2 、德國進口脈衝氙燈,並配有專用的濾光光學組件,確保測試光源的光譜正確,使用壽命長。
3 、先進的精密恆光控制技術,輻照不穩定度:±0.5﹪波動範圍。

主要進口部件

1、脈衝氙燈——德國進口 2、汽缸——日本進口
3、大電容——日本進口
4、開關模組——日本進口

工作檯

工作檯面經過鍍金處理,接觸電阻小,幅面可達250mm×250mm。

專用控制軟體

1 、根據行業特點專門設計,人機界面友好,操作方便。
2 、特有的原始波形診斷功能。
3 、嚴格按照GB/T6495.9---2006/IEC60904-9:1995標準進行溫度補償。
4 、有語音報數和語音提示功能,提高的生產效率。

產品功能說明

超級電容充電,將220V交流電做倍壓處理後,通過充電控制電路輸出到電容,控制板按照設定的電壓值給電容充電,並實時檢測電容電壓,保證電容電壓的穩定。保護電路包括軟體保護和硬體保護,兩者同時作用,保證電容工作在允許的電壓範圍內。GBT控制,在氙燈的工作迴路中接有IGBT,用於控制氙燈工作。IGBT平時處於導通狀態,即氙燈兩端一直存在電壓,一旦有高壓產生則氙燈點亮,而控制電路根據太陽能電池實際測試情況控制關閉IGBT,使氙燈熄滅。氙燈高壓產生電路,利用電感的自感電動勢產生近9千伏的高壓。極電流也相應增加,由於電路時串聯關係,此時C極的電流可以看作是待測電池片的輸出電流,當C極電流等於待測電池片的短路電流時,通過監測待測電池片電壓可知此時待測電池片電壓輸出為零,整個測試過程完畢。結合待測電池片電壓輸出曲線和電流檢測電阻上獲取的曲線,就可以繪製出該待測電池片的I-V特性曲線。
電路特點:採用專用高精度電流檢測運算放大器,可從噪聲中有效檢出有用信號。採用數字電位器,通過程式控制調整放大器的增益,可針對不同電池片設定增益參數,在不改變硬體的情況下,通過改變軟體的工作模式,適應多種電池片測試套用。

產品技術指標

1.開路電壓(Voc):在光照下,電池片沒有接負載時的電壓
2.短路電流(Isc):在光照下,電池片短路時的輸出電流
3.最大功率(Pmax):在光照下,電池片所能輸出的最大功率
4.最大功率下的電壓(vopt)/電流(Iopt)
5.填充因子: Pmax/Voc * Isc,體現電池的輸出功率隨負載的變動特性
6.效率:在光照下,電池片的工作效率
7.等效串聯電阻:太陽能電池片內部的等效串聯電阻,影響其正向伏安特性和短路電流。
8.大會使太陽能電池的填充因子和光電轉換效率降低。

國內發展情況

太陽能電池分選儀屬於一個全新的計量領域,出於其計量本身的複雜性,實現標準化,高精度計量難度大,市場進入技術門檻高。國外技術較為先進,但是其對國內進行技術封鎖,以維持其設備的高昂價格,這一情況已經嚴重阻礙國內市場的發展。。
