電池分容櫃

電池分容櫃

電池化成分容檢測系統(分容櫃)1.適應範圍:鋰聚合物、鋰離子、鎳氫、鎳鎘電池的化成分容與檢測。

簡介

可作循環壽命測試。2.每個通道可單點啟動、單點停止,反應速度快。每個通道有獨立恆流源、恆壓源,電流電壓實時採樣,恆流轉恆壓真正無擾動連續切換。3.自帶鍵盤及大螢幕液晶中文顯示,操作簡單方便、直觀。可設64個工步,所設工步自動執行;可直接設定、查看平台參數;可按平台曲線分容、電池配對。智慧型的斷電保護功能,來電後斷電自動接續,不丟數據。4.採用網路聯接及SQL資料庫,集中控制相聯的多台機櫃,並集中管理分析統計所有的數據。宏大分容柜上機軟體採用C/S模式,一個伺服器最多可聯255個客戶端。採用了高效可靠的TCP/IP通信協定,擴充方便,可利用原有的辦公網路和電腦設備運行,節省成本。5.模組化設計,易於維護。硬體工藝先進、穩定耐用。6.數位化的電流電壓自動校準功能,快速、準確,操作簡單,精度穩定,保證設備常年正常使用。

分類

電池分容櫃分為生產用和試驗用兩大類,生產用又分為圓柱,鋁殼和聚合物兩種類型,二者內部結構完全一樣只是夾具不同,圓柱與鋁殼採用上下針接觸,而聚合物則採用鍍金扁平夾具夾持極耳進行沖放.512個點完全共用,統一的電流與電壓,所以適合批量生產.實驗室用則每個點完全分開,可獨立工作,電流大,一台機多數僅能控制8點左右.

主要參數

1)恆流電流範圍:0~2A,解析度1mA
2)電流設定準確度:±(0.2%RD+0.1%FS);測量準確度:±(0.2%RD+0.1%FS)
3)電壓測量範圍:0~5V,解析度1mV
4)被測電池電壓範圍:2~4.5V,恆壓電壓設定範圍:DC2.5~4.5V
5)恆壓設定準確度:±(0.1%RD+0.1%FS);電壓測量準確度:±(0.1%RD+0.1%FS)
6)內阻測量範圍:0~200mΩ;測量準確度:±3mΩ
7)時間範圍:0~30000分鐘/工步;精度:±0.1%
8)工作電源:AC380V±10%,50HZ,功耗≤7KW
9)通訊方式:RS485,波特率57600
10)外型尺寸(mm):1600(長)×500(寬)×1840(高)

硬體特點

(1)、電池測試通道:
每個通道可對一組成品電池進行電池性能測試,單個測試通道採用模組化組合,每個模組都可進行單獨的電流限制,使用戶在擴展通道和維護設備時倍感方便。各通道完全獨立,互不干涉、互不影響,即使由於某種原因使其中個別通道工作不正常,也不會影響其他通道正常工作。(2)、電池夾具:每個電池夾具均採用國際流行四線制原理進行設計,避免了測試儀內阻疊加到電池內阻上,使測試結果更為準確。夾具外型美觀,耐腐蝕性強,調節方便,接觸可靠。(3)、測試數據和狀態掉電保護:測試設備具有掉電保護功能,通過上位機軟體選中此功能,當供電源突然停止時,可依靠自帶乾電池保存記錄數據,當供電源恢復供電時,還可恢復停電時狀態,繼續運行。(4)、周密靈活的軟硬體安全保護:軟體保護:當被測電池出現低壓、低流、過壓和過流時,控制系統將關閉此通道,將此電池與設備脫離。夾具安全保護:所有的電池夾具極其配件均採用阻燃材料。(5)、冷卻方式:風冷。

軟體介紹

(1)、程控電池充放電方式能獨立控制各通道充放電:可對對各個充放電通道進行獨立的編程控制,編程內容有:恆流充電、恆流放電、恆壓充電、恆功率充電、恆功率放電、恆阻充電、恆阻放電、靜置、循環等工作步驟(工步)。可設 (1)、程控電池充放電方式能獨立控制各通道充放電:可對對各個充放電通道進行獨立的編程控制,編程內容有:恆流充電、恆流放電、恆壓充電、恆功率充電、恆功率放電、恆阻充電、恆阻放電、靜置、循環等工作步驟(工步)。可設定每個工步的限制條件,針對不同的充放電方式,可有不同的限制條件,如時間、電壓、容量、負斜率等。各種限制條件之間為邏輯或的關係,當其中任何一個限制條件滿足時,均能轉入下一個工步或停止。在用戶通過計算機設定電池充放電程式後,只要啟動通道,測試系統將會完全自動地執行設定過程,過程中不需人工干預,且能實時顯示數據(電壓、電流、容量、和相對時間狀態),同時,測試系統將會按照用戶設定的記錄方式和記錄參數如實地記錄在整個測試過程中所有相關數據,如:時間、電流、電壓、容量、各單體電壓、各單體溫度等。宏大電池分容櫃對於每個獨立的通道,均有各自大容量的測試數據循環記憶體。(2)、強大數據處理功能本軟體具有數據分析(曲線、圖形等)、數據轉存和轉換EXCEL功能,曲線種類有:電壓----時間、電流----時間、容量----時間、容量----次數。(3)、先進的曲線處理和比較功能,本軟體提供了在同一坐標系中不同通道的電流和電壓曲線,用戶可根據需要對曲線進行截取、放大等操作,使不同性能之間的微小差別得到最優的控制,大大提高工作效率和縮短實驗成果的周期。

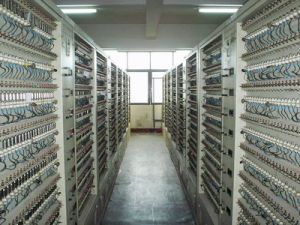

電池分容櫃 電池分容櫃

電池分容櫃
