定義
電批電源簡單的說就是給電動螺絲刀提供電源及相關控制功能的電子裝置。
簡單的電批電源由交流變壓器和整流電路組成,將220V交流電變壓整流成DC24V給電動螺絲刀馬達,提供電源。
複雜的電批電源增加了許多與生產組裝相關品質要求的功能,比如:
1:鎖付螺絲計數功能,漏裝螺絲時報警
2:多極調速功能
3:鎖付螺絲到位時衝擊次數可設定

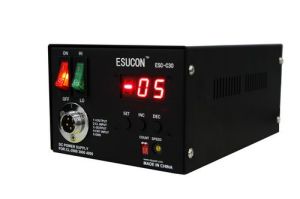

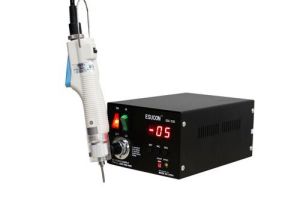

電批電源圖片
電批電源在電子、機械業大量的採用。電批電源為電動螺絲刀提供動力及控制功能,廣泛套用於航空、汽車、機器、電器等行業,對於提高勞動生產率,減輕工人勞動強度有顯著的效果。
功能特點
1.可預設每個工件所需鎖付的螺絲數量(最大可設99),螢幕顯示工件剩餘鎖付螺絲數量,可防止作業時漏打螺絲。
2.每鎖付完一個工件的螺絲,蜂鳴器進行報警。
3.蜂鳴時間0至5秒可調。
4.判別鎖付時間0至5秒可調,判別時間內對同一螺絲的多次重複鎖付不計數,有效避免操作者重複操作而重複計數。
5.鎖付螺絲後工件確認時間0至5秒可調,當時間設為0時,即為自動。
6.電動螺絲刀轉速通過SPEED數字開關調節,LO檔和HI檔各16檔調速。
7.螺絲鎖付到位時衝擊次數通過COUNT撥碼開關設定,1--4次調節,此功能可以增加鎖付螺絲時的扭力。
最適用於硬碟,數位相機,手機,筆記本等輕巧型產品組裝時的極小螺絲的緊固作業,通過設定低轉速,可以實現根據材料和作業條件進行的螺絲緊固作業。另外,對於自攻螺釘等能夠利用瞬間衝擊進行緊固作業。
轉速調節
電批電源作為給電動螺絲刀提供能量及控制功能的電子裝置,由於電動螺絲刀的馬達參數不一樣,所以在電批電源輸出同等功率的情況下,連線不同類型的電動螺絲刀的轉速會不一樣。
電動螺絲刀轉速調節,通過調節SPEED數字開關調節轉速。
注意:因為輸入電壓的不同,實際轉速和表中的轉速有時會有稍微的差異。
hios螺絲刀 | LO檔0設定 | HI檔0設定 | 1--E | LO檔F設定 | HI檔F設定 |
CL-2000 | 約120r.p.m | 約350r.p.m | 16檔設定 | 約480r.p.m | 約760r.p.m |
CL-3000 | 約150r.p.m | 約520r.p.m | 16檔設定 | 約700r.p.m | 約1070r.p.m |
CL-4000 | 約160r.p.m | 約520r.p.m | 16檔設定 | 約700r.p.m | 約1060r.p.m |
操作說明
1.鎖付螺絲數量的設定:輕按SET鍵一次,此時看到第三位數碼管顯示c,通過INC或DEC鍵來設定每個工件所需鎖付的螺絲數量。設定完成後,輕按SET鍵進入到下一項功能設定,若長按SET鍵超過3秒則保存並退出設定。
2.蜂鳴時間設定,從初始狀態輕按SET鍵二次,此時看到第三位數碼管顯示b,通過INC或DEC鍵來設定設定蜂鳴時間,設定完成後,輕按SET鍵進入到下一項功能設定。
3.判別鎖付時間設定,從初始狀態輕按SET鍵三次,此時看到第三位數碼管顯示F,通過INC或DEC鍵來設定判別螺絲鎖付時間,輕按SET鍵進入到下一項功能設定。
4.鎖付螺絲後工件確認時間設定,從初始狀態輕按SET鍵四次,此時看到第三位數碼管顯示d,通過INC或DEC鍵來設定工件確認時間,輕按SET鍵保存並退出所有參數設定。
5.關閉計數功能,從初始狀態輕按SET鍵,此時看到第三位數碼管顯示c,通過INC或DEC鍵設定工件所需螺絲數量00,長按SET鍵超過3秒則保存並退出設定。
6.在計數模式,當有螺絲不良,要更換螺絲時,請按INC鍵對計數值加一。
7.電動螺絲刀轉速調節,通過調節SPEED數字開關調節轉速。
8.螺絲鎖付到位時衝擊次數設定,通過COUNT撥碼開關設定,設定狀態如下表:
NO1 | NO2 | 衝擊次數 |
OFF | OFF | 1 |
OFF | ON | 2 |
ON | OFF | 3 |
ON | ON | 4 |
注意事項
1:使用電批電源時,應務必遵守產品說明書或使用手冊的相關規定。電動螺絲刀的輸入信號必須與電批電源的輸出信號一致,用戶不得隨意改變電批電源信號的相互順序。
2:禁止超負荷使用,電動螺絲刀的功率應該小於電批電源的輸出功率。
3:遠離熱源,腐蝕性工作環境。
基本參數
輸入電壓:220V/50HZ
輸出轉速:無極變速
輸出電流:最大3.5ADC
外形尺寸:128*88*183MM
整機重量:2.5KG
整機功率:80W
備註:
1:在低轉速條件下,無法輸出高扭矩值,在實際使用時,要反覆進行實際的螺絲緊固作業找到使螺絲緊固的合適轉數和扭矩值,然後進行恰當的設定,位置設定要留有餘量。
2:在低轉速條件下進行螺絲緊固作業時,應注意避免發生刀頭被鎖住的情況。
