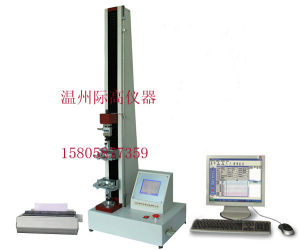

概述
電子織物強力儀用於各種材料、織造物、非織造物定時、定速拉伸；撕破、剝離、定負荷、定伸長、彈性恢復率，頂破，等試驗的由單片機控制的多功能儀器，高端儀器還可以聯接計算機，聯接計算機後可以擴展功能、可以以數據和曲線的方式記錄測試全過程、長期存儲測得數據、有利於網路化管理；做的優秀電子織物強力儀管理軟體還可以把所有測得結果均可以任意導出到Word、Excel、寫字板，而且也可以將全部試驗採樣點的數據順序導入Excel，方便了科學研究和課題作業。國家標準《FZ/T 98008-2011電子織物強力儀》的出台會進一步規範我國電子織物強力儀的產品質量。儀器特徵
電子織物強力儀採用單片機或計算機控制，脫機試驗由單片機控制，在線上試驗由計算機控制，脫機試驗適合現場生產測試和惡劣環境，在線上試驗適合中心實驗室、研究機構、課題作業。高端儀器在線上後中英文界面，以適應客戶群體，感測器（核心器件）有多種保護措施和保護程式（軟硬體保護）；聯接計算機後可以擴展功能，使微觀技術表達更加細膩，測試數據及動態曲線實時直觀地顯示於螢幕上，一組試驗曲線可以單一顯示，也可以全部顯示以示比較；可以把全部試驗採樣點的數據順序導入Excel，也可以把所有測得結果均可以任意導出到Word、Excel、寫字板。儀器可以根據不同試驗更換夾持器，以適應不同形式的試驗和不同材料的試驗。儀器根據一組測試結果給出基本技術指標為：單次力值、測試時間、測試伸長；平均力值、平均測試時間、平均測試伸長、最大值、最小值、力值CV值、時間CV值、伸長CV值等。基本測試項目
電子織物強力儀是測定織造物、非織造物拉伸性能方面技術指標的測試儀器。織物的拉伸性能主要包含一下幾個方面：
1.測試織物斷裂性能，測試最多項目，國家標準和國際標準.測試斷裂性能的方法主要有2個：條樣法和抓樣法。
2.測試織物撕裂性能， 重要測試項目，國家標準和國際標準.測試斷裂性能的方法主要有4個：褲形試樣(單縫)撕破、梯形試樣撕破、舌形試樣(雙縫)撕破和翼形試樣(單縫)撕破強力的測定。
3.測試織物拉伸彈性試驗，科研測試項目，彈性回復的測試分定負荷彈性和定伸長彈性的測試。
4.測試織物接縫處紗線抗滑移的測定，民生測試項目，該測定有：定滑移量法、定負荷法、針夾法。
5.測試織物彈子頂破強力，國內外彈子頂破有大小3種彈子規格。
6.測試織物刺破強力，主要用在無紡布、勞保用品測試。
7.測試拉伸應力鬆弛，主要測試彈性織物、橡膠製品。
主要技術指標
1、測力範圍：量程L 0.15 N～500.0N、量程H 5 N～5000N（或其他）2、測力誤差: ±1%
3、上下夾持器隔距：25mm～500mm任選
5、斷裂時間誤差：±0.01s
6、拉伸速度：1mm/min～1500mm/min
7、返回速度：1mm/min～1000mm/min
8、速度誤差: <2%
9、拉伸次數:99次
10、小組分析次數：2～30次（脫機）
11、鬆弛預張力：量程L0.1～90.0N、量程H1～90N）
12、電源電壓：AC220V±10% 50Hz
適應標準
GB/T 3923.1、GB/T 3923.2、GB/T8696、GB/T3917.2、GB/T3917.3、GB/T3917.4、GB/T13772.1、GB/T13772.2、GB/T3916、GB4689.4、GB4689.6、GB/T19976、GB/T8878、FZ/T60005、FZ/T60010、FZ/T01077、FZ/T60026、FZ/T01005、FZ/T01010、FZ/T75001、FZ/T75004、FZ/T75008、FZ/T01030、FZ/T70006、FZ/T01031、FZ/T01034、FZ/T01062、FZ/T60006、FZ/T60011、FZ/T20019、FZ/T70005、FZ/T70007、FZ/T01085、FZ/T80007.1、FZ/T01030、ASTM4234、ASTM D5035、ASTM D5034、ASTM D1578、ASTM D2261、ASTM D5735、ASTM D5587、ASTM D5733、ASTM D434、ASTM D5822、ASTM D3936、ASTM D3107、ASTM D4964、EN 863 EN 、EN12332-1、ISO3303、ISO20344等等拉伸性能標準儀器電氣原理

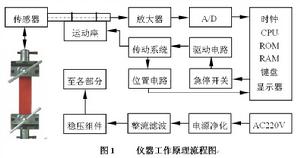

被測試樣的一端夾持在儀器上夾持器上，另一端加上標準規定的預張力後用下夾持器夾緊

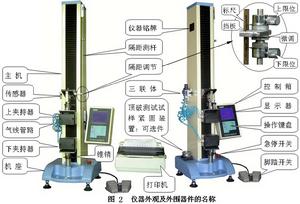

儀器機械結構
由於使用和設計方面的原因儀器分龍門式和單臂式結構，在儀器機座上裝有電機，電機帶動單（兩
安裝儀器
安裝儀器是使用前的必須要做的工作，新儀器安裝時需加以檢查在運輸過程中的顛簸、倒置、碰撞、摔打導致儀器部件脫落、鬆動、變形等情況；儀器更換場地需要注意使用環境和做好線纜拆卸標記以備還原。安裝概述
客戶根據契約和裝箱單檢查驗收儀器的完好率、儀器配置的備品、配件是對供需雙方負責的體現，也是對於自己合法權益的維護，如果檢查無誤，則可以進行儀器的安裝調試工作了。安裝前需要給儀器選擇個好的工作環境，以延長儀器壽命、提高檢測準確度；安裝時還需加以檢查在運輸過程中的顛簸、倒置、碰撞、摔打導致儀器部件脫落、鬆動、變形等情況。選擇放置地方
選擇儀器的放置地方很重要，儀器應在較好的溫、濕度環境中使用，使用環境應無明顯振源影響，周圍無腐蝕性介質及導電塵埃；其次滿足儀器放置的穩固性、地面要堅牢、有影響振源進一步縮減；室內環境對於企業內部產品質量控制檢測建議溫度20±15℃，相對濕度<85%，對外服務建議參考GB/T6529要求的環境。放置儀器

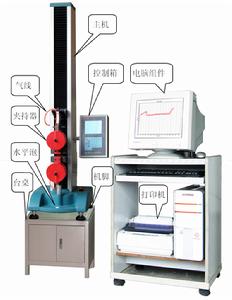

1安置儀器台桌 將儀器台桌（符合人體工程的台桌高度有助於降低操作者勞動強度，購置電子織物強力儀的時候可以讓供應商配套）放置到試驗室合適的位置，作為儀器穩固的基座，要滿足儀器台桌四腳的穩固性——地面要堅牢；四腳要踏（墊）實。一般配套的鋼製儀器台桌是為儀器專業設計的，不但可以增加試驗室的美感，重要的是符合人體工程學，減少操作者的工作疲勞，建議操作者根據自己高度適應坐42cm～46cm椅凳工作。如果沒有選擇儀器台桌配置，建議在試驗室合適的位置搭建一個53cm高的穩固基座。2安放儀器 將儀器主機安裝上隨機配置的四隻機腳，然後放置到上述穩固基座上，去掉固定部件的繩索。調整機座四隻機腳螺釘使使儀器處於水平、垂直、穩固狀態，參考物儀器機座上的水平泡。此時，操作者還可以根據自己的高度、椅凳高度坐下來（坐著進行測試）面對儀器操作區高度評估，微調機腳進行再次高度調整，以適合自己操作時的最佳高度。
安裝控制箱
電子織物強力儀均有一個裝有單片機的控制箱，使用前需要安裝完畢。運輸中為了避免摔打損壞，分成兩地包裝存放的控制箱和主機需要牢靠的結合在一起並固定；一般的工作示例是操作者面對儀器主機，合適的控制箱角度會提升操作者的工作舒適度和減少疲勞，所以需要操作者需要根據自己的工作習慣來調整，角度調整完畢上緊調整螺絲。接地線的安裝
儀器安裝的首要責任是安全問題，首先要確定儀器的供電系統插座是否有可靠的接地功能？電源插座如若沒有接地功能，則要在儀器主機座背後接地標誌處安裝電線穩妥接地。警告：電源安裝需要使用單位的專業人員操作，杜絕安全事故！主機和控制箱的線纜安裝
主機的動作是控制箱指揮的：主機的感測器檢測數據要傳遞到控制箱也要連線線路；控制箱和主機之間需要驅動線通訊；如果需要列印則需要連線印表機；如果想進一步擴展儀器功能及存儲還要連線電腦。負責任的製造商給出詳細的安裝圖，根據安裝圖所示給出了主機+控制箱和外圍可選配置之間的線纜安裝連線（電腦外圍連線請參照電腦說明書），儀器如果選配了電腦，印表機推薦接向電腦接口，更方便編輯列印。氣動配置的安裝
選擇氣動配置適應拉伸試驗中某些需要持續加力樣品檢測，手動夾持器則無需安裝氣路。1安裝夾持器 運輸中為了避免摔打損壞，一般主機和氣動夾持器分別包裝。打開夾持器的包裝，將上夾持器安裝在感測器的連線軸上，下夾持器安裝在箱體的固定連線軸上，上下夾持器有上下錐肖鎖住並緊固。
2氣路連線 請按照安裝圖氣動裝置安裝示意圖安裝管路和線纜。然後安裝腳踏開關控制箱背部有腳踏開關接口，將腳踏開關線纜穩妥鏇緊安裝。
