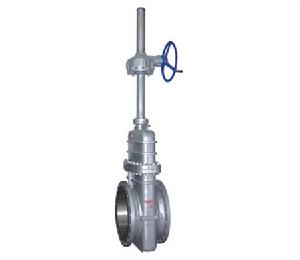

電動平板閘閥

一、產品用途：

電動平板閘閥適用於天然氣，石油，化工，環保，城市管道，燃氣管線等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。Z43型帶導流孔單閘板式平板閘閥適用於天然氣開採和淨化的長輸管

線。

二、產品性能規範：

公稱壓力		產品型號
1.0～16.0MPa 150～900Lb	無導流孔	Z9B43WF、Z9B43WD、Z9B43WY、Z9B43WbF、Z9B43WbY
	有導流孔	Z9B43NF、Z9B43DF、Z9B43YF、Z9B43F、Z9B43D、Z9B43Y

三、採用標準：

JB/T5298-91 管線用鋼製平板閘閥
API 6D 管道閥門
GB12234-89 通用閥門 法蘭和對焊連線鋼製閘閥
GB/T13927-92 通用閥門 壓力試驗
GB12224-89 鋼製閥門 一般要求
GB/T12252-89 通用閥門 供貨要求
GB12221-89 法蘭連線金屬閥門的結構長度
JB/T79-94 整體鑄鋼管法蘭
GB12220-89 通用閥門 標誌
JB308-75 閥門型號編制方法

四、產品特點：

1、我廠吸收了國內先進技術和經驗，進行了改進。閥門的結構合理，密封可靠，操作維修方便。
2、平板閘閥分有導流孔和無導流孔兩類，有導流孔的閥門用於需通球清洗的管線上，無導流孔的閥門用於不需通清洗的管線上。
3、閘板、閥座經特殊工藝處理，噴焊硬質合金，密封面無磨擦，壽命長。並可注油脂輔助密封雙重保護，密封可靠，閥門的使用壽命更長。　
4、與傳統的閘閥相比，平板閘閥具有開關力矩小，啟閉靈活等優點。
5、本閥門具有三重可調式填料結構，確保與閥蓋、閥桿密封可靠。
6、調節型平板閘閥使用於泵、站出口及其它需要調節介質的管路上，調節和截斷介質。
7、閥門設有卸壓裝置，防止殿堂升壓而損壞閥門，保證閥門的安全使用。
8、Wb型無導流孔平板閘閥結構獨特、排污方便、不受現場窨的限制，可以任意角度安裝。
9、Wp型平板閘閥重量輕、體積小、大大減輕管道負荷，特別適用於油、汽儲存裝置。
10、氣動平板閘閥啟、閉迅速，帶緩衝機構，關閉無衝擊，氣動、手動轉換結構新穎，操作靈活、方便可靠。
11、本廠同時還生產VT型、VS等特殊要求的平板閘閥。
12、電動裝置可根據用戶要求選用Rotork、AUMA及國內廠家的產品。

五、壓力等級:

壓力等級		常溫下試驗壓力（MPa）				工作 壓力	適用溫度			適用介質
		左密封	右密封	殼體	氣體低 壓密封					“KZ”型	“Z”型
公稱 壓力 PN(MPa)	1.6	1.76	1.76	2.4	0.5-0.7	1.6	“G”型-29-250	“D”型-45-121	通用型-29-121	含H₂S和 CO₂≤800Mg/Nm	石油、天然氣、水等
	2.5	2.75	2.75	3.75		2.5
	4	4.4	4.4	6		4
	6.4	11	7.04	9.6		6.4
	10	7.04	11	15		10
	16	17.6	17.6	24		16
	25	27.5	27.5	37.5		25
磅級 （Lb）	150	2.07	2.07	2.93		1.93
	300	5.52	5.52	7.58		5.06
	400	7.31	7.31	70.0		6.75
	600	11.03	11.03	15.0		10.12
	900	16.54	16.54	22.4		15.19

六、主要零件材料結構長度：

零件名稱	材 料			DN	PN16 PN25	PN40	PN64	PN100	PN160
	“Z”型	“KZ”型		50	178	250	250	250	280
閥體、閥蓋	WCB碳素鑄鋼			65	190	270	280	280	315
閘板	合金鋼（表面經特殊處理或焊硬質合金）			80	203	280	310	310	380
閥桿	不鏽鋼		抗硫不鏽鋼	100	229	300	350	350	425
閥座	合金鋼（表面特殊處理）		合金鋼（焊硬質合金）	125	254	325	400	400	480
中法蘭螺栓	35CrMoA			150	267	350	450	450	530
中法蘭螺母	35(碳鋼)			200	292	400	550	550	620
閥桿螺母	鋁青鋼			250	330	450	650	650	730
填料	組合O型圈 Y型圈			300	356	500	750	750	850
密封圈	填充四氟、丁腈橡膠	填充四氟、氟橡膠		350	381	550	850	850	980
密封脂	耐油密封脂	抗硫密封脂		400	406	600	950	950	1100

七、產品適用場合：

1. （Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃）石油、天然氣輸送管線。帶導流孔的平板閘閥還便於清掃管線。
2. 成品油的輸送管線和貯存設備。
3. 石油、天然氣的開採井口裝置，也就是採油樹用閥。
4. 帶有懸浮顆粒的介質的管道。
5. 城市煤氣輸送管線。
6. 自來水工程。

八、產品的優點：

流阻小，不縮口的其流阻與短只管的流阻相仿。帶導流孔的平板閘閥安裝在管路上還可直接用清管器進行清管。由於閘板是在兩閥座面上滑動，因 此平板閘閥液能適用於帶懸浮顆粒的介質、平板閘閥的密封面實際上是自動定位的。閥座密封面不會受到閥體熱變形的損壞。而且即使閥門在冷狀態下關閉，閥桿的 熱伸長也不會使密封面受到過載。同時當閥門關閉時，無導流孔的平板閘閥亦不要求閘板的關閉位置有較高的精度，因此電動平板閥可用行程來控制啟閉位置。

九、產品的缺點：

當介質壓力低時，金屬密封面的密封力不足以達到滿意的密封。相反當介質壓力高時，如果密封面不用系統介質或外來介質潤滑時，經常啟閉就可 能使密封面磨損過大。另一個不足是，在圓形流道上橫向運動的圓形閘板只有當它處在閥門關位置的50%時，這種閥門對流量的控制才較敏感。而且，閘板在卻斷 高速和高密度介質流時，會產生劇烈振動。如果將閥座做成V形通口並和閘板緊密的導向，則它也可用作節流。

十、產品選用原則：

1. 石油、天然氣的輸送管線，選用單閘板或雙閘板的平板閘閥。如需清掃管線的，選用單閘板或雙閘板帶導流孔的明桿平板閘閥。
2. 成品油的輸送管線和貯存設備，選用無導流孔的單閘板或雙閘板的平板閘閥。
3. 石油、天然氣的開採井口裝置，選用暗桿浮動閥座帶導流孔的單閘板或雙閘板的平板閘閥，大多為API16A標準，壓力等級為API2000、API3000、API5000、API10000、API15000、API20000。
4. 帶有懸浮顆粒介質的管道，選用刀型平板閘閥。
5. 城市煤氣輸送管線，選用單閘板或雙閘板軟密封明桿平板閘閥。
6.城市自來水工程，選用單閘板或雙閘板無導流孔明桿平板閘閥。
