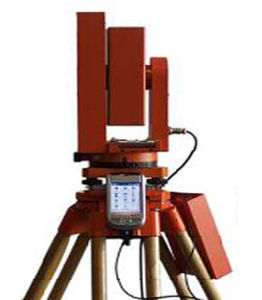

詞目:雷射隧道斷面測定儀
英文:laser instrument for tunnelsection mea-suring
它由雷射測距部件、旋轉機架、前置單片機控制系統、攜帶型汁算機、供電電源、印表機和三角架組成。可測隧道、巷道和地下硐室斷面幾何尺寸和面積、邊坡的形狀與尺寸、開挖方量及地下硐室容積。將設計斷面預先輸入計算機,立即給出被檢測斷面的超挖、欠挖面積和最大超挖、欠挖位置;將開挖後測量的毛斷面與襯砌後測得的斷面比較,可得襯砌方量;測量結果既可用數據表格表示,亦可繪製成斷面圖,可存檔、顯示和列印。儀器量程為15米(無合作目標)。50米(有合作日標),測距精度3~5毫米。由雷射器向被測物發出連續簡諧波,接收器將從被測物的反射波與入射波進行相位比較,得出被測物與接收機之間的距離,然後計算機控制雷射轉動一定角度再測距離,如此重複直至掃描完成給定的斷面,最後通過計算機數據處理得出被測斷面的參數。
