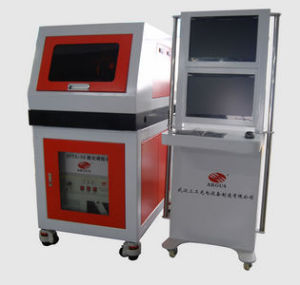

雷射調阻機

雷射調阻機原理就是利用一束極細的雷射束打在厚、薄膜電阻上，通過對電阻體氣化蒸發實現厚、薄膜電路的切割。雷射束按計算機預定的程式切割厚、薄膜電阻，通過改變厚、薄膜電阻的幾何形狀從而改變電阻的阻值。隨著雷射切割過程的進行，同時實時測量電路實時監視厚、薄膜電阻阻值的變化，厚、薄膜電阻的阻值不斷接近目標阻值，當厚、薄膜電阻達到目標阻值後雷射束關閉，即實現雷射調阻過程。
雷射調阻機產品特點:
進口核心部件：採用進口光纖雷射器與平面電機，整機性能穩定可靠。
調阻精度高：調阻精度可達0.1％，可直接進行毫歐級電阻的測量並調阻，獨特的精度控制方式保證了調阻精度的一致性。
調阻效率高：調阻速度相對國內其它雷射調阻產品有大幅度的提高，達到國際水平。可參考“成功案例”欄目中的視頻演示。
軟體可程式：具有業界強大的軟體編程功能，可面向各種套用領域進行功能調整，輕鬆實現客戶的特殊需求以及高效自動化運行。可對雷射功率、運動、測量量程等實現編程自動控制，擁有比例跟蹤修調功能。
功能強大：一機多用—可同時實現雷射調阻與陶瓷基底劃片。
雷射調阻機市場套用:
廣泛套用於厚膜電路、薄膜電路的精密調節。如通訊、汽車電子、感測器、航空航天、片式電阻、工業電子、軍工科研等行業。
典型套用
厚膜混合電路、光電感測器、壓力感測器、油量感測器等
雷射調阻機技術參數:
型號規格
SFT310-TA
SFT320-TA
雷射波長
1064
雷射功率
10W
20W
雷射重複頻率
20KHz~100KHz
定位精度
0.01mm
重複定位精度
0.002mm
調阻精度
0.1%
分步重複最大陶瓷基片
170mm×170mm
工作電源
220V/50Hz/1KVA
雷射調阻機設備性能:
自主智慧財產權，整機性能達到國際水平。
採用專用花崗岩台座，可有效減小工作檯啟動、停止和加速過程產生的慣性震動；同時可保持機台溫度的穩定性。
獨特的軟體控制方式，在保證精度的前提下擁有很高的調阻速度，大大提高產能。
強大的軟體編程功能，能分別對雷射功率、運動、測量、探針運動等進行編程自動化控制，大大提高了雷射調阻機的套用範圍。
雷射電光轉換效率為30%，風冷，日均耗電不到10度，是閃光燈泵浦固體雷射器的1/10，長期使用可為用戶節省大量的能耗支出，減少碳排放，使用壽命長，性能穩定免維護，減少停機時間。
