概述

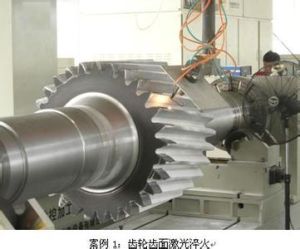

行業套用案例雷射淬火的功率密度高，冷卻速度快，不需要水或油等冷卻介質，是清潔、快速的淬火工藝。與感應淬火、火焰淬火、滲碳淬火工藝相比，雷射淬火淬硬層均勻，硬度高（一般比感應淬火高1-3HRC），工件變形小，加熱層深度和加熱軌跡容易控制，易於實現自動化，不需要象感應淬火那樣根據 不同的零件尺寸設計相應的感應線圈，對大型零件的加工也無須受到滲碳淬火等化學熱處理時爐膛尺寸的限制，因此在很多工業領域中正逐步取代感應淬火和化學熱處理等傳統工藝。尤其重要的是雷射淬火前後工件的變形幾乎可以忽略，因此特別適合高精度要求的零件表面處理。雷射淬硬層的深度依照零件成分、尺寸與形狀以及雷射工藝參數的不同，一般在0.3~2.0mm範圍之間。對大型齒輪的齒面、大型軸類零件的軸頸進行淬火，表面粗糙度基本不變，不需要後續機械加工就可以滿足實際工況的需求。雷射熔凝淬火技術是利用雷射束將基材表面加熱到熔化溫度以上,由於基材內部導熱冷卻而使熔化層表面快速冷卻並凝固結晶的工藝過程。獲得的熔凝淬火組織非常緻密，沿深度方向的組織依次為熔化-凝固層、相變硬化層、熱影響區和基材。雷射熔凝層比雷射淬火層的硬化深度更深、硬度要高，耐磨性也更好。該技術的不足之處在於工件表面的粗糙度受到一定程度的破壞，一般需要後續機械加工才能恢復。為了降低雷射熔凝處理後零件表面的粗糙度，減少後續加工量，華中科技大學配製了專門的雷射熔凝淬火塗料，可以大幅度降低熔凝層的表面粗糙度。當前進行雷射熔凝處理的冶金行業各種材料的軋輥、導衛等工件，其表面粗糙度已經接近雷射淬火的水平。雷射淬火現已成功地套用到冶金行業、機械行業、石油化工行業中易損件的表面強化，特別是在提高軋輥、導衛、齒輪、剪刃等易損件的使用壽命方面，效果顯著，取得了很大的經濟效益與社會效益。近幾年在模具、齒輪等零部件表面強化方面也得到越來越廣泛的套用
雷射淬火的特點
質量優勢 技術特質 適用材料 實際套用
1．淬火零件不變形 雷射淬火的熱循環過程快 中碳鋼 大型軸類
2．幾乎不破壞表面粗糙度 採用防氧化保護薄塗層 模具鋼 各種模具
3．雷射淬火不開裂 精確定量的數控淬火 冷作模具鋼 模具、刃具
4．對局部、溝、槽淬火 定位精確的數控淬火 中碳合金鋼 減振器
5．雷射 淬火清潔、高效 不需冷卻介質 鑄鐵材料 發動機汽缸
6．淬火硬度比常規方法高 淬火層組織細密、強韌性好 高碳合金鋼 大型軋輥
組成部分
雷射器
當前，用於雷射淬火的設備主要是橫流CO2雷射器，該雷射器的工作氣體沿著與光軸垂直的方向快速流過放電區以維持腔內有較低的氣體溫度，從而保證高功率輸出，光束模式為多模輸出。雷射器的選用要考慮以下幾方面內容：
1． 雷射器輸出好的光束質量，包括模式及模的穩定性。
2． 雷射器輸出功率穩定性。
3． 雷射器應具有高的可靠性，應能滿足工業加工環境下的連續工作。
4． 雷射器本身應具有良好的維護性，有故障診斷和連鎖功能；
5． 操作簡單方便。
6． 設備銷售廠商的經濟和技術能力，可信程度。一定要避免因小失大。
7． 設備易損件補充來源是否有保障，供應渠道是否暢通。
大型多功能加工工具機
雷射加工工具機的加工的基本尺寸範圍為：長 5.5 米，直徑 Φ 2.6 米。特殊工件，可加工的尺寸範圍更大。本雷射加工工具機為雙懸臂加工系統，可進行多工位的雷射加工。
六軸四聯動數控系統
本工具機配置有六軸四聯動數控系統，可以對複雜形狀工件進行精密雷射加工。
