雷射攝像機定義
![喬安雷射攝像機](/img/9/211/cGcq5CM0EzXzMzN5ADNwMjNxYDN5MTM4MTO2cDN0MTNwAzMxAzLzYzLyIzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
按線數分類
目前雷射攝像機線數420線和650線420線用的方案為索尼3142+633,該方案為索尼經典方案,夜視效果好,質量穩定
650線用的方案為effio-E方案,該方案為索尼的最清方案,色彩出眾,清晰度高,夜視出眾,也是2011年眾多廠家用得最多的方案和未來的方案趨勢。
按距離分類

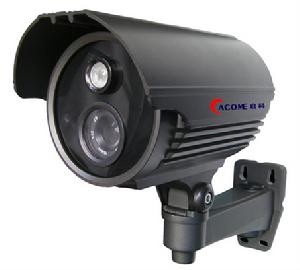

近距離雷射攝像機(30-80米)
由於雷射燈的亮度高,發光強,壽命長等優勢比較強大,遠距離雷射攝像機在森林防火和出海遠洋中起了不少![](/img/f/0bd/nBnauM3X1ITN3kDO0IDM5ITN2MTMzITOzcjM3MTNwAzMxAzLyAzLxMzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
功能參數
採用單顆雷射紅外燈,獨特的夜視效果
雷射啟動時可在霧、雪等惡劣天氣條件下正常工作,
有較強的穿透力,電流低,發熱量小,降低了整個系統的功率損耗
可有效消除暗影,識別字母、數字和物體標識
技術參數 | |
MODEL | CA-FA70 |
圖像感測器 | ICX673/ICX672 |
像素 | NTSC:1020(H)×508(V) PAL:1020(H)x590(V) |
水平解析度 | 650TV線 |
最低照度 | 0.01Lux/F1.2 |
信噪比 | 大於52dB(AGC off) |
數字降噪 | 關/開(可調) |
伽瑪 | CRT/LCD/USER |
日夜模式 | 自動/色彩/黑白 |
自動應色階再現 | 開/關 |
自動增益補償 | 低/中/高 |
超級背光補償 | 大於60dB(低/中/高) |
電子快門 | 可調 |
手動快門 | AUTO/OFF/A.FLK/x(2~512)/x(1//60~1/90,000) |
視頻輸出幅度 | 1.0 Vp-p COMPOSITE VIDEO. 75(OHM) LOAD |
色同步 | 開/關 |
移動偵測 | 開/關 |
隱私遮擋 | 開/關(4區域) |
動域檢測 | 開/關(4區域) |
攝像機標識碼 | 開/關 |
圖像調整 | 鏡像/亮度/對比度/銳度/色調/增益 (可調) |
控制接口 | 線控/RS-485 |
語言選單 | 英文/中文 |
工作溫度 | -10°C TO 50°C |
規格 | 112x64x55mm |

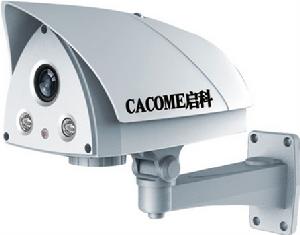

近距離雷射攝像機(50-150米)
目前行業中雷射攝像機能做到50-150米的廠家還是比較少,具體原因還是因為部分廠家的對雷射的核心技術撐握![](/img/8/402/nBnauM3XyEzM2kTO0IDM5ITN2MTMzITOzcjM3MTNwAzMxAzLyAzLyIzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
與傳統攝像機相比:
第一點是清晰度大大提高,紅外攝像機雖然在夜間會看到圖像,但是往往看不清人臉,另外,普通紅外的監控距離有限,這在一些要求嚴格的安防監控場所是非常遺憾的。雷射攝像機則可以無視光線的強弱,通過雷射紅外部件以及超低照度光元件,該攝像機可在完全黑暗的環境下實現近近距離都能高清夜視,同時保證成像清晰。
第二點其次是壽命較長,雷射監控攝像機是普通紅外攝像機壽命的3倍。這一點在需要24小時監控的環境下,更加具有突出的優勢。
第三點就是其低碳綠色功能。傳統的紅外攝像機散熱量很大,不僅僅消耗較多的電力,而且熱量在機身中散發不出來,造成機身過熱,嚴重影響了攝像機中的電子元器件的壽命,而雷射攝像機則沒有這個隱患。

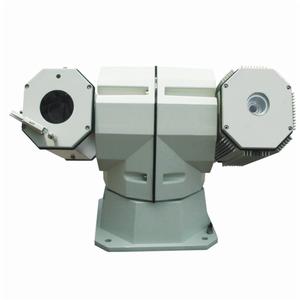

遠距離雷射攝像機(0.5-2公里)
雷射夜視一體化雲台攝像機採用世界領先的光機電一體化技術,可在漆黑的夜間全螢幕幕清晰監視200-300米範圍內的目標活動情況,晝視可達1-2公里米。
![](/img/c/e87/nBnauM3XwIzN1UDM1IDM5ITN2MTMzITOzcjM3MTNwAzMxAzLyAzLzMzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
設備在雷射安全性方面進行了充分考慮,上電自檢時雷射保持關閉,雷射啟動時自動到最大分散角度。雷射的功率密度可以自動控制,在確保滿足照明的前提下,對過高的功率密度進行了嚴格限制設計,符合國家安全雷射功率密度標準。另外,可根據用戶定製,增加自動關閉功能,在維護檢測時,可自動探測到近距離的人和物體,並立即關閉雷射,進一步確保了維護人員的安全。
集成高速雲台設計,實現水平360°、垂直180°全方位、高速無盲區監視。128個精確預置位、4組巡航組、花樣掃描、左右掃描、定時執行等智慧型功能可實現監控自動化。雲台位置信息(經緯度)功能可以螢幕上顯示設備的當前位置。雲台可根據攝像機焦距比例變化自動調節轉速,確保在快速移動過程中保持清晰穩定圖像。標配四個報警輸入、一個報警輸出功能,可以連線報警設備實現報警聯動功能。集成雨刮器,可遠程清潔鏡頭。二維光軸調節機構,方便用戶自行校正光軸偏差,確保雷射有效照射在鏡頭的視角範圍內。
抗颶風能力設計,採用大扭距高速步進電機動力系統,定位速度快,外殼使用結合金結構,表面抗氧化防鹽霧噴塗,IP66防護等級,可適用各種自然環境條件。
雷射攝像機相對於紅外攝像機四個方面的優勢。
1.清晰度較高。紅外攝像機在夜間雖能看到圖像,但往往看不清,另外,普通紅外機監控距離有限,在一些要求嚴格的安防監控場所是不可行的。雷射攝像機則不同,它可以無視光線強弱,通過雷射紅外部件以及超低照度光元件,即使在完全黑暗的環境下也能夠實現幾百米夜視,同時成像比較清晰。
2.壽命長。雷射監控攝像機壽命是普通紅外攝像機的3倍。在需要24小時監控的環境下,這一點具有突出的優勢。
3.可自動調節鏡頭焦距。不少雷射攝像機具有一定的智慧型功能,它可以根據物體的遠近和移動速度自動調節鏡頭的長短,以便提供清晰的圖像質量。
4.低碳綠色功能。傳統的紅外攝像機散熱量很大,消耗的電力多,而且內部熱量散發不出來,造成機身過熱,嚴重影響了攝像機中的電子元器件的壽命,而雷射攝像機則沒有這個隱患。
雷射攝像機的優勢確實很明顯,紅外攝像機的缺點也很突出。但是不代表雷射機就沒有缺點,紅外機就沒有優點。如果說雷射機會完全取代紅外機,在相當長時期內是不可能的。首先,由於採用雷射光源和可變焦鏡頭,雷射監控攝像機昂貴的價格是阻礙其普及的一個最重要的因素。其次,由於雷射攝像機監控距離大,因此視角比較小,大範圍監控需要更多的雷射攝像機,因此雷射攝像機主要用於配合普通紅外攝像機使用,以彌補遠距離監控的不足。第三點得講到近距離雷射攝像機。由於雷射燈本身亮度太強,所以近距離照射時效果會比較差。這是行業內普遍存在的問題。雖然現在漸漸有一些近距離產品上市,不過效果並不理想,核心技術不到位是主要的原因。這也在很大程度上阻礙了它的市場普及。
相對於雷射機的高價位,紅外機也有其優點,比如價格比較實惠,技術也在不斷進步中,而且紅外機符合中國國情。目前即使在經濟發達的國家雷射機也無法普及,因此國內雷射攝像機的普及道路還有很長的路要走。
