雷射刀模繪圖儀

雷射刀模繪圖儀,是用於各種雷射刀模版咪紙繪圖專用機器。但是機器本身除了具備專業繪圖功能;更具有切割功能 壓線功能 切割虛線功能等,主要套用於刀模廠,專業樣板版製作公司。

什麼是雷射刀模繪圖儀:

雷射刀模繪圖儀是用於各種雷射刀模版咪紙繪圖專用機器。但是機器本身除了具備專業繪圖功能;更具有切割功能 壓線功能 切割虛線功能等,主要套用於刀模廠,專業樣板版製作公司。 雷射刀模繪圖儀通過筆頭將設計圖繪製到咪紙上,然後再將咪紙貼在木板上通過鋸板機鋸板。這樣保證了刀模的精度。使做出來的刀模效果更好!

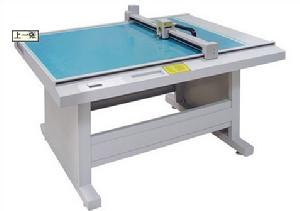

雷射刀模繪圖儀雷射刀模繪圖儀

雷射刀模繪圖儀的特點

1.繪圖精確度高達0.1mm,可以完全滿足雷射刀模行業的任何繪圖要求。
2.同時繪圖速度最高超過1000mm/s,可以與任何進口繪圖機一較高下。
3.在繪圖的同時,可以切割彩盒、公仔拼圖、不乾膠、PVC膠盒等樣品,
實現精確繪圖和精確打樣的完全統一。
4.還因為其優越的性能價格比,可操作性,簡單易學……
5.即使是手工刀模行業採用,也可以大幅度地提高其刀模的製造品質

雷射刀模繪圖儀技術參數

工作速度 最快1000mm/s
重複精度 ≤0.1mm
機器解析度 0.025mm
切割材料 紅硬紙板、膠板、塑膠板、白紙板、牛皮紙、纖維硬紙板
切割厚度 0.5~1mm
工作方式 繪圖、切割、切半刀
工作時間及特性 連續工作,電腦操作與繪圖同時進行,一次性快速傳輸數據
繪圖及切割面積 大度全開1200×900(mm) 大度對開900×600(mm)
固紙方式 真空吸附
傳動材料 進口同步帶/進口鋼帶
工作時間及特性 連續工作,電腦操作與切割同時進行,一次性快速傳輸數據
傳輸連線埠 國際標準;並口/RSC232 串口
緩衝區容量 大容量緩衝區,可一次性完成數據快速傳輸
指令系統 國際標準:HP-GL/DM-PL格式任選,全兼容各類CAD軟體
數控面板 液晶顯示屏,全中文操作選單,觸點按鈕
刀型 特種鋼刀片
筆型 普通簽字筆,油性筆,原子筆
主要構造 切割平台、機頭、傳動系統、控制櫃、控制微電腦、機架、真空泵
工作電壓 交流220V±10% 50HZ
保險絲規格 5A

刀模繪圖儀的套用?

專業繪圖儀精度高,速度快,精度可以達到0.05mm,廣泛運用於雷射刀模廠 樣板製作中心 燈罩廠 服裝放版中心 鞋樣設計放版中心以及膠盒和彩盒廠,把需要切割的CAD圖檔導入奧科模切打樣機,通過奧科模切打樣機自帶的AOKECUT軟體對切割圖檔進行設定,確定切割、半穿、全穿的位置和先後順序,然後鋪上所加工的材料,用“咪紙對圖法”對好加工位置。按“開始加工”按鈕,機器即開始工作,自動打開真空吸風泵,把材料固定在工作檯面上,機器按原來設定好的順序開始加工,加工完畢,真空吸風泵自動停止,取下加工好的產品,工作結束。

雷射刀模繪圖儀的發展狀況!

雷射刀模繪圖儀在模切行業風風雨雨經歷已十餘載。隨著市場對工藝品需求的不斷擴大,刀模行業也是風起雲湧一派生機勃勃,刀模繪圖儀的價格也是做到了見底。好在於刀模廠與其他廠家有很大客戶關係;可以分享其客戶資源,總的來說刀模行業還是一片光明。
