離體組織器官恆溫灌流系統簡介
離體組織恆溫器官灌流系統是針對當前醫學院校及科研機構的藥理實驗自主研發的實驗裝置系統之一,主要用於血管環、肌條張力測量的實驗裝置。它提供帶氧氣輸入的數控恆溫環境,從而保持離體組織器官的生理活性,使相關實驗順利進行。適合用於血管、平滑肌、心肌、冠狀動脈、大腸等組織器官的生理學以及藥理學研究。
目前離體組織器官恆溫灌流系統有SV-4/8、HV-4/8等型號,後面的數字表示有四路和八路的恆溫通氧組織灌流腔或者是四路和八路充分預熱的數控恆溫環境,充分保證離體組織器官的生理活性,使相關實驗長時間進行。

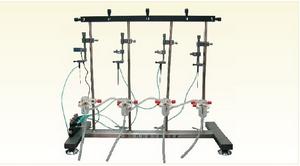

SV-4型系統介紹
SV-4型離體組織器官恆溫灌流系統提供4路恆溫通氧組織灌流腔,適合用於血管環、平滑肌、心肌、冠狀動脈、大腸等組織器官的生理學以及藥理學研究。
特點:1、 可同時測量4道離體組織的張力,提高實驗效率;
2、 微調固定器每轉一周前移0.5mm,可精確載入前負荷;
3、 通氧管與微調固定器一體化設計,採用上進氣模式,有效避免傳統下進氣模式因藥物沉澱底部所導致的氣路阻塞;
4、 通氧採用中央分配調節模式,調氣閥控制靈敏,可方便調節每個灌流槽通氧量;
5、 提供0.3mm免脫落不鏽鋼血管固定掛鈎,操作簡便;
6、 可選配0~5g張力感測器和生物信號採集系統。
項目 | 說明 |
充氧方式: | 上進氣模式 |
離體組織灌流槽: | 4隻 |
離體組織灌流槽內徑: | 17mm |
離體組織灌流槽容積: | 10ml |
微調固定器: | 4隻 |
微調固定器微調節精度: | 每鏇轉一周前移0.5mm |
微調固定器微調範圍: | 0~40mm |
標本掛鈎鋼絲直徑: | 0.3mm(適用直徑0.6mm以上的血管) |
1. 安裝儀器組件:
2. 連線恆溫水浴通路:將系統浴槽接入恆溫水浴,將恆溫水浴的一路出水口接到系統最右(左)邊的恆溫浴槽的恆溫水入口處,相鄰兩個浴槽的恆溫水入口和出口之間通過連線管相連。最左(右)端恆溫浴槽的恆溫水出口接入恆溫水浴槽內,即可完成恆溫水循環通道,當恆溫水浴送出恆溫水時,即可預熱恆溫浴槽中央腔內的營養液,從而使反應浴槽內保持恆溫狀態;
3. 添加營養液:封閉排液口,將預熱過的營養液加入到玻璃恆溫反應浴槽內腔中,通過循環水浴使其處於恆溫狀態;
4. 通氧:接入氧氣瓶,打開氧氣瓶的開關,然後緩慢調節五個個浴槽通氧調氣閥,使氧氣呈細小氣泡緩慢從中央腔槽底泛出;
5. 製備血管環標本:並將其套入血管環掛鈎操作步驟詳見“血管環套掛步驟流程圖”;
6. 安裝血管環掛鈎:將已套入血管環標本的掛鈎上端鉤掛在張力感測器懸掛孔內,下端三角鉤則套入供氧鋼管下端的血管環固定掛鈎,調整相關部件固定位置使血管環標本掛鈎垂直放置,並調節浴槽高度將血管環標本浸入恆溫反應浴槽內腔的營養液中。
7. 預張力調節:調節固定微調節器中的張力微調螺釘,使血管環標本懸掛絲漸漸拉直,給血管環一定的預張力,以便於準確測出血管環在藥物作用下的管壁擴張力或收縮力,此時需連線BL-420生物信號採集系統觀察張力信號變化情況,待預張力信號穩定時即可進入下一步操作。
8. 添加反應藥液:預張力(即靜息張力)調節完成以後,即可添加反應藥液。通過BL-420生物信號採集系統可觀察張力信號變化情況。

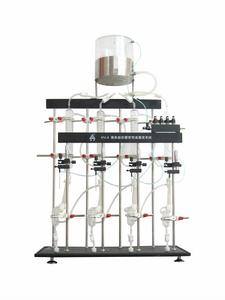

HV-4型系統介紹
HV-4型離體組織器官恆溫灌流系統提供4路充分預熱的數控恆溫環境,BL-420S生物信號採集系統,配置5g張力感測器等完整的實驗裝置,充分保證離體組織器官的生理活性,使相關實驗長時間進行。可用於血管環、組織器官等藥理研究。
特點:1、 可同時測量4道離體組織的張力,提高實驗效率;
2、 完善的二級預熱系統,充分保證恆溫環境;
3、 感測器固定支架頂端,採用微分筒調節(精度0.01mm),精確載入前負荷;
4、 通氧管與微調固定器一體化設計,採用上進氣模式,有效避免傳統下進氣模式因藥物沉澱底部所導致的氣路阻塞;
5、 每個恆溫灌流浴槽和儲液瓶的通氧量單獨可調;
6、 配套完善,提供數控2路輸出超級恆溫水浴;
7、 提供直徑為0.25mm免脫落不鏽鋼固定掛鈎,用於固定懸掛標本,操作簡便;
8、 配0~5g張力感測器和生物信號採集系統。
項目 | 說明 |
張力負荷調節模組微調精度: | 0.01mm |
張力感測器調整範圍: | 80mm |
血管環掛鈎直徑: | 0.25mm |
恆溫浴槽容積: | 10ml |
恆溫浴槽內徑: | 15mm |
儲液瓶容積: | 1000ml |
1. 將恆溫水浴的一路出水口接到恆溫浴槽的恆溫水入口處,再將恆溫浴槽恆溫水出口與上端冷凝管入水口用管子接通,冷凝管出水口與相鄰恆溫浴槽入水口相連再依次連相應冷凝管,出水管直接接入恆溫水浴。如此兩個相鄰恆溫浴槽為一組形成一連續恆溫水浴通路。另兩個為一組如此類推相連,即可完成各自的恆溫水循環通道,噹噹恆溫水浴送出恆溫水時,即可預熱冷凝管內的營養液,從而使恆溫反應浴槽內保持恆溫狀態;
2. 封閉排液口,防止營養液或藥液無故排出被浪費,將預熱後營養液通過中央液體分配裝置加入玻璃恆溫反應浴槽內腔中,使其處於恆溫狀態;
3. 連線氧氣瓶,再將浴槽供氧分流管接口接到相應位置,打開氧氣瓶的開關,然後緩慢調節4個浴槽分流調氣閥,使氧氣呈細小氣泡緩慢從槽底泛出;
4. 掛好血管環實驗樣本,慢慢放入恆溫反應浴槽內腔的營養液中,連線好張力感測器並打開生物信號採集系統,調整血管環掛鈎施加一定的預張力,觀察張力信號,平衡一段時間待信號為一平穩直線時,即可開始試驗,添加藥液觀察其對血管環收縮的影響,對相關指標進行對比分析。
儀器保養與維護
1、 恆溫實驗環境為玻璃製品,易碎,務必輕拿輕放。
2、 使用前請調整好底座角釘,使儀器平穩放置。
3、 張力感測器的絲桿調整應在要求範圍內,避免超範圍使用而損壞設備。
4、 使用完畢請及時對儀器進行清洗,保持儀器清潔。
5、 若長時間不使用,放在通風乾燥、沒有腐蝕性氣體的環境中,避免陽光直射。
