自動aoi光學檢測設備又名AOI光學測試儀、AOI自動光學檢測儀、aoi光學檢測儀,是在表面貼裝PCBA生產線上把SMD零件貼裝以後,或者焊錫過後,電解電容極性測試功能自動地檢測零件的貼裝狀態和焊錫狀態,檢測出PCBA焊接的不良,另外,提供了在生產工程上的各種統計資料,可正確地了解不良的原因及內容,從而提高生產效率。 aoi自動光學檢測儀_提高成品率的好幫手
隨著器件封裝尺寸的減小和電路板貼片密度的增加,SMD檢查難度越來越高,人工目測就顯得力不從心,其穩定性和可靠性都難以滿足生產和質量控制的需要,故採用專用AOI檢查儀實現自動檢測就越來越重要。首先用於生產的儀器是光學系統,這類儀器都有一個共同特點即通過光源對SMA反射光採集進行運算,經過計算機圖像處理系統處理從而判斷SMA上元件位置及焊接情況,所以這類設備稱為自動光學檢查(AutomatedOpticalInspection,簡稱AOI)AOI光學檢測設備又分兩大類:線上式AOI自動光學檢測儀、離線aoi自動光學檢測儀 。
AOI設備根據在流水線上的位置通常分為三種:第一種是放在絲網印刷後檢測焊膏故障的AOI,稱為絲網印刷後AOI;第二種是放在貼片後檢測器件貼裝故障的AOI,稱為貼片後AOI;第三種是放在回流焊後AOI和波峰焊後AOI同時檢測器件貼裝和焊接故障的AOI,稱為回流焊後AOI,離線自動aoi光學檢測設備。
下面將對上述離線自動aoi光學檢測設備的故障檢測能力和原理進行介紹。

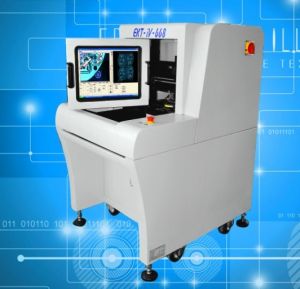

離線自動aoi光學檢測設備是回流焊後AOI和波峰焊後AOI的總稱
在該工位的AOI可用來檢測出元器件焊接後的各種焊接缺陷(也包括貼片缺陷)。其測試原理在於焊接強度WA與焊錫/元器件引腳之間潤濕角θ存在著WA=бlg(1+cosθ)的關係,也就是通過焊錫的浸潤狀態可以推斷出焊錫的焊接強度。 攝像頭拍攝下的圖像,它是由許多像素組成,並且每一個像素都有一定的灰度值(0~255)因此,通過一定數學模型進行圖像信息處理,可以精確的判定焊接質量。可以檢測缺件、偏移、歪斜、立碑、側立、翻件、錯件,OCV、破損、電容極性反向,錫多、錫少、虛焊、連錫、銅箔污染等。
