離壁式襯砌
正文
與岩壁隔離且其間隙內不做回填的隧道襯砌。與貼壁式襯砌比較,離壁式襯砌能通過它與岩壁間的空隙,順利排除圍岩中的滲水，保持洞內乾燥，因而在糧庫等防潮要求較高的地下倉庫中，廣泛採用。離壁式襯砌的主要作用不是承受圍岩壓力，而是防水和隔潮，並可防範個別落石的危險。因此，離壁式襯砌一般適用於圍岩完整性好、節理裂隙較少，石質堅硬穩定或基本穩定的情況。岩壁表面一般應噴射水泥砂漿，以免風化剝落。對石質較差或跨度較大的地下洞室，如用噴錨支護加固後，圍岩能維持穩定，也可採用離壁式襯砌。

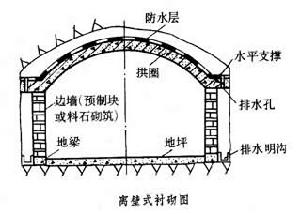

離壁式襯砌的基本形式如圖。拱圈一般為等截面混凝土結構，其最小厚度按抗沖切要求確定。拱腳處需設定與岩壁抵緊的水平支撐。邊牆一般採用與拱圈同標號的混凝土砌塊（或料石）砌築。襯砌與岩壁間的空隙尺寸，由施工和檢修的空間要求確定。
離壁式襯砌一般敷設外貼防水層。水平支撐上沿洞室軸線方向須設排水孔。邊牆與岩壁間須設外排水溝，並使其常與洞內排水溝連通，將集水排向洞外。
離壁式襯砌離壁式襯砌的拱圈與邊牆在構造上常不連續，拱圈和邊牆的內力可分別計算。拱圈一般視為無鉸拱或兩鉸拱，邊牆一般視為兩端鉸接的受壓構件。拱圈和邊牆在構造上連線較好時也可按整體結構計算內力，這時牆底可視為鉸接。水平支撐應視為彈性支承。
70年代起，離壁式襯砌已開始在大跨度(20米以上)地下洞室中使用，其拱部結構為拱肋和拱板，邊牆在拱肋所在位置處設定與岩壁緊貼的立柱。此外，有些工程已開始在噴錨支護的掩護下，用裝配式輕型襯套代替舊式的離壁式襯砌，或採用輕型屋架作為拱部結構。跨度小時，更可採用裝配式的離壁式襯砌。
