雙面埋弧焊直縫鋼管

b. l. p.

概述

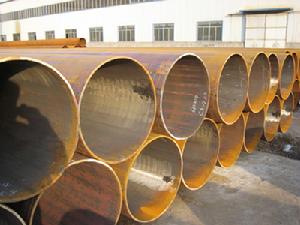

雙面埋弧焊直縫鋼管

雙面埋弧焊直縫鋼管是在1940年發明的一種新的焊接方法，它和前面的手工焊相同的地方是它還是採用渣保護，但是這個渣不是焊條的藥皮，是專門熔煉出來的焊藥。這個焊藥系統由一個漏斗裝的焊藥通過一個管道輸送到要焊接的前面。第二個不同是不採用焊條，採用焊絲，因為焊絲可以連續送給；焊條，我們燒完一根焊條總得有一個焊條頭就給扔了，而且操作得停下來，換焊條然後再焊。改成焊絲以後，用送焊絲的裝置和焊絲盤，連續地送給焊絲，這種焊接方法是連續送進的焊絲，在可熔化的顆粒狀的焊劑覆蓋下引燃電弧，使焊絲、母材和焊劑的一部分熔化和蒸發構成一個空腔，電弧是在空腔裡面穩定燃燒，所以把它稱之為埋弧自動焊。電弧是埋在空腔裡邊的。 這種方法，第一個優點是完全實現了自動化；第二個優點，它是在埋弧底下進行焊接，所以它的熱交換和保護性能比較強，焊接出來的質量比較高；第三個優點，由於埋弧自動焊中電弧埋在焊藥底下，所以它可以採用大電流，焊接效率比較高，最近我們國家正在進行的西氣東輸管道工程，管道是一種高強鋼，這種管道在工廠裡邊先預製成一段，然後再拿到工地上，在野外焊接，這種管道在工廠製作的焊接的工藝就是採用埋弧焊，現在埋弧焊已經發展成為，有雙絲埋弧焊，還有多絲埋弧焊，效率更進一步提高。

製造工藝

雙面埋弧焊直縫鋼管主要工藝流程說明：

雙面埋弧焊直縫鋼管

a. 板探：用來製造大口徑直縫埋弧焊鋼管的鋼板進入生產線後，首先進行全板超音波檢驗；
b. 銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀；
c. 預彎邊：利用預彎機進行板邊預彎，使板邊具有符合要求的曲率；
d. 成型：在JCO成型機上首先將預彎後的鋼板的一半經過多次步進衝壓，壓成"J"形，再將鋼板的另一半同樣彎曲，壓成"C"形，最後形成開口的"O"形
e. 預焊：使成型後的直縫焊鋼管合縫並採用氣體保護焊（MAG）進行連續焊接；
f. 內焊：採用縱列多絲埋弧焊（最多可為四絲）在直縫鋼管內側進行焊接；
g. 外焊：採用縱列多絲埋弧焊在直縫埋弧焊鋼管外側進行焊接； <a href="javascript:DoWindow(''flash/whj.htm'','''',550,4 00)">
h. 超音波檢驗Ⅰ：對直縫焊鋼管內外焊縫及焊縫兩側母材進行100%的檢查；
i. X射線檢查Ⅰ：對內外焊縫進行100%的射線工業電視檢查，採用圖象處理系統以保證探傷的靈敏度；
j. 擴徑：對直縫埋弧焊鋼管全長進行擴徑以提高鋼管的尺寸精度，並改善鋼管內應力的分布狀態；
k. 水壓試驗：在水壓試驗機上對擴徑後的鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力，該機具有自動記錄和儲存功能；
l. 倒棱：將檢驗合格後的鋼管進行管端加工，達到要求的管端坡口尺寸；
m. 超音波檢驗Ⅱ：再次逐根進行超音波檢驗以檢查直縫焊鋼管在擴徑、水壓後可能產生的缺陷；
n. X射線檢查Ⅱ：對擴徑和水壓試驗後的鋼管進行射線工業電視檢查和管端焊縫拍片；
o. 管端磁粉檢驗：進行此項檢查以發現管端缺陷；
p. 防腐和塗層：合格後的鋼管根據用戶要求進行防腐和塗層。
除了以上檢測項目外，根據API標準及其它相關標準和一些用戶的特殊要求，還需要對鋼板、鋼管進
行有損檢驗和其它檢驗，其中包括進廠原材料理化性能的抽檢，100%的鋼板外觀檢查。
雙面埋弧焊直縫鋼管產品規格：
鋼管直徑：Ф325～Ф1220mm（12-48in）

雙面埋弧焊直縫鋼管用途

鋼管長度：最長12.8m
壁厚：8-80mm
雙面埋弧焊直縫鋼管執行標準:
API ,ASTM,GB/T9711.1-1997,GB/T3091-2008等

防腐處理

在考慮經濟公道性方面應注意兩點：①燃氣管網建設時的一次防腐投資，②燃氣管網運行後的維護費用。由於城市燃氣管網位於市區，投運後維護檢驗艱苦且費用較高，因此應恰當加大一次投資，以減少投運後雙面埋弧焊管的日常維修工作量.一旦防腐塗層破損，露鐵部分會加速局部腐蝕。故防腐塗層與陰極保護相聯合才是表本兼治的辦法，經濟而有效。雙面埋弧焊管的防腐的方式針對埋地管道電化學腐化的三個進程，如在管道外壁加防腐塗層，可增大迴路電阻，減少腐蝕電流;外加直流電源，使雙面埋弧焊管對土壤造成負電位、形成陰極掩護，可打消陰陽極電位差，從基本上結束陰陽極過程的進行 。
在犧牲陽極保護法中，一般採用鎂合金作為犧牲陽極對管道進行保護。由於在輸出電流過程中遭遇損壞，鎂合金犧牲陽極的設計套用年限最好與管道的使用年限相匹配，既不發生揮霍也未幾增添保護費用。但應注意的是，當土壤電阻率太高和被保護雙面埋弧焊管穿過水域時，不宜採用犧牲陽極保護。不同的雙面埋弧焊管防腐方法有不同的防腐質量和用度，應依據被保護鋼管的不同壓力、不同用處及其所處的不同環境和輸送的不同燃氣，綜合全面地考慮雙面埋弧焊管防腐方法和防腐費用。
