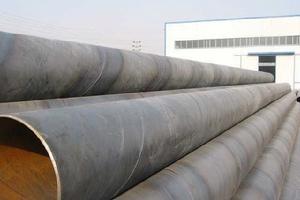

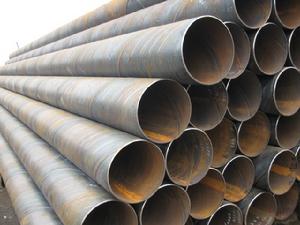

雙面埋弧焊螺旋鋼管

超音波檢驗Ⅰ：對螺旋鋼管內外焊縫及焊縫兩側母材進行100%的檢查； 倒棱：將檢驗合格後的鋼管進行管端加工，達到要求的管端坡口尺寸； X射線檢查Ⅱ：對擴徑和水壓試驗後的鋼管進行X射線工業電視檢查和管端焊縫拍片；

簡介

雙面埋弧焊螺旋鋼管以其承壓能力高 、阻力小、耐低溫、抗腐蝕、安裝維修方便等優點而越來越受到石油天然氣、礦漿輸送、城市建設等行業的歡迎。

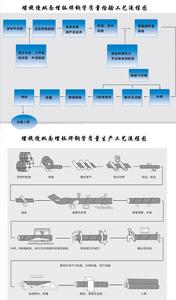

工藝流程

鋼板進入生產線後，首先進行全板超音波檢驗；

銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀；

預彎邊：利用預彎機進行板邊預彎，使板邊具有符合要求的曲率；

成型：在JCO成型機上首先將預彎後的鋼板的一半經過多次步進衝壓，壓成"J"形，再將鋼板的另一半同樣彎曲，壓成"C"形，最後形成開口的"O"形

預焊：使成型後鋼管合縫並採用氣體保護焊（MAG）進行連續焊接；

內焊：採用縱列多絲埋弧焊（最多可為四絲）在直縫鋼管內側進行焊接； 　 g. 外焊：採用縱列多絲埋弧焊在螺旋埋弧焊鋼管外側進行焊接；

超音波檢驗Ⅰ：對螺旋鋼管內外焊縫及焊縫兩側母材進行100%的檢查；

X射線檢查Ⅰ：對內外焊縫進行100%的X射線工業電視檢查，採用圖象處理系統以保證探傷的靈敏度；

擴徑：直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，並改善鋼管內應力的分布狀態；

水壓試驗：在水壓試驗機上對擴徑後的鋼管進行逐根檢驗以保證鋼管達到標準要求的試驗壓力，該機具有自動記錄和儲存功能；

倒棱：將檢驗合格後的鋼管進行管端加工，達到要求的管端坡口尺寸；

超音波檢驗Ⅱ：再次逐根進行超音波檢驗以檢查直縫焊鋼管在擴徑、水壓後可能產生的缺陷；

X射線檢查Ⅱ：對擴徑和水壓試驗後的鋼管進行X射線工業電視檢查和管端焊縫拍片；

管端磁粉檢驗：進行此項檢查以發現管端缺陷；

防腐和塗層：合格後的鋼管根據用戶要求進行防腐和塗層。

除了以上檢測項目外，根據API標準及其它相關標準和一些用戶的特殊要求，還需要對鋼板、鋼管進行有損檢驗和其它檢驗，其中包括進廠原材料理化性能的抽檢，100%的鋼板外觀檢查。

技術特點

鋼管成型過程中，鋼板變形均勻，殘餘應力小，表面不產生劃傷。加工的鋼管在直徑和壁厚的鋼管尺寸規格範圍上，有更大的靈活性，尤其在生產高鋼級厚壁鋼管，特別是大口徑厚壁管方面具有其他工藝無法比擬的優勢，可滿足用戶在鋼管規格方面更多的要求；

Ⅱ. 採用先預焊後內外焊（精焊）的工藝，可在最佳位置實現焊接，不易出現錯邊、焊偏和未焊透等缺陷，容易控制焊接質量；
Ⅲ. 進行整體機械擴徑，可有效地提高鋼管的尺寸精度，並改善鋼管內應力的分布狀態，從而避免由於應力腐蝕造成的破壞，同時有利於現場的焊接施工；
Ⅳ. 對鋼管進行9項100%的質量檢查，使鋼管生產的全過程均在有效的檢測、監控之下，有效地保證了埋弧焊鋼管產品質量；
Ⅴ. 整條生產線的全部設備具備與計算機數據採集系統聯網的功能，實現數據即時傳輸，由中央控制室對生產過程中的技術參數和質量指標進行采質量

技術指數

雙面埋弧焊螺旋鋼管疲勞指數
疲勞：金屬材料在極限強度以下，長期承受交變負荷（即大小、方向反覆變化的載荷）的作用，在不發生顯著塑性變形的情況下而突然斷裂的現象，稱為疲勞。疲勞指數包括疲勞極限和疲勞強度。
疲勞極限：金屬材料在重複或交變應力作用下，經過周次（N）的應力循環仍不發生斷裂時所能承受的最大應力稱為疲勞極限
疲勞強度：金屬材料在重複或交變應力作用下，經過周次（N）後斷裂時所能承受的最大應力，叫作疲勞強度。此時，N稱為材料的疲勞壽命。某些金屬材料在重複或交變應力作用下，沒有明顯的疲勞極限，常用疲勞強度表示。
