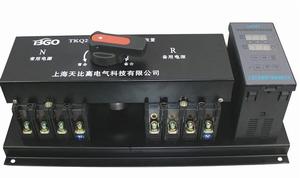

雙電源開關CB級智慧型型雙電源自動切換開關(簡稱A.T.S)是我公司採用最新技術開發的高新科
技產品,適用於交流50HZ, 400V的雙電源供電系統,可以完成常用電源(N)與備用電源(R)之間的自動切換,以保證供電的可靠性和安全性.本產品符合GB/T14048.11-2002, IEC60947-6-1《自動轉換開關電器》標準, 也符合《高層民用建築防水規範》,《建設設計防火規範》,《應急照明設計指南》,《民用建築電氣設計規範等》.廣泛套用於醫院,商場,銀行,化工,高層建築,軍事設施,消防等不允許斷電的重要場合.
二. 產品特點
智慧型型雙電源自動切換開關不同於以往的電源切換開關,如由負荷開關組成的電源負荷開關,接觸器組成的電源切換開關.A.T.S是由兩台具有高分斷能力的新一代塑殼斷路器和其內部附屬檔案、帶機械聯鎖的單電機傳動機構,智慧型化控制器等組成.具有短路、過載保護、過壓、欠壓、缺相自動切換功能,以保證配電系統的高可靠性運行,
其特點是:
1. 兩台斷路器之間有可靠的機械聯鎖機械和以MOTOROLA單片機為核心的智慧型電氣聯鎖雙重保護.
2. 具有過壓、欠壓、缺相自動切換和智慧型報警功能.
3. 具有操作電機智慧型保護功能.
4. 參數可在外部自由設定.
5. 體積小巧, 安裝使用方便.
6. 節能、無噪音運行.
7. 本開關備有消防控制電器,當消防控制中心給一控制信號進入自動控制器,兩台斷路器都進入分閘狀態.
8. 留有與計算機聯網的接口,以備實現遙控、遙調、遙信、遙傳.
三. 正常工作條件
周圍空氣溫度: 上限值不超過+40℃; 下限值不超過-10℃; 24小時的平均值不超過+35℃.
海拔: 安裝地點的海拔不超過2000m
大氣條件: 大氣的相對濕度在周圍最高溫度+40℃時不超過50%, 在較低的溫度下可以有較高的濕度,在最濕月的平均最低溫度+25℃時,該月的平均最大相對濕度為90%, 並考慮到因溫度變化在表面上的凝露.
四. 產品規格
主要規格如表1所示,特殊要求可協商供貨.
表1
| 型號 | 配用的斷路器 | 框架電流 (A) | 額定電流(A) | 額定工作 電壓(V) | 額定絕緣電壓 (V) | 額定 頻率 | 極數 |
| TKQ2-100 | CM1-100 | 100 | 10,16,20,25,32, 40,50,63,80,100 | AC 400V | 690V | 50Hz | 3/4 |
| TKQ2-225 | CM1-225 | 225 | 100,125,140,160, 180,200,225 | ||||
| TKQ2-400 | CM1-400 | 400 | 225,250,315, 350,400 | ||||
| TKQ2-630 | CM1-630 | 630 | 400,500,630 | ||||
| TKQ2-800 | CM1-800 | 800 | 630,700,800 | ||||
| TKQ2-1250 | CM1-1250 | 1250 | 800,1000,1250 |
智慧型控制器的額定工作電壓為AC230V
開關的使用壽命(N-R-N循環)及性能參數見表2.
表2
| 型號 | TKQ2-100~225 | TKQ2-400 | TKQ2-630~800 | TKQ2-1250 |
| 電壽命（次） | 1000 | 1000 | 500 | 500 |
| 機械壽命（次） | 5000 | 3000 | 2500 | 1500 |
| 使用壽命總次數 | 6000 | 4000 | 3000 | 2000 |
| 額定工作制 | 不間斷工作制 | |||
| 過電壓切換整定值 | 110%Ue （不可調節， 出廠時已調節好） | |||
| 欠電壓切換整定範圍 | 60~85% 連續可調 | |||
| 轉換時間 | ≤2s | |||
| 分閘延時T1 | 0.5s~60s | |||
| 合閘延時t2 | 0.5~60s | |||
外形見圖1、圖2, 分體式控制器面板見圖3,安裝尺寸見表3.
整體式外形與安裝尺寸圖(見圖1和表3)
表3
| 型號 | A | B | C | D | H1 | H2 | Φ | ||
| 三極 | 四極 | 三極 | 四極 | ||||||
| TKQ2-100 | 490 | 490 | 460 | 460 | 200 | 220 | 195 | 25 | 8.5 |
| TKQ2-225 | 490 | 490 | 460 | 460 | 220 | 240 | 210 | 25 | 8.5 |
| TKQ2-400 | 660 | 710 | 630 | 680 | 295 | 315 | 230 | 25 | 10.5 |
| TKQ2-630 | 660 | 710 | 630 | 680 | 295 | 315 | 240 | 25 | 10.5 |
| TKQ2-800 | 660 | 710 | 630 | 680 | 295 | 315 | 250 | 25 | 10.5 |
| TKQ2-1250 | 800 | 800 | 770 | 770 | 375 | 400 | 300 | 30 | 10.5 |
雙電源自動切換開關由兩台塑殼斷路器,帶機械聯鎖電機傳動機構、智慧型化控制器等組成,所有器件安裝在一塊金屬底板上,控制器內部採用MOTOROLA單片機和先進可靠的電子元器件組成的智慧型化自動控制電路.
1. 自動控制器的工作原理簡述如下:
自動控制器對常用電源和備用電源的三相電同時進行檢測,高於額定值的110%即判為過電壓,低於60～85%(具體參數由用戶自行設定)則按欠壓處理.內部電路對六個電壓幅值及進性相位的檢測結果進行判斷,處理結果通過延時後,驅動相應的指令繼電器向電動操作機構發出分閘、合閘指令.上述檢測結果同時用若干個發光二極體在面板上顯示.通過面板上的六個按鈕開關可以設定四種工作模式(“自動手動”、“常用電源”、“備用電源”、“脫扣(再扣)”)、轉換延時時間及欠電壓值.
2. 自動控制器的檢測與控制功能如下:
2.1 自投自復式自動控制器
用於常用電源和備用電源之間的自動切換.平時由常用電源供電,當常用電源發生
異常(任一相電壓過電壓、欠電壓、斷相)時,經適當延時切換到備用電源供電;當常用電源恢復正常後,則又自動返回換接到正常電源供電.
備用電源平時必須正常完好,當備用電源出現異常時,自動控制器面板上對應的發光二極體變成黃色,並由內部蜂鳴器向外部發出報警信號,提醒用戶必須立即修復.
自投自複式自動控制器的功能見表4
表4
| 常用電源 | 備用電源 | 控制功能 |
| 正常 | 正常 | 常用電源供電； QN合，qr分 |
| 正常 | 正常 | 常用電源供電，發出報警信號 QN合， QR分， |
| 異常 | 正常 | 經t1延時QN分，再經過t2延時後QR合， 備用電源供電 |
| 恢復正常 | 正常 | 經t1延時QR分，再經過t2延時後QN合， 自動恢復到常用電源供電 |
TKQ2用於常用電源和備用電源之間的自動切換.平時由常用電源供電,當常用電源發生
異常(任一相電壓過電壓、欠電壓、斷相)時,經適當延時切換到備用電源供電;當常用電源恢復正常後,不能自動返回換接到正常電源供電;除非備用電源出現異常才進行切換,反之亦然.
備用電源平時必須正常完好,當備用電源出現異常時,自動控制器面板上對應的發光二極體變成黃色,並由內部蜂鳴器向外部發出報警信號,提醒用戶必須立即修復.
自投不自複式自動控制器的功能見表5
表5
| 常用電源 | 備用電源 | 控制功能 |
| 正常 | 正常 | 常用電源供電； QN合，QR分 |
| 正常 | 正常 | 常用電源供電，備用電源故障報警 QN合， QR分 |
| 異常 | 正常 | 經t1延時QN分，再經過t2延時後QR合， 備用電源供電 |
| 恢復正常 | 正常 | 仍以備用電源供電，不自復； QN分， QR合 |
| 正常 | 正常 | 經t1延時QR分，再經過t2延時後QN合，常用電源供電 |
TKQ2用於常用電源和備用電源之間的自動切換.平時由常用電源供電,當常用電源發生
異常(任一相電壓過電壓、欠電壓、斷相)時,智慧型控制器發出發電控制指令請求發電,並發出卸載指令(在發電機容量不夠時,由用戶選擇卸去部分非重要負載),當發電電壓達到額定電壓的85%時,經一定的延時後自動切斷電網電源,再經延時自動切換到發電電源供電;當常用電源恢復正常後,則又自動返回換接到正常電源供電.
電網發電式自動控制器的功能見表6
表6
| 常用電源 | 備用電源 | 控制功能 |
| 正常 | 未發電 | 電網電源供電； QN合， QR分 |
| 異常 | 發電 | 經延時發出發電請求指令，請求發電 |
| 異常 | 正常發電 | 當發電電壓達到額定電原主的85%以上時，經t1延時QN分，隔不久同時發出卸載指令，卸去次要負載，再經t2延時後QR合，發電機組供電 |
| 恢復正常 | 繼續發電 | 經t1延時QR分，再經t2延時後QN合，恢復到電網電源供電 |
| 正常 | 不發電 | 電網電源供電； QR合， QN分 |
QN合表示常用電源的斷路器合閘;
QR分表示備用電源的斷路器分閘;
t1: 分閘延時(最長延時60秒,最短延時0.5秒,出廠整定1.5秒)
t2: 合閘延時(最長延時60秒,最短延時0.5秒,出廠整定1.5秒)
QN: 常用電源斷路器 JX: 接線端子(指示燈接線見圖形a)
QR: 備用電源斷路器 JXN: 三極零線專用端子
R1: 常用保險絲 消防控制、報警信號用於R.S型
R2: 備用保險絲 發電控制、卸載指令用於F型
M: 操作電機 N中線必須接妥,否則會對智慧型控制器造成損害
PG: 電纜連線線 虛線中由用戶連線,其它導線已接好
K1、K2: 微動開關 需要消防控制緊急斷電時,請將消控中心輸出的開關信號接入智慧型控制器的端子.
QN: 常用電源斷路器 JX1: 外接指示燈接線端子(見圖b)
QR: 備用電源斷路器 JXN: 三極零線專用端子
R1: 常用保險絲 消防控制、報警信號用於R.S型
R2: 備用保險絲 發電控制、卸載指令用於F型
M: 操作電機 N中線必須接妥,否則會對智慧型控制器造成損害
PG: 電纜連線線 虛線中由用戶連線,其它導線已接好
K1、K2: 微動開關 需要消防控制緊急斷電時,請將消控中心輸出的開關信號接入智慧型控制器的端子
八. 安裝與調整
1.開關的安裝
為了保證您的人身安全及電氣設備的安全,ATS在投入運行前,請用戶務必做到:
1) ATS在安裝使用前必須認真閱讀本使用說明書
2) ATS必須在正常工作條件下投入使用
3) 安裝前先檢查ATS上使用的斷路器規格是否符合使用要求
4) 安裝前先用500V兆歐表測量ATS上使用的斷路器的絕緣電阻(請注意:測量絕緣電阻時,應斷開連在斷路器上的二次迴路導線,否則將會損壞自動切換控制器),在周圍空氣溫度20℃±5℃和相對濕度50%~70%下應不小於10MΩ. 否則斷路器必須烘乾,待絕緣電阻達到規定要求後方能使用.
5) 安裝時,ATS的安全距離應符合GB14048.1國家標準
6) 安裝時,請注意不能有導電的異物落入ATS上的斷路器上
7) 安裝時,與ATS上的斷路器連線的導電母線,在連線時應平整,不能有附加的機械應力強制在斷路器上,以免損壞斷路器及動作特徵.
8) 開關安裝後,應根據額定電流的大小選用合適截面積的導線將斷路器的輸入、輸出端子接好.對於四極斷路器不必再另外接線,只要將斷路器輸入端子接妥,整個雙電源開關的工作電源就接好了.但是必須注意,N線不能接錯,否則將會燒壞智慧型控制器及電動操作機構.對於三極斷路器則還需加一根N線到開關本體支架的N端子上.
注意: 兩個斷路器輸入端子的相序必須一致,開關本體的保護接地可靠接妥.
2. 手動控制器調試(以自投自復為例)
接通常用電源和備用電源及控制器電源,此時控制器面板上部的數碼管顯示兩組數值;相位指示燈(A、B、C)循環閃爍;狀態指示燈(三色)顯示常用電源為綠色(合閘),備用電源為紅色(分閘),表示智慧型控制器檢測到六相電壓均在正常範圍內,ATS正常工作.若狀態指示燈顯示為黃色,則表明該路電源故障.(注:狀態指示燈的三種顏色分別對應三種狀態: a 合閘-綠色; b 分閘-紅色; c 故障-黃色; 後面的說明里不再提示燈的顏色變化,請用戶仔細對照)
按一下“常用電源”按鈕, QN斷路器合閘
按一下“備用電源”按鈕,QN斷路器分閘,經t2延時後QR斷路器合閘
再按一下“常用電源”按鈕,QR斷路器分閘,經t2延時後QN斷路器合閘.按一下“斷電(再扣)”按鈕,如果通電前有某個斷路器處於合閘位置,則該斷路器立即分閘.
按一下“自動”按鈕,則根據當時使用的電源進入自動控制狀態.上述操作過程中合閘指示燈應正確的點亮或熄滅.
必須時還可以作脫扣指示燈的測試,即斷路器合閘後打開切換開關的面罩,按下該斷路器的緊急脫扣按鈕,斷路器脫扣後智慧型控制器上的脫扣報警指示燈應點亮,再扣後指示燈熄滅.
注意: 當一台斷路器脫扣後,必須將控制器上的功能轉換至手動狀態,操作“斷電(再扣)”按鈕,使脫扣的斷路器再扣,然後才可轉換至自動狀態將斷路器合閘.
九 使用方法
經過上述調試,工作正常的雙電源自動切換開關即可投入使用.正式投入使用前,若是選擇自投自復狀態,則須按下“自動”鍵,面板上自動指示燈點亮,這是常用電源是優先電源;若是選擇自投不自復狀態,則可以選擇一路電源供電,按一下該電路電源的按鈕即可.
功能鍵用途如下:
1 電源鍵: 此鍵可切斷和打開主控板供電電源.
2 設定鍵: 按下此鍵,可依次使系統在三個狀態之間切換 正常---顯示----設定欠壓百分比(A-1)----設定切斷延時時間(A-2)----設定合閘延時時間(A-3)----正常顯示.
3 自動鍵: 按下此鍵,指示燈亮,可使系統設定在自投自復狀態.
4 常用電源鍵: 按下此鍵,可使系統切換在常用電源供電,並使系統設定在自投不自復狀態.
5 備用電源鍵: 按下此鍵,可使系統切換在備用電源供電,並使系統設定在自投不自復狀態.
6 脫扣鍵: 按下此鍵,使系統供電脫扣.
7 在設定狀態下, 常用電源用來加大設定值(+鍵)
備用電源用來減少設定值(-鍵)
