雙柱拉力機

雙柱拉力機

最大行程:1000mm 測試速度: 重量:150kg

雙柱拉力機名稱

雙柱拉力機也叫FR-103發瑞龍門式拉力機,FR發瑞雙柱拉力機 最大的優點是結構平穩,拉力機大,試驗空間拉大,可以加配大變形,及各類大尺寸試樣試驗 拉力試驗機是用來對材料進行靜載、拉伸、壓縮、彎曲、剪下、

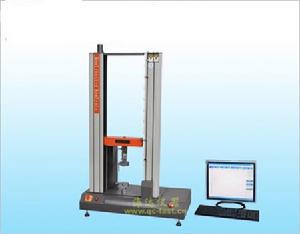

HD-604雙柱拉力機HD-604雙柱拉力機
剝離等力學性能試驗用的機械加力的試驗機,適用於塑膠板材、管材、異型材,塑膠薄膜及橡膠、電線電纜等材料的各種物理機械性能測試為材料開發,為物性試驗、教學研究、質量控制等不可缺少的檢測設備,源峰拉力機夾具作為儀器的重要組成部分,不同的材料需要不同的夾具,也是試驗能否順利進行及試驗結果準確度高低的一個重要因素。一:結構原理

本機採用機電一體化設計 ,由由主體部分、機械部分、液壓系統、測力系統等組成,測力系統主要由測力感測器、變送器、微處理器、負荷驅動機構、計算機及印表機構成。

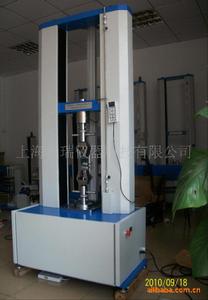

Fr-100雙柱拉力機Fr-100雙柱拉力機
二:拉力機技術參數:

容量:50、100、200、500kg、1T、2T(任選)
荷重分解度:1/100,000
單位切換:g,kg, N, LB(提供國際標準制、公制、英制三種,自行切換使用)
荷重精度:≤0.5%
最大行程:1000mm (不含夾具)
測試速度: 20~300mm/min(電腦任意調節)
顯示裝置:全電腦控制(可顯示及列印試驗次數、測試值、最高值、斷裂值、可任意製作客戶所需要報表數據等)
外型尺寸:(L×W×H) 985×510×1600mm
重量:150kg
電源:1∮,220V/50Hz
動力系統:變頻AC電機
傳動方式:滾珠絲桿
有效測力範圍: 0.2%-100%
測力精度: 示值的±0.5%以內
試驗力解析度: ±500000碼,內外不分檔,且全程解析度不變
有效試驗寬度 460mm
試台最大位移 600mm
速度精度 示值的±0.5%以內
有效測試空間 :800mm
位移測量精度 示值的±0.5%以內
變形測量系統 標準配置: 小變形:標距25mm 50mm 100mm 變形範圍: 5mm 10mm 25mm三種(用戶任選一種)
擴展配置:大變形:最小標距10mm,變形量為800mm。
變形測量精度: 示值的±0.5%以內
試台升降裝置: 快/慢兩種速度控制,可點動
試台安全裝置: 電子限位保護
試台歸位功能: 手動和自動兩種選擇,試驗結束後自動或手動以最高速度返回 原試驗初始位置
超載保護 超過最大負荷10%時機器自動保護

三:技術標準:

雙柱拉力試驗機完全符合GB/T16491、GB/T1040、GB/T8804.1、GB/T8804.2、GB/T1041、GB/T9341、GB/T8808、GB/T18477、GB/T583、GB13022 等標準的規定,操作方便、設計合理、結構簡單等特點,在同類機型中具有優良的性能價格比。

四:主要配置:

1.1交流伺服電機 1套
1.2負荷感測器 1隻
1.3精密滾珠絲槓副 2套
1.4減速系統 1套
2、全數字控制系統 1套
3、引伸計 1隻
4、光電編碼器 1隻
5、計算機 1台
6、印表機 1台
7、基於Windows作業系統的計算機控制軟體 1套
8、隨機工具 1套
9、拉伸附具 1套

五:拉力試驗機功能介紹

拉力試驗機採用微型直流伺服電動機作為動力源,單片微機實時顯示試驗數據和試驗狀態,對試驗過程的控制是通過單片機自動控制來實現的。本機可對各種金屬、非金屬及複合材料進行力學性能測試和分析研究,廣泛套用於航空航天、石油化工、機械製造、電線、電纜、紡織、纖維、塑膠、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑膠門窗、土工布、薄膜、木材、紙張、金屬材料及製造業,可自動計算最大試驗力值、斷裂力值等試驗數據。
功能介紹如下:
1)自動停機:試樣斷裂後,移動橫樑自動停止;
2)自動標定:系統可自動實現示值準確度的標定;
3)過程實現:試驗過程、測量、顯示等均由單片機實現;
4)限位保護:具有程控和機械兩級限位保護;
5)過載保護:當負荷超過各檔最大值的3-5%時,自 動停機。
六、產品特點:
1、採用松下全數字交流伺服調速系統及交流伺服電機,驅動進口高效減速機及精密滾珠絲槓副進行試驗,實現試驗速度的大範圍調節,完成對金屬及非金屬等材料的拉伸、壓縮、彎曲、抗折試驗,可自動求取材料的拉伸強度、彎曲強度、屈服強度、伸長率、彈性模量及剝離強度,並能自動列印:力-時間、力-位移曲線及試驗結果報告。
2、計算機閉環控制,對試驗結果自動存儲,試驗結果可任意存取,隨時模擬再現。
3、採用品牌計算機並配有Windows電子萬能試驗機專用軟體,根據國家標準或用戶提供的標準測量材料的性能參數,對試驗數據進行統計和處理,輸出列印各種要求的試驗曲線及試驗報告:可選擇應力一應變、負荷一應變、負荷一時間、負荷一位移、位移一時間、變形一時間等多種試驗曲線的顯示、放大、比較及對試驗過程的監控、智慧型、方便。
