零件材料
零件名稱 | 材料 | 溫度範圍 |
閥體上閥蓋 | HT200 | -20~200攝氏度 |
ZG230-450 | -40~450攝氏度 | |
ZG1Cr18Ni9Ti | -250~550攝氏度 | |
ZG0Cr18Ni12Mo2Ti | -250~550攝氏度 | |
閥芯、閥座 | 1Cr18Ni9 | -250~550攝氏度 |
0Cr18Ni12Mo2Ti | -250~550攝氏度 | |
填 料 | 聚四氟乙烯 | -40~200攝氏度 |
膜 片 | 丁晴橡膠夾增強滌淪織物 | |
壓縮彈簧 | 60Si2Mn | |
膜 蓋 | A3 |
結構

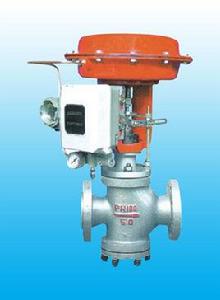

雙座調節閥採用雙號導向結構,配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛套用於精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於壓差較大,允許泄漏也較大且不是很清潔的介質場合。
雙座調節閥、用於調節介質的流量、壓力和液位。根據調節部位信號,自動控制閥門的開度,從而達到介質流量、壓力和液位的調節。調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節並通常分為直通單座式和直通雙座式兩種,後者具有流通能力大、不平衡辦小和操作穩定的特點,所以通常特別適用於大流量、高壓降和泄漏少的場合。 閥門是流體輸送系統中的控制部件,具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。用於流體控制系統的閥門,從最簡單的截止閥到極為複雜的自控系統中所用的各種閥門,其品種和規格相當繁多。閥門可用於控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。
有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有閥體口徑範圍DN25~400。適用流體溫度有-250℃~+560℃範圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
特點
單座調節閥:具有易密封,泄漏量少的優點,但不平衡力較大,故工作壓差不宜過高。
雙座調節閥:具有額定流量係數大,不平衡力小等優點,因而被廣泛套用。
模式
電子式電動單座、雙座調節閥,是由直行程電子式電動執行機構和直通雙導向式單座、雙座閥組成。具有結構緊湊、動作靈敏、壓降損失小、閥容量大、流量特性精確,直接接受調節儀表輸入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信號及單相電源即可控制運轉,實現對工藝管路流體介質的自動調節控制,廣泛套用於精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。
雙座調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS、PLC系統或調節儀表、操作器等輸入的(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,採用機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單、調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數精確調節控制。
2.雙座調節閥按作用模式可分;
正作用:電閉式-常開型(當電信號增大時閥位向下位移),《B型》
反作用:電開式-常閉型(當電信號增大時閥位向上位移),《K型》
3.ZDLN型電子式電動雙座調節閥為直通雙座鑄造球形閥,雙座柱塞型閥芯,適用於壓差大、流量大且不是很清潔的介質和泄漏要求不嚴格的場合
4.ZDLN型電動雙座調節閥為直通低流阻雙座上、下雙導向式結構,閥芯在位移過程中穩定可靠,雙座閥閥體內有兩個閥芯閥座組成,流體介質通過上下閥芯閥座流出,具有流量大、允許壓差大、不平衡力小,是一種平衡式結構雙座閥
5.通過改變閥芯形狀的設計;不同的閥芯形狀會得到不同流量特性值:等百分比(對數)性、直線特性
本系列產品廣泛套用於化工、石油、冶金、電站、輕紡、造紙和製藥等工業生產過程的自動化調節和遠程控制。
有標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa;公稱通徑DN20~300mm;適用流體溫度有-100~+500℃;按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型
