雙工位熱縮管烤管機

加工參數·熱縮管最大長度：60mm ·熱縮管最大直徑： ·加工時間：0-300秒（2）

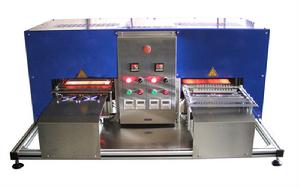

全自動雙工位端子線熱縮管加熱機是一款台式自動熱縮管加熱設備，主要用於對端子線束上熱縮套管加熱，使之均勻收縮後包住線束，起到絕緣防護作用。設備具有左右兩個工位,可以交錯或同時對線束進行自動上下料,使加工效率成倍提高。內部雙加熱源分別對兩個工位的線架進行定時加熱。

(注意：外形圖片僅作參考,TH8001系列機型的外觀設計可能隨時改變)（1） 加工參數

·熱縮管最大長度：60mm
·熱縮管最大直徑： 20mm
·加工時間：0-300秒

（2） 尺寸重量參數

·尺寸： 1200W × 1000D × 480H（mm）
·重量： 約90kg

（3） 設備系統

本設備系統包含三大部分
①. 紅外發熱系統
紅外發熱器有上下兩個相同的石英紅外發熱管組，標配尺寸：330mm*120mm，功率：1500W/個。下部管組發熱面有石英玻璃板保護，方便清潔，防止雜物。管組用充填高溫陶瓷隔熱體的不鏽鋼外殼封裝。
紅外發熱器設定溫度可達650度（加熱管表面溫度）。
兩組紅外發熱器左右對稱設定，可以分別獨立控制。
②. 全自動雙工位線架系統
線架系統用於裝載線束，並將線束送入加熱位置。線架系統主要由端子固定排、熱縮管固定壓排和線束卡排組成。不同尺寸的線束可以選用或調節相應的端子固定排、熱縮管固定壓排和線束卡排。
線架的操作為全自動:按下啟動按鈕後線架自動推入加熱箱，自動觸發控時加熱，加熱完成後線架自動退出，並自動觸發控時冷卻，加熱線束冷卻完成後TH8001B發出聲光提示，操作員可以將線束從線架上取下。
左右兩個線架可以交替或同時上下料，提高生產效率。
③. 電氣控制及保護系統
電氣控制及保護系統主要控制加工溫度和加工時間。用戶可在面板溫度控制單元上設定工作溫度，在面板調時器上調節加熱時間。系統對動作工序邏輯、超溫、散熱都有完整的保護和報警。操作面板如下圖所示：
出廠調整的控制邏輯及參數如下:
· 設定溫度300度
· 超過溫度680度後高溫報警，自動切斷加熱，線架自動彈出
· 偏離設定溫度10度後線架自動禁止推入加熱區
· 急停開關按下後線架自動退出，聲光持續報警
· 在當前加熱計時或冷卻計時尚未結束時，再按啟動按鈕不回響
l 供電電源規格：
①. 工頻電壓：220V／50Hz；
功率：6000Ｗ。
