簡介
集中式多用戶全電子式電能表符合我國國情 我國居民住宅或公寓多以樓房為主。一座樓一般含幾個單元，而每個單元少者一般近十戶、 十幾戶，多者幾十戶。針對上述情況，
集中式多用戶全電子式電能表結構
它主要由每戶電能計量單元、單片機系統和輸出三個部分組成。
接用戶 電 電能脈衝 紅外通信 遠傳抄表通信 每戶電能脈衝輸出
原理
（1） 每戶電能計量單元： 主要由電壓、電流採樣和專用電能表晶片（如BL0932B、 ADE7755等）構成。它的任務是完成每個用戶的用電量累積、存儲，並同時將電量轉換成相應的脈衝分別輸出或送入單片機處理。戶電能計量單元，集中安裝在一個印刷電路板上，其面積比一個紙菸盒還小，每戶一塊，每戶單獨計量，互不影響。
（2） 單片機系統：它是一個智慧型數據採集處理和控制單元。整個系統安裝在一個見方約 200*80mm2 的印刷電路板上。它的任務是接收並存儲各用戶電量，經處理後控制公用顯示器，定時、輪流顯示各戶用（或剩餘）電量，控制對外通信，完成抄表或遠控等工作。
集中式多用戶全電子式電能表（3） 輸出部分：主要包括公用顯示器和對外通信、控制接口等。公用顯示器輪流顯示每 戶戶號和電量，可24小時連續工作，用戶隨時可查看各自的用量情況。不難看出，上述集中式多用戶電能表是集電子技術、計算機技術和通信技術相結合的高科技產品。它具有體積小、可容戶數多（一塊24戶集中式多用戶電能表其面積約為用單表簡單集中安裝的1/3），同時又具有"一戶一表"的功能。 值得提及的是，目前市場上還有一種類型的集中式多用戶電子式電能表，其採樣是每戶分 別進行，但每一戶的用電量計算則由同一個晶片或單片機系統來完成。這類表無論從結構上還 是從原理上來看，都不具備"一戶一表"的功能。再一個問題是，每一戶的用電能量計算都由同 一的部件去完成，即每一戶的用電量計算都要排隊循環等待。這勢必要造成用電計量的誤差， 戶數越多，誤差越大。
技術指標、功能及合理選用
（1） 分路電能計量戶數：有兩種類型：一種是幾戶至幾十戶的表，這種表分嵌牆式（用於新建樓房）和外掛式（舊樓改造）兩種，一般是一個單元裝一塊，安裝在樓梯間。另一種是上百戶以上的多用戶櫃式電能表。這類表專為學生公寓設計，根據當前高校學生公寓用電管理要求，這類表除具有遠程自動抄表、予付費等功能外，它還可設計成具有負載任意限定和惡性負載識別能力。所謂惡性負載，是指電爐、電熱墊等一類帶隱患的用電器。對於這類用電器，電錶能自動斷電，以確保用電安全。
（2）供電方式：有以下幾種，可按需選用。 ① 單相進線--單相、多戶出線。 ② 三相四線制進線--單相多戶出線，即每相可接多戶。要求每相所接戶數儘量相等。 ③ 三相進線--三相多戶出線，用戶三相用電設備。 ④ 三相四線制進線--單、三相混合出線，其中三相出線可接三相用電電器，如中央空調，而單相出線主要用於照明和單相供電的電器。目前，這類用戶逐漸增多，出線時要儘量考慮到三相負載平衡。 （註：上述沒考慮地線。）
價格
目前，市場上普通單相全電子式電能表（指只具有電能計量功能）額定電流在40安的，市場報價一般在80元左右；予付費IC卡式全電子電能表的市場報價均在250元~300元之間。若考慮到外表殼和空氣開關（按六迴路考慮），普通單相表的報價將近210元，而IC卡將近400元。 集中式多用戶全電子式電能表隨著功能不同，所用空氣開關有別其報價相差較大，現以19戶為例，選用DZ47空氣開關加外箱體，普通集中式帶遠抄的表平均每戶報價約170元左右，帶予付費的平均每戶報價約在300元以下。綜合上述，集中式多用戶全電子式電能表，體積小、功能全、性能價格比高，符合我國國情，具有很大的市場潛力。

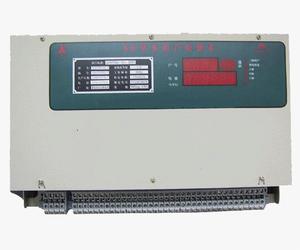

多用戶電錶
