隔板反應池

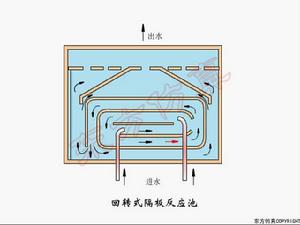

隔板反應池是目前中國套用極為廣泛的一種反應池，分為往復式和迴轉式兩種，池中設多道隔板，形成狹長迴轉的廊道，水流在廊道中曲折前進，水流轉向的角度為：往復式180 度，迴轉式90度，由水流轉向產生主要的攪拌作用。

隔板反應池

廊道中水流的流速按從大到小計算，起端流速一般為0.5~0.6m/s，末端流速一般為0.2－0.3m/s，用改變隔板之間的間距來達到改變流速的要求。為便於施工，隔板間的淨間距一般需大於0.5m。隔板反應池水力停留時間20~30min，總的水頭損失0.3~0.5m。
