陶瓷半球閥

陶瓷半球閥是目前廣泛套用於送料上的閥門,以其優秀的耐磨和耐沖刷性能得到用戶青睞。

偏心陶瓷硬密封半球閥

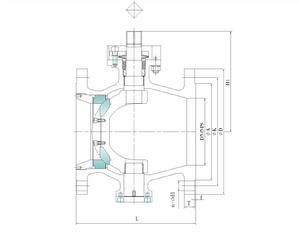

陶瓷半球閥結構簡圖陶瓷半球閥結構簡圖

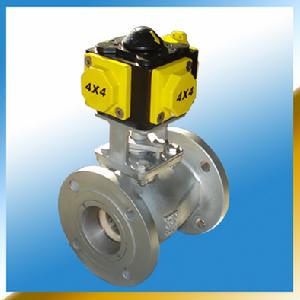

勝中(SZ)陶瓷半球閥勝中(SZ)陶瓷半球閥

偏心半球閥的關閉件是個球體,球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,是近年來被廣泛採用的一種新型閥門,
高平檯球閥按其通道位置可分為直通式,三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。三片式球閥安裝與維護應注意以下事項:
1.流體阻力小,其阻力係數與同長度的管段相等。
2.結構簡單、體積相對比較小、重量輕。
3.緊密可靠,目前球閥的密封面材料廣泛使用塑膠、特種金屬、結構陶瓷,密封性好,在真空系統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便於遠距離的控制。
5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7.適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。球旋轉90度時,在進、出口處應全部呈現球面,從而截斷流動。
偏心半球閥是一種比較新型的球閥類別,它有著自身結構所獨有的一些優越性,如開關無摩擦,密封不易磨損,啟閉力矩小。這樣可減小所配執行器的規格。配以多迴轉電動執行機構,可實現對介質的調節和嚴密切斷。廣泛適用於城市給排水等要求嚴格切斷的工況。
開啟過程
1在關閉位置,球體受閥桿的[wiki]機械[/wiki]施壓作用,緊壓在閥座上。
2當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3閥桿繼續提升,並與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
B、關閉過程
1關閉時,順時針旋轉手輪,閥桿開始下降並使球體離開閥座開始旋轉。
2繼續旋轉手輪,閥桿受到嵌於其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4手輪轉動的最後幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
5、密封面的自清潔結構。當球體傾離閥座時,管線中的流體沿球體密封面成360°均勻通過,不僅消除了高速流體對閥座局部的沖刷,也沖走了密封面上的聚積物,達到自清潔的目的。
全襯陶瓷硬密封偏心陶瓷半球閥

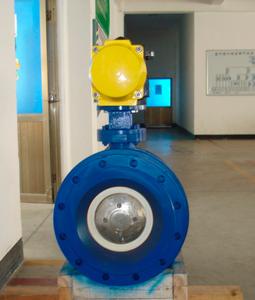

DN300陶瓷半球閥DN300陶瓷半球閥

廈門勝中陶瓷閥門科技有限公司生產的陶瓷半球閥,除了具有半球閥的一般優點之外,還具有自己的獨特之處。閥門密封部分採用結構陶瓷材料。氧化鋁/氧化鋯結構陶瓷具有硬度高(HRA88左右),自潤滑性能好,閥芯和閥座的加工採用台灣引進的先進球面加工技術和加工設備,能夠完美密封。
主要特點:
1、直通式:單向密封和偏心式結構,開啟時球與閥體相脫離,流道直通,不會出現卡、堵現象。
2、開關輕便:啟閉時球面與密封座脫離,無任何接觸、扭矩小、轉動靈活。啟閉時半球閥與閥座的剪下作用,因陶瓷具有的自潔性及自潤滑性,能切去密封面上的結垢及粘連物,能保持密封嚴緊。
3、密封面的偏心結構使球面能自動補償磨損,保持閥門的密封性能,使用壽命長,安全可靠。
4、閥門屬於硬密封結構,密封副是耐磨陶瓷,具堅硬的耐磨性與耐腐蝕性。
主要性能規範:
公稱壓力:1.6MPA
公稱通徑:DN50-DN1000
適應工礦:溶液及礦漿輸送、氧化鋁粉、煤粉、煤灰、含
塵氣體,廢渣等
適用溫度:t=-40℃~350℃
註:氣密封試驗壓力均為0.6Mpa
設計標準:
1、法蘭連線尺寸按GB/T9113.12000
2、結構長度參照GB12221-89
3、製造和驗收技術條件參照GB12237-89
4、壓力試驗按GB/T13927-92的要求
