開關櫃綜合測試台概述

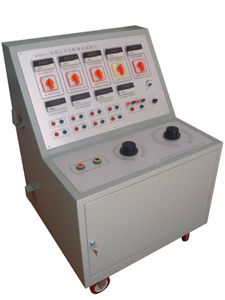

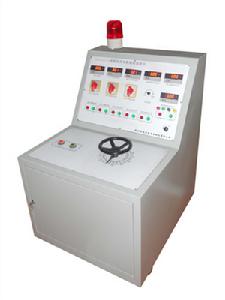

HSXKGG-II開關櫃綜合測試台用於高低壓開關櫃的各項通電試驗。它能提供各種交、直流電源,便於對開關櫃的檢測,提高工作效率。

開關櫃綜合測試台特點

集成多種交、直流電源,便於對開關櫃的檢測,大大提高工作效率。

開關櫃綜合測試台參數

輸入電源:三相四線AC 380V
輸出電壓及電流:
1、三相AC 0 – 10A輸出(<100V,可調值) 一組

2、三相AC100V輸出 (固定值) 一組
3、交流操作電壓輸出 AC 0~400V, 220V時,電流小於10A
4、直流操作電壓輸出 DC 0~260V
5、直流合閘電源輸出 DC 0~300V(額定電流100A,短時工作電流300A) 一組
6、單相AC220V輸出(固定值,插座形式) 二組,
7、三相AC380V輸出(固定值,接線柱) 一組,
8、外形尺寸:560*520*850mm
9、重量:45kg

開關櫃綜合測試台操作說明

以檢驗單相交流電壓表為例:
1、接通輸入電源AC380V
2、連線交流操作電壓輸出電源線至電壓表
3、檢查並確認接線是否,接通總電源開關
4、將調壓器回零,並按“合閘”扭,
5、再按面板上交流操作電壓的“合閘”扭
6、緩慢調節輸出調節旋扭,使電壓升到要求值,觀察電壓表的情況。
7、試驗完畢後,先按面板上交流操作電壓的“分閘”扭,再按面板上總“分閘”扭。然後,斷開總電源開關

開關櫃綜合測試台技術條件

輸入電源:三相四線AC 380V
輸出電壓及電流:
1、三相AC 0 – 10A輸出(<100V,可調值) 一組
2、三相AC100V輸出 (固定值) 一組
3、交流操作電壓輸出 AC 0~400V, 220V時,電流小於10A
4、直流操作電壓輸出 DC 0~260V
5、直流合閘電源輸出 DC 0~300V(額定電流100A,短時工作電流300A) 一組
6、單相AC220V輸出(固定值,插座形式) 二組,
7、三相AC380V輸出(固定值,接線柱) 一組,
8、外形尺寸:560*520*850mm
9、重量:45kg

開關櫃綜合測試台說明

1、接通三相四線AC380V
2、將輸出DC300V接至負載
3、將輸出調節旋扭逆時針旋轉至零位。
4、檢查並確認接線無誤
5、將電源開關閉合
6、緩慢調節輸出調節旋扭,將電壓升起到達合適值。

注意事項

試驗完畢後,先將輸出調節旋扭逆時針旋轉至零位,再斷開電源開關,待放電完畢後,才能開始解線
註:該試驗台可根據用戶的要求設計製造。
