中文簡介(Introduction in Chinese):長沙湘江北大橋位於湖南省長沙市北側、原箱江大橋下游的北環線上,與#319和#107國道相連線。 湘江北大橋,中國湖南。主跨:210m。成橋時間:1990年。長沙湘江北橋全長3616.66m,跨越湘江的主橋由雙塔單索麵預應力混凝土斜拉橋和兩側分別為9x50m和3x50m的連續梁所組成,兩岸引橋長1330.68m。斜拉橋的主梁為三室閉合箱梁,採用全斷面一次總體式懸澆施工。長沙湘江北橋跨越湘江的主橋由雙塔單索麵預應力混凝土斜拉橋和兩側連續梁組成,橋塔高53.72m,採用倒Y型(順橋向)獨柱結構,塔柱上部錨固段為H型截面,下部塔腿為矩形截面,兩腿與雙壁塔墩通過橫樑剛性連線。

基本信息

構架特徵

合併圖冊 合併圖冊

大橋全長3616.66m。跨越箱江的主橋由雙塔單索麵預應力混凝土斜拉橋(105m+210m+105m)和兩側分別為9×50m和3×50m的連續梁所組成,總長為1025.26m。兩岸引橋總長1330.68m。此外,還有長365.7m的匝道以及894.84m的非機動車道橋。主橋橋寬為淨25m,由4×3.75m的機動車道,2×3.5m的非機動車道以及兩側各1.5m的人行道組成。斜拉橋的主梁為三室閉合箱梁,梁高3.4m,箱梁底寬1.5m,上緣用4.9m長的懸臂挑出,總寬度30.1m。採用全斷面一次總體式懸澆施工。橋塔高53.72m,採用倒Y型(順橋向)獨柱結構,塔柱上部錨固段為H型截面,高31.3m,下部塔腿為矩形截面,高22.42m,截面尺寸為2.6m(順橋向)×3.5m(橫橋向),兩腿與雙壁塔墩通過橫樑剛性連線。塔墩基礎採用14根φ2m的鑽孔灌注樁,用雙壁鋼圍堰施工。扇形單索麵布置的拉索採用國產高強鋼絲編成,表面用噴塗鋅鋁合金作為內防護,然後熱擠PE外防護層。每塔有15對拉索,索距6.2m,最大拉索力接近6000kN。於1990年12月建成通車。

設計建造

湖南省交通規劃勘察設計院設計,湖南省公路橋樑建設公司施工。

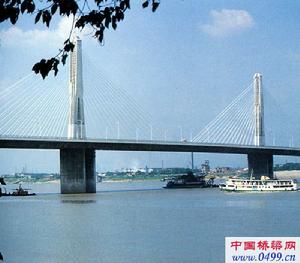

長沙湘江北橋 長沙湘江北橋
長沙湘江北橋 長沙湘江北橋
長沙湘江北橋 長沙湘江北橋
