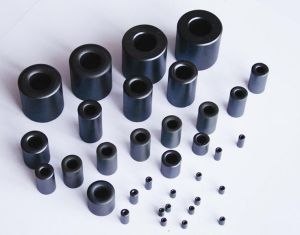

鐵氧體磁芯ferrite core，是一種高頻導磁材料（原理同矽鋼片，只不過用在高頻環境），主要做高頻變壓器（像開關電源，行輸出變壓器等），高頻磁環（抗干擾用）等等，增大導磁率，提高電感品質因素，變壓器裡面用。
概述
鐵氧體磁芯是主要由鐵(Fe)，錳(Mn)，和鋅(Zn)3種金屬元素組成，通常被稱為錳鋅鐵氧體。環形鐵氧體磁芯由於沒有氣隙，且截面積一致，因此磁效應很高。
鐵氧體磁環有非常多的規格尺寸，根據磁環的材質的不同，可供選擇，而且可以使用不同的塗層簡化繞制並提高擊穿電壓。
鐵氧體磁芯鐵氧體磁芯是由緻密勻質的陶瓷結構非金屬磁性材料製成,有低矯頑力，亦稱為軟磁鐵氧體。它由氧化鐵(Fe2O3)和一種或幾種其他金屬（例如錳，鋅，鎳，鎂）的氧化物或碳酸鹽化合物組成。鐵氧體原料通過壓制，後經1300度C高溫燒結，最後通過機器加工製成滿足套用需求的成品磁芯,相比於其他類型的磁性材料，鐵氧體的優點是磁導率很高，並且在廣泛的頻率範圍內具有高電阻和渦流損耗小等優勢。這些材料特性使得鐵氧體成為製造高頻變壓器，寬頻變壓器，可調電感器和其他從10kHz到50MHz的高頻電路等套用的理想材料。
使用
鐵氧體磁芯上繞上線圈可製成電感器或變壓器，它們廣泛用於儀器儀表，通信設備和家用電器中。 鐵氧體磁芯的材料牌號較多，幾何形狀也繁多，有柱形、工字形、帽形、單孔、雙孔、四孔、 U 形、罐形、 E 形、 EI 形， EC 形、 RM 形， PQ 形、 EP 形，見附圖所示。每一種形狀的磁芯自成一系列，供用戶選用。 鐵氧體磁芯的選擇範圍很廣，可以依照不同磁性參數，來選擇不同的材料和形狀由於在高頻率下的低磁損，它們廣泛用於開關模式電源(SMPS)，射頻(RF)變壓器和電感器。各種形狀和尺寸的鐵氧體磁芯套用於高頻電源和高質量通信市場的電感器，脈衝變壓器，高頻變壓器，和噪音濾波器等。鐵氧體的最大特點是高滲透性，良好的溫度特性，和低衰減率。
具體數據
在鐵氧體磁芯上繞上線圈製成的電感器與同體積的空心線圈相比電感量大，而且 Q 值（品質因數）也高。如 Gu － 22×13 罐形磁芯，用它製成 4mH 的電感器時，只要繞 43 匝線圈就行了，如不用罐形磁芯，改為空心線圈，需繞 600 匝才能得到 4mH 的電感器。由此可見，使用了磁芯後，可大大縮小電感器或變壓器的體積。
區別
用於鐵氧體環形磁芯的尼龍塗層與環氧塗層之間的區別：兩者之間存在相似性。尼龍塗層較厚，可經受溫度高達155ºC。環氧塗層的額定溫度為200ºC。尼龍塗層通常套用於O.D.(外徑尺寸)範圍為12.7mm到29mm的磁芯。極大和極小的磁芯採用環氧塗層。尼龍塗層和環氧塗層的擔保擊穿電壓均為線間1000伏；尼龍緩衝性能較好，並且不易溶解。兩種塗層具有相同的電氣規格。
