鏡面失真率

汽車後視鏡行業對鏡面失真率的實驗要求。 失真率測定裝置由照相機及其支架，具有多個同心圓環的屏板，試鏡夾持裝置組成見圖1。 汽車後視鏡行業對鏡面失真率的試驗方法

汽車後視鏡行業對鏡面失真率的實驗要求。

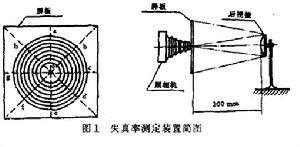

失真率測定裝置由照相機及其支架，具有多個同心圓環的屏板，試鏡夾持裝置組成見圖1。

鏡在夾持裝置上必須能沿其曲率半徑圓周上下（或左右）移動（見圖2），而且便於固定。

同心圓環的最內環直徑為60 mm，直徑以20 mm為間隔逐圈增大，環數不限，環線為粗實線。
試鏡的最高點到屏板的距離為300 mm(見圖1)。
汽車後視鏡行業對鏡面失真率的試驗方法

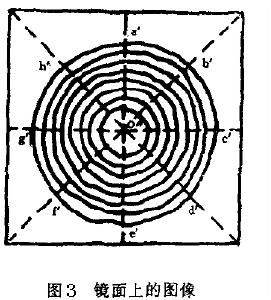

透過屏板同心圓的中心孔用照相機拍攝鏡面上的圖像（見圖3）。

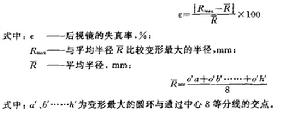

對於尺寸較大的試鏡，測定時可在試鏡夾持裝置上作多次上下（或左右）移動，每移動一次拍攝一張鏡面上的圖像。經用遊標卡尺測量按實物幾何尺寸放大的照片後，用下式測定失真率數值。當後視鏡兩個或兩個以上位置測定失真率時，以其中最大失真率為準。結果測算見下圖
