鏈式乾燥器

鏈式乾燥器,連續作業的機械乾燥。20世紀60年代中期,在景德鎮建成投產,與機械成型機配套。這種乾燥器裝有鏈輪與鏈條,鏈條上帶有吊籃,乾燥器的入口連成型機。帶坯模型隨鏈條在乾燥器內運動的同時進行坯體乾燥,直到鏈條運行到出口處,取出坯體,放入另一鏈式乾燥器,空模型仍然留在吊籃上返回到入口處,供成型時重複取用。鏈式乾燥器的熱源使用鍋爐蒸汽或隧道窯冷卻帶抽出的餘熱,熱效率高,勞動條件好,強度低。

鏈式乾燥器簡介

鏈式乾燥器又稱傳送帶式乾燥器,是一種對流或對流-輻射式連續作業的乾燥器。鏈式乾燥器是一種效率比較高的乾燥設備,在日用陶瓷工業中使用較為普遍。

鏈式乾燥器主要由乾燥室和吊籃運輸機兩大部分組成。吊籃運輸機主要是由一條閉合的循環運動鏈條組成,在鏈條上按一定間隔懸掛一系列的托盤式吊籃,帶模的製品就放置在托盤式吊籃上。由傳動鏈輪帶動鏈條,使整個運輸機構運動,由乾燥器的一端迂迴運動到另一端。用作乾燥劑的熱空氣由鼓風機從乾燥器的項部鼓入,經過吊籃,將坯體乾燥,廢氣由抽風機式煙囪從乾燥室的下部抽出或送去再循環。製品乾燥脫模後,石膏模式塑膠模可隨托盤式吊籃運回到濕坯入口處,供下次成型用。

按照鏈條的走向,可將鏈式乾燥器分為立式、臥式兩種。立式乾燥器的優點是:占地面積小,空間利用較好,馬達負荷較小,但維修不便,且乾燥均勻性差一些。臥式的乾燥器乾燥均勻性比較好,在強化乾燥時,風管也比較容易布置,維修也比立式的方便,但為防止兩鏈輪間的鏈條拉長下墜,要安裝角鋼式槽鋼導軌,這樣,又會增加馬達的負荷。

乾燥器的結構及工作原理

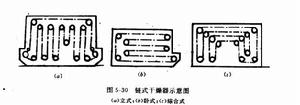

鏈式乾燥器由乾燥室和鏈式傳送帶或吊籃運輸機組成。按鏈帶的運動方向分為臥式(鏈帶水平運動)、立式(鏈帶垂直運動)及綜合式(鏈帶既有水平運動又有垂直運動)三種,如圖所示。

鏈式乾燥器示意圖 鏈式乾燥器示意圖

吊籃運輸機是在兩根閉路鏈帶上,每隔一定距離懸掛一個吊籃,吊籃上可擱置墊板,欲乾燥的坯體放在板上,由傳動鏈輪帶動鏈帶使整個吊籃運輸機運動。因吊籃與鏈帶鉸接,故墊板及其上的坯體始終保持水平。坯體從乾燥室的一端放入吊籃,乾燥後從另一端取出。乾燥介質多用熱空氣,也可用熱煙氣,一般由頂部集中或分散送入,由底部集中或分散抽出。

技術參數

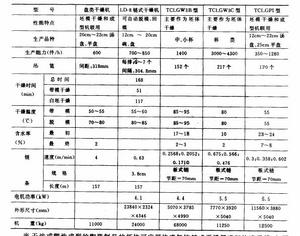

下圖表列出了一些鏈式乾燥器的規格和技術性能。

部分鏈式乾燥器的規格和技術性能 部分鏈式乾燥器的規格和技術性能

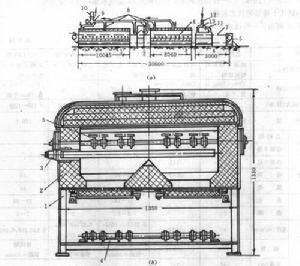

半乾法或塑性成型的陶瓷製品的坯體可套用快速氣體鏈式乾燥器進行快速乾燥。如圖所示,為一種用於快速乾燥釉面磚的對流一輻射臥式鏈式乾燥器的系統圖和斷面圖。

該乾燥器使用煤氣,在微火焰噴嘴中燃燒,噴嘴中心距700 mm,安裝在輸送面磚的鏈式傳送帶下部135 mm處。在鏈式傳送帶的寬度方向上排列著四列磚坯,只放一層。乾燥器中可實現強烈的熱交換。磚坯在一個用離心式風機供給空氣的室中冷卻。為了控制磚坯的冷卻速度,可向室中補充該帶抽出的乾燥廢氣。

鏈式乾燥器 鏈式乾燥器

乾燥器的主要參數:

磚坯:初水分8.5%,終水分2%;

乾燥器生產能力:81m/h;

乾燥器中的溫度:220℃~250 ℃;

乾燥周期:5min~7min;

乾燥熱耗:10500kJ/kg水;

乾燥器尺寸:長21m,寬1.35m,高1.33m。

鏈式乾燥器的特點

1.使用鏈式乾燥器,可使成型、乾燥、燒成等工序連續進行,機械化、自動化程度高。適用於大規模生產的日用陶瓷、衛生陶瓷及建築陶瓷等流水作業線。

2.勞動條件好。為改善勞動條件,可將溫度較高的乾燥器主體位於上層,操作人員在樓下常溫條件下工作。還可在乾燥工序中完成某些操作,如在同一千燥器內進行帶模乾燥,脫模後毛坯和模子的乾燥,中間還可進行修坯操作。

3.鏈式乾燥器體積大,不易密封,所以周圍環境溫度高。
