鍛打法蘭(flange)又叫法蘭盤或突緣盤。

鍛打法蘭是在鑄鋼法蘭的基礎上所發明成產的，其強度比鑄鋼法蘭要高很多。

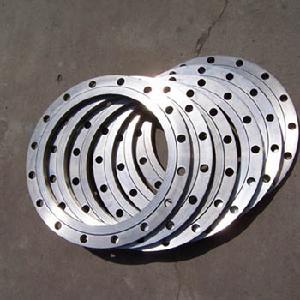

鍛打法蘭

鍛打法蘭是管子與管子相互連線的零件，連線於管端。鍛打法蘭上有孔眼，螺栓使兩法蘭緊連。鍛打法蘭間用襯墊密封。鍛打法蘭管件(flanged pipe fittings)指帶有鍛打法蘭(突緣或接盤)的管件。它可由澆鑄而成(圖暫缺)，也可由螺紋連線或焊接構成。法蘭連線(flange，joint)由一對法蘭、一個墊片及若干個螺栓螺母組成。墊片放在兩法蘭密封面之間，擰緊螺母后，墊片表面上的比壓達到一定數值後產生變形，並填滿密封面上凹凸不平處，使連線嚴密不漏。法蘭連線是一種可拆連線。按所連線的部件可分為容器法蘭及管法蘭。按結構型式分，有整體法蘭、活套法蘭和螺紋法蘭。常見的整體法蘭有平焊法蘭及對焊法蘭。平焊鍛打法蘭的剛性較差，適用於壓力p≤4MPa的場合；對焊法蘭又稱高頸法蘭，剛性較大，適用於壓力溫度較高的場合。

密封面的型式

鍛打法蘭密封面的型式有三種：平面型密封面，適用於壓力不高、介質無毒的場合；凹凸密封面，適用於壓力稍高的場合；榫槽密封面，適用於易燃、易爆、有毒介質及壓力較高的場合。

執行標準

鍛打法蘭分螺紋連線（絲接）法蘭和焊接法蘭。低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連線螺栓直徑和數量是不同的。執行標準有國標，化標，機標、電力標準、船用標準等。
