錨具疲勞試驗機

錨具疲勞試驗機是通過脈動液壓源、PMCS全數字測控系統、計算機數據採集處理系統、低阻尼高回響高速作動器等液壓脈衝載入機構,對安裝在疲勞試驗台架上的鋼絞線錨具連線器組裝件(單組或群錨試件)進行周期荷載性能試驗和疲勞壽命試驗的測試儀器。

用途

主要用於零部件、大型結構件的靜載、動載性能測試和動載疲勞壽命測試,是目前質檢、科研、高校、建築、公路、鐵道、橋樑、汽車、機械、核電、水利、港口、隧道、煤炭等行業疲勞性能檢測領域,套用範圍廣泛、性能可靠、運行成本低廉的疲勞壽命測試系統。
配備相應功能附具實現對梁、柱、板、框架等典型混凝土結構、橋樑(足尺、模型)、鋼構桁架、橡膠支座、扣件組裝、鋼絞線錨具、各類彈簧、索具、吊具、圓環連、鋼軌及其焊接接頭、汽車底盤、汽車前後橋、機車轉向架及各種大型構件的靜載、動載性能測試和動載疲勞壽命測試。

設計依據

1.《GB/T14370-2007預應力筋用錨具、夾具和連線器》;
2.《TB/T 3193-2008鐵路工程預應力筋用錨具、夾具和連線器技術條件》;
3.《JT/T 329.2-1997 公路橋樑預應力鋼絞線用錨具、連線器試驗方法及檢驗規則》;
4.《JGJ85-2002預應力筋用錨具技術規程》;
5.《MT/T942-2005礦用錨索》。

技術水平

濟南力支測試系統有限公司2010年為中國鐵道科學研究院、交通運輸部公路科學研究院、中國建築科學研究院研製的PMW800系列大脈動量電液式脈動疲勞試驗機,最大脈動排量800ml/次(400l/min),1000KN作動器最大振幅可達15mm,試驗力值精度等級為1級,動態示值波動度小於±1%。
2011年3月為中南大學高速鐵路建造技術國家工程試驗室研製的PMW1600系列重載超大脈動排量疲勞試驗機,最大脈動排量1600ml/次,1000KN作動器最大振幅可達30mm,工作頻率2-5Hz,系統滿足我國“863計畫”朔黃鐵路2萬噸重載鐵路運輸1:1足尺原型大型橋樑的動靜載性能和疲勞壽命測試要求,動載疲勞測試能力為原PMS-500的五倍,是目前世界上投入試驗室套用的最大脈動排量疲勞試驗機,該系統的研製成功奠定了我國在電液脈動疲勞試驗機技術上的世界領先地位。
2010年9月濟南力支測試系統有限公司與中國建築科學研究院國家建築工程質檢中心簽訂PMW1600-4000電液式脈動疲勞測試系統供貨契約,該系統最大動態測試能力4000KN,是目前國內乃至全球動態測試試驗力最大的脈動疲勞測試系統,主要用於20孔以上鋼絞線錨具連線器組裝件的疲勞試驗,該套系統為國內首創。

產品規格

錨具疲勞試驗機主要有PMW400-300、PMW400-1000、PMW800-2000、PMW1600-4000等規格。

技術參數

PMW400-300 PMW400-1000 PMW800-2000 PMW1600-4000
1.系統最大靜態測試力: 300kN 1000 kN 2000 kN 4000 kN ;
2.系統最大動態測試力: 300kN 1000 kN 2000 kN 4000 kN ;
3.系統試驗通道數: 5個;
4.系統負荷示值精度: ≤±1%;
5.工作頻率範圍: 2—8Hz 2—8Hz 2—8Hz 2—5Hz;
6.主軸轉速控制: 全數字電磁無級調速,穩速精度0.1%,轉速變化率0.1%,測速精度1rpm;
7.脈動器排量: 0-400ml/c 0-400ml/c 0-800ml/c 0-1600 ml/c;
8.脈動排量測量指示: 電磁測量數字顯示技術;
9.試驗次數測控:抗干擾電磁測量技術1次/轉;最大容量 99999999,預置停機,斷電自動存儲;
10. 控制櫃滿量程顯示值: 500.0 500.0 1000.0 2000.0;
11. 計算機滿量程顯示值: 500.0 500.0 1000.0 2000.0;
12.脈動器主電機功率: 11kW 11kW 22kW 55kW;

產品圖片

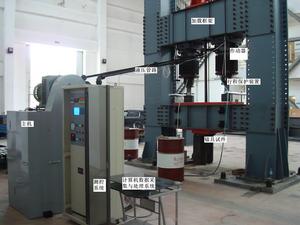

交通運輸部公路科學研究院交通運輸部公路科學研究院
