結構組成
錘式破碎機轉子主軸上裝配有平鍵、兩個圓盤、隔套、搖臂和齒形及圓形環錘。按靜平衡的規定，分別通過環軸套穿在搖臂和圓盤上，靠彈性銷軸或孔用擋圈定位卡住，其主軸上各零件由兩端的夾套。鎖緊螺母予以鎖固。為避免工作中產生回松，在緊固處施點焊滯動。在主軸兩邊它裝有GB286—64型雙列向心球面滾子軸承，聯軸器和撓性聯軸器等零件與電動機軸相連線在一起。結構示意圖如下：

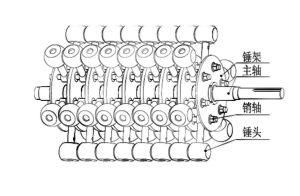

轉子結構圖轉子結構圖
故障修復
首先，對錘式破碎機轉子主軸的修復，長時間破碎作業後，主軸有可能會出現變形、彎曲等情況，此時就要矯直彎曲變形的主軸，在矯直主軸時，要注意施加的矯直作用力不要過大，否則會導致主軸直接斷裂；如果彎曲幅度過大時，要分多次進行矯直；對主軸的矯正作用力要大於其自身彎曲的作用力，以免消除矯正力後主軸又恢復原狀；在矯正過程中，要不斷測量主軸的彎曲變化值，直到主軸矯正誤差在0.06MM的範圍內，方可停止矯正。
其次，對錘式破碎機轉子上錘頭的修復更換，錘式破碎機錘頭排列是嚴格按照一定的重量配比來進行的，如果其中某些錘頭出現嚴重磨損，甚至磨損程度超過整個錘頭的1/3時，轉子的轉動就會出現嚴重失衡的現象，此時可直接在磨損部位堆焊耐磨合金材料，提高錘頭的耐磨性並且節約零部件投入成本。
另外，對錘式破碎機轉子錘盤更換或外緣修復，更換錘盤時，要核對鍵和鍵槽的配合是否合適，確保錘盤間緊貼無空隙，檢查錘盤的鎖緊部件是否失控，避免錘盤出現竄動或脫落。另外，錘盤外緣修復可利用焊條堆焊，使錘盤外緣形狀達到圖紙要求為止。
最後，對錘式破碎機轉子軸承磨損的處理，可利用粘接內套的原理進行處理，利用鋼與鑄鐵合理配比補焊在磨損部位，延長部件的使用壽命。除此之外，要對錘式破碎機軸承進行定期清洗，以免灰塵雜物進入軸承腔對軸承造成二次磨損，並且定時給軸承添加潤滑油，保證軸承一直在潤滑條件下工作。
