一、防雷設計依據:
《國家建築標準設計圖集(防雷與接地安裝)》D501-1-499D501-1
《建築物防雷設計規範GB50057-2010
《建築物電子信息系統防雷技術規範》GB50343-2012
《通信局(站)防雷與接地工程設計規範》YD5098-2005

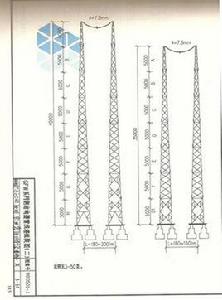

二、GFW系列鋼結構避雷針線塔技術
GFW1、GFW2避雷線塔主要用於各種建築的防雷工程,特別是煉油廠、衛星發射站、加油站、化工廠、煤礦、炸藥庫,易燃易爆車間,都應該安裝避雷拉線塔,因氣候變化、雷電災害不斷加重、現在很多建築都安裝避雷線塔,避雷線塔使用條件:
1、基本風壓:w0=0.4及0.7KN/m2兩種;
2、抗震設防烈度:8度及小於8度地區;
3、地基承載力:100及200KN/m2;
4、覆冰厚度:≤10mm;
5、垂直度:≤1/1000
6、GFW1基礎形式:JA-4、JA-7、JB-1、JB-5、JB-7、JB-9、JB-10、JB-13
7、GFW2基礎形式:JA-6、JA-8、JB-5、JB-7、JB-11、JB-13、JB-16
8、拉線線徑:Φ7.8mm
9、拉線跨距L(m):40--200
10、最大弧度f(m):1.6/2.4/3.2/4.8/6.0/8.0
11、拉線重量(Kg):11.9--59.3
12、GFW拉線塔高度:20米、25米、30米、35米、40米
13、GFW拉線塔適配避雷針:THZ-05C、YBZ-03T、YBZ-07T、O.MEX60
14、GFW線塔接地電阻:小於10歐姆
15、GFW線塔接地材料:YBD-01T燒制接地模組10塊、降阻劑10包
16、GFW材料:熱鍍鋅角鋼
17、GFW主材:L50*5、L63*6、L70*6、L80*8、L90*8、L100*100、、、
18、GFW斜材:40*4
19、GFW腳釘:Φ16mm
20、 型號分類:GFW-2-10
