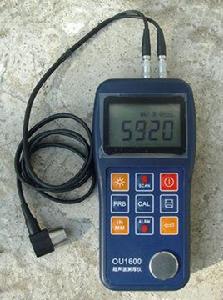

鋼板厚度測試儀 OU1600型

鋼板厚度測試儀 OU1600型

OU1600超音波測厚儀是最新研發的智慧型型超音波測厚儀,採用最新的高性能、低功耗微處理器技術,基於超音波測量原理,可以測量金屬及其它多種材料的厚度,並可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量,監測它們在使用過程中受腐蝕後的減薄程度,也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛套用於石油、化工、冶金、造船、航空、航天等各個領域

概述

OU1600超音波測厚儀是最新研發的智慧型型超音波測厚儀,採用最新的高性能、低功耗微處理器技術,基於超音波測量原理,可以測量金屬及其它多種材料的厚度,並可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行厚度測量,監測它們在使用過程中受腐蝕後的減薄程度,也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛套用於石油、化工、冶金、造船、航空、航天等各個領域。

技術參數

1.顯示方法:高對比度的段碼液晶顯示,高亮度EL背光;

2.測量範圍:0.75~300mm(鋼中),公制與英制可選擇;

3.聲速範圍:1000~9999 m/s:

4.解析度:0.1mm

5.示值精度:±(1%H+0.1)mm H為被測物實際厚度

6.測量周期:單點測量時4次/秒、掃描模式10次/秒;

7.存儲容量:可存儲20組(每組最多99個測量值)厚度測量數據。

8.工作電壓:3V(2節AA尺寸鹼性電池串聯)

9.持續工作時間:約100小時(不開背光時)

10.外形尺寸:150×74×32 mm

11.整機重量:245g

主要功能

1.適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑膠、陶瓷、玻璃、玻璃纖維及其他任何超音波的良導體的厚度;

2.可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用;

3.具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正;

4.已知厚度可以反測聲速,以提高測量精度;

5.具有耦合狀態提示功能;

6.有EL背光顯示,方便在光線昏暗環境中使用;

7.有剩餘電量指示功能,可實時顯示電池剩餘電量;

8.具有自動休眠、自動關機等節電功能;

9.小巧、便攜、可靠性高,適用於惡劣的操作環境,抗振動、衝擊和電磁干擾;

工作原理

OU1600超音波測厚儀對厚度的測量,是由探頭產生超音波脈衝透過耦合劑到達被測體,一部分超聲信號被物體底面反射,探頭接收由被測體底面反射的回波,精確地計算超音波的往返時間,並按下式計算厚度值,再將計算結果顯示出來。

工作條件

環境溫度:操作溫度-20~+50℃

存儲溫度:-30℃~+70℃

相對濕度≤90%

周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
