描述

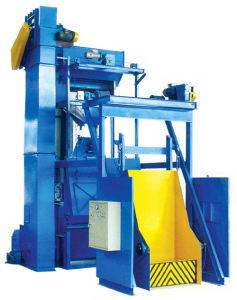

鋼履帶拋丸機用於清除鑄、鍛件、衝壓件等易翻滾跌落的工件和不易撞碎的非脆性零件及型芯不深的鑄件表面上的粘砂、銹層與氧化皮、毛刺。主要用戶是工具機廠、汽車廠、紡織機械廠、熱處理車間、鑄鋼車間和衝壓車間。由於該拋丸機型防護措施好，拋丸性能強，彈丸循環系統結構合理，對難以清理的工件也能取得滿意的效果。主要型號有15GN鋼履帶拋丸機和28GN鋼履帶拋丸機。
鋼履帶拋丸機鋼履帶拋丸機具有以下特點：
1、抗扭、高剛性的機身殼體。
2、合理的鏈傳動系統和幾何運動原理，這確保堅固、重疊的履帶板始終保持平整連線。
3、高質量的鑄造鏈環，經過精密的機加工和局部滲碳處理。
4、經過硬化處理和磨削的鏈銷，在長時間負載運行後仍具有最小的公差間隙。
5、先進的人機環境，易於維護：
6、所有的軸承都被安裝在拋丸室外部。
7、所有防護板均採用積木式安裝方式，即易於拆換也保證了殼體不受到丸流的磨耗。
8、料門的上、下位置都有限位開關進行限位控制，而且有安全限位開關監控。
9、料門採用電動開關門，結構緊湊，由減速機卷揚鋼絲繩帶動升降，使用方便，安全可靠。
鋼履帶拋丸機技術參數：
15GN鋼履帶拋丸機
有效工作容積(m3) 0.43尺寸(直徑×長)(mm) Ф1092×1245
每桶最大裝載量(kg) 1362
最大單件重量(kg) 227
卸料高度(mm) 1499
28GN鋼履帶拋丸機
1．清理質量：GB8923-88，A-B，Sa2.5級2．滾筒裝載容積0.79m3
尺寸(直徑×長)1245×1778mm
3．最大裝載量3500kg/筒
4．最大單件重量363kg
5．清理效率
鑄件及焊接件5-8min/筒
鍛件8-15min/筒
6．卸料高度1545mm
7．加料門門口尺寸高1068×寬1778mm
8．總通風量6000m3/h
清理室3000m3/h
分離器3000m3/h
9．壓縮空氣
壓力0.5-0.6Mpa
10．彈丸貯存量2000kg
11．外形尺寸(長×寬×高)5300×5432×6814mm
12．驅動裝置
加料門
電機功率2.2KW
轉速940r/min
運行速度8.5m/min
拋丸器
轉速2900r/min
最大拋丸量340kg/min
①電機
功率22KW
轉速1470r/min
履帶裝置
傳動速度3.6m/min（主軸）
①電機
功率5.0KW
轉速1440r/min
提升機
提升速度1.28m/s
①電機
功率4KW
轉速1440r/min
底部彈丸輸送機
轉速56.4r/min
①電機
功率1.1KW
轉速1400r/min
加料機
①電機
功率11KW
轉速1500r/min
