定義

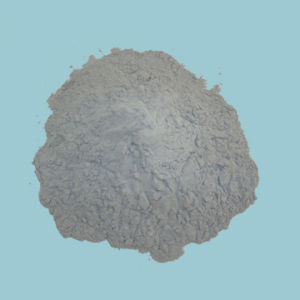

金屬鋁粉是一種銀色的金屬顏料，以純鋁箔加入少量潤滑劑，經搗擊壓碎為鱗狀粉末，再經拋光而成。鋁粉質輕，漂浮力高，遮蓋力強，對光和熱的反射性能均好。經處理，也可成為非浮型鋁粉。
性質
物化性狀和用途 無氣味。銀白色金屬粉末，自燃溫度：5900℃，粉塵爆炸下限：40g/m3。用來製造：油漆、油墨、顏料和焰火，也可用作多孔混凝土的添加劑。鋁還可作為治療和醫藥用品，此外還用於汽車和飛機工業。
生產和加工
1、熔融擠出法：
該方法是將金屬顏料與粉末塗料的其餘成分（樹脂等）通過螺桿擠出機加熱擠出。儘管金屬顏料與粉末塗料能夠充分混合，但金屬顏料在高粘度的熔融體中取向不足。另外，在下一道粉碎工序中，顏料的片狀結構不可避免的會被破壞。用該法生產的金屬粉施工時金屬效果帶灰色。因此，此方法僅被用於錘紋粉的製作。
2、乾混法：
該法是將金屬顏料乾粉加入已粉碎的粉末塗料中採用機械式混合器混合。乾混法的優點是金屬顏料和粉末塗料混合時不甚激烈，從而防止片狀金屬顏料的變形，金屬效果因而也不會受到影響。另外，疏鬆的顏料/樹脂混合體也非常有利於金屬顏料的取向，提高閃光效果。該法的缺點是在採用自動噴塗設備處理回收粉末時，由於金屬顏料與樹脂粉末顆粒的形狀、密度和所帶電荷有很大差異，從而產生分離現象。
3、粘結固定法（Bonding-Process）：
該法將金屬顏料與粉末塗料一邊乾混，一邊同時加熱，使得溫度剛剛超過樹脂的軟化點，此時就能將金屬顏料固定粘結在帶黏性的樹脂粉末的表面，從而防止粉末在施工中和施工後回收時金屬顏料與樹脂粉末的分離現象。就是現在流行的邦定法。
