金基電阻合金

金基電阻合金(Au-base electric resistance alloy) 以金為基的電阻合金。有AuCr2.1,AuNi9Cr7,AuNi25Cr10Mn,AuPd20V10,AuPd20V10Ti0.5,AuPd20V10Co2等牌號。其中AuCr2.1的性能為:電阻率ρ=3.3×10 Ω·m,電阻溫度係數α(0~100℃)1.0×10℃,平均對銅熱電動勢E均Cu(0~100℃)=-7.5μV/℃。其耐蝕性和抗氧化性和Pt基電阻合金相差無幾,但它具有高的化學和電學穩定性能、低的接觸電阻和噪聲電平以及良好的抗有機物腐蝕性能。可製作標準電阻器等。如AuCr2.1製成的油浸式Rosa型標準電阻,在四年中電阻值一般只下降5~10ppm。

簡介

金的抗氧化性和耐腐蝕性僅次於鉑,且對有機蒸氣有惰性,它的產量高,價格比鉑便宜,因此以金為基的合金很受重視。但以金為基的二元合金的電阻率低,電阻溫度係數較高,硬度較低,不耐磨,如在其中添加其他元素,能夠得到電阻率高,電阻溫度係數低,對銅熱電勢低,硬度和強度以及耐磨方面均有提高的新合金,如金鈀鐵合金等。

金鈀鐵合金是以金和鈀為基,加入鐵使金鈀系合金能採用熱處理方法以提高電阻率,並降低電阻溫度係數。為使金鈀鐵系合金在受熱時電阻率穩定,在合金中加入少量的鋁、鉈、銦等元素,從而克服了金鈀鐵系合金電阻率不穩定的缺點,衍生出金鈀鐵鋁系、金鈀鐵鉈系、金鈀鐵銦系等合金系列。這類合金的電阻率很高,而且可以在退火狀態下長期使用。如金鈀鐵鋁電阻合金線的電阻率最高可達2.3MΩ·m,而電阻溫度係數卻接近於零。

常用的金基電阻合金線有金銀銅線、金鎳鉻線、金鎳銅線及金鈀鐵鋁線等。

特點

金的抗氧化性及耐蝕性僅次於鉑,但金對有機蒸氣有惰性。與鉑相比,金具有產量高、價格低的特點。以金為基的二元合金電阻率低,電阻溫度係數較高,硬度較低,耐磨性差。如在二元體系的基礎上添加其他元素,可克服以上不足。例如金鈀鐵合金的電阻率比二元體系顯著提高,同時電阻溫度係數得到降低。金鈀鐵鋁系、金鈀鐵鉈系、金鈀鐵銦系等可以克服金鈀鐵三元合金受熱時電阻率不穩定的缺點,具有很高的電阻率,且可在退火狀態下長期使用。常用的金基電阻合金線有金銀銅線、金鎳鉻線、金鎳銅線和金鈀鐵鋁線等,它們是鉑基電阻合金的代用材料。

技術標準

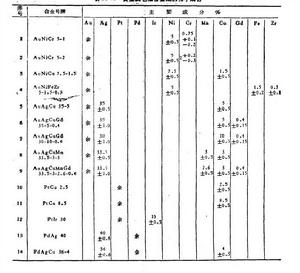

貴金屬電阻合金線的牌號與主要化學成分見下表。貴金屬電阻合金線的直徑及允許公差、橢圓度公差應符合的規定。

化學成分 化學成分

電阻合金線的表面應光潔,不應有毛刺、扭折、竹節、裂紋和凹坑等缺陷,其表面粗糙度Ra為0.08~0.16μm。允許有局部的、深度不超出直徑允許公差的擦傷、劃痕和凹坑等缺陷。直徑0.04mm以上的線材,一端自由下垂時應接近直線,若形成螺旋圈時應較有規律。

線材供應狀態一般為硬態;直徑為0.15mm的PdAgCu 36-4合金線以軟態(M)供應。

線材的拉斷力、每米電阻值及電阻溫度係數應符合的規定。線材任意8米內的海米電阻值之差不得大於0.5締;若要求一軸線材任意1米的海米電阻值之差不大於0.5gS時,需在訂貨時提出。直徑為0.15mm的PdAgCu 36-4合金線的電阻溫度係數(0~100℃)為(2.3~6.5)×10/℃。

特性和用途

目前我國經沼使用的貴金屬電阻材料有鉑基合金、鈀基合金、金基合金和銀基合金。 ·

鉑基電阻合金線具有適中的電阻率、極優的耐腐蝕和抗氧化性能,即使氏期暴露在高溫、高濕條件下或強腐蝕性介質中,表面仍能保持初始狀態。它具有小而穩定的接觸電阻、低的噪聲電平、硬度高、壽命長、良好的加工性和焊接性,長期以來是最可靠的電位器繞組材料,其缺點是在有機蒸汽中易生成絕緣的褐色粉末。常用的鉑基電阻合金線有鉑銥線、鉑銅線等。

鈀基電阻合金線的特點是電阻率較高、電阻溫度係數較低、接觸電阻伍領穩定、焊接性能好、價格比鉑基合金線便宜。它的不足之處是耐腐蝕性和抗氧化性不如鉑基合金線,在有機蒸汽中也易產生“褐粉”。常用的鈀基電阻合金線有鈀銀線、鈀銀銅線等。

金的抗氧化性和耐腐蝕性僅次於鉑,且對有機蒸汽有惰性。它的產量高,價格比鉑便宜,因此以金為基的合金很受重視。但以金為基的二元合金的電阻率低、電阻溫度係數較高、硬度較低、不耐磨,如在其中添加其它元素,能夠得到電阻率高,電阻溫度係數低、對銅熱電勢低、硬度和強度及耐磨方面均有提高的新合金,如金鈀鐵合金等。

金鈀鐵合金是以金和鈀為基加入鐵,使金鈀系合金能用熱處理方法,顯著提高電阻率並降低電阻溫度係數。為使金鈀鐵系合金在受熱時電阻率穩定,在合金中加入少量的鋁、鉈、錮等元素,從而克服了金鈀鐵系合金電阻率不穩定的缺點。衍生出金鈀鐵鋁系、金鈀鐵鉈系、金鈀鐵錮系等合金系列。這類合金的電阻率很高,而且可以在退火狀態下長期使用。如金鈀鐵鋁電阻台金線的電阻率最高可達2.3×10Ω ·m,而電阻溫度係數卻接近於零。常用的金基電阻合金線有金銀銅線、金鎳鉻線、金鎳銅線和金鈀鐵鋁線等。

銀基電阻合金線的使用性能介於金基線和錳銅線之間。它比錳鋼線的抗腐蝕性好,但不抗硫化和鹽霧的腐蝕,因此使用價值不如金基電阻合金線。 目前常用的銀基電阻合金線主要是銀錳線和銀錳錫線。
