采場地壓
采場頂板、圍岩和礦柱內的應力以及作用在支護上的力的統稱。採礦過程中，在地下形成採空區，破壞了原岩體的應力平衡。采場圍岩內應力重新分布時，圍岩變形、破壞和移動，出現頂板冒落、礦柱壓裂和倒塌等現象，稱采場地壓顯現。采場規模較大，形狀也較複雜，隨回採工作的進行，采場規模和形狀又不斷變化。因此，和井巷相比，其地壓顯現劇烈，波及範圍也大。
影響采場地壓的主要因素 有礦石和圍岩的物理力學性質、地質構造、 開採深度、 採礦方法、回採順序、開採規模和開採強度等。礦岩穩定性好或採礦方法、回採順序和地壓控制合適時，地壓顯現不明顯，回採工作能順利進行。岩體完整性好，採礦方法及其結構參數也選取適當，但局部構造破壞，頂板局部冒落，圍岩少量片幫，礦柱發生裂縫或剝落等現象，稱局部地壓，是采場中經常發生的現象，一般不引起大面積地壓活動。少數老礦山，由於開採歷史很長，開採規模較大，且存在大量採空區,在地質構造發育的不利條件下,容易產生大規模破壞性地壓活動。中國自1956年以來，在遼寧、江西、湖南等省，先後多次發生大規模地壓活動，威脅礦山的安全生產，造成資源的大量損失。研究采場地壓活動規律和地壓控制方法，有十分重要的意義。
地壓顯現規律 大規模地壓活動可分發生、發展和衰減穩定三個階段。
發生階段 也稱預兆階段。大規模地壓顯現以前，常有預兆。預兆期從幾天到數月（如遼寧弓長嶺鐵礦為2～3個月，湖南錫礦山銻礦為 5～12個月）。在此期間，各種預兆逐漸增強和不斷擴展。主要預兆為：圍岩發響；采場頂板局部冒落；礦柱壓壞；近礦體巷道變形和破壞。
在礦柱、頂板產生脆性微破裂時，岩石發響，稱岩音。岩音頻度（單位時間內的發音次數）與岩石破壞程度密切相關。采場大冒落前幾小時到幾天，岩石響聲急劇增加。掌握岩音頻度變化的規律，就可預報采場大冒落。采場頂板局部冒落和掉石的次數增加，或頂板下沉速度增大，是大規模地壓來臨的又一預兆。
礦柱破壞是大規模地壓活動的重要預兆。大冒落之前，采場中殘留的礦柱有一個壓裂、剝落和倒塌的過程。湖南錫礦山統計資料表明，在大面積地壓發生前一個月，喪失承載能力的礦柱數占總數的60％，其餘的礦柱也有不同程度的開裂和剝落。近礦體巷道圍岩開裂，形成錯動縫或下沉台階等，也是大規模地壓來臨的預兆。
發展階段 即圍岩大冒落和移動階段。特點是：在很短的時間內，采場大面積冒落；近礦體巷道嚴重破壞；地表開裂下沉；由於存在大量採空區，有時還發生不同程度的衝擊氣浪。如弓長嶺鐵礦某次地壓發展階段延續20天左右。活動劇烈程度不是始終一致，其間發生兩個高峰（間隔5～6日）。
衰減穩定階段 大面積冒落後，井下采場與巷道的變形和破壞趨於緩和，而地表開裂和下沉一般還要持續一段時間，速度逐漸減慢，圍岩應力達到新的平衡狀態，出現衰減穩定階段。
隨採礦工作的進行，采動範圍繼續擴大。岩體平衡狀態又受到破壞，地壓活動再次發生，重複經歷上述三個階段。例如弓長嶺鐵礦通峒區在八年內發生過三次大規模地壓活動。
與煤礦相比，金屬礦山采場地壓顯現的特點是：在地壓活動衰減穩定期間，岩體變形很小，用一般觀測儀器很難測出；在地壓發展時期，變形量顯著增加，岩體突然發生脆性斷裂破壞。
金屬礦山岩層移動的發生和發展，在很大程度上受地質構造弱面（如斷層、破碎帶等）的影響和控制。
采場地壓控制 為防止采場局部冒落和大規模地壓活動，採取保持圍岩穩定、減輕採空區對下部(或相鄰)礦體回採的不良影響等技術措施，以控制采場地壓。方法主要有下列三種：
合理選擇採礦方法和參數 套用空場採礦法（見自然支護採礦法）和充填採礦法時，礦柱尺寸過小或礦房跨度過大，都會壓壞礦柱使頂板冒落；相反，礦房過小，礦柱有足夠的強度,但礦石回收率卻顯著降低。因此,正確的地壓控制方法，應是在保證回採礦房安全的條件下，最大限度地回收礦石。

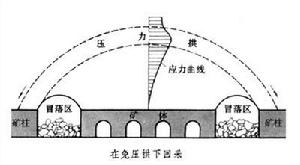

利用免壓拱是近年來開採緩傾斜礦體的新技術（見圖）。對錫礦山銻礦的研究表明，當兩側採空區冒落後，支承壓力轉移到冒落區的外側大礦柱上面，形成大免壓拱，中間采場處於應力降低區，地壓明顯降低，回採較順利。
采場地壓根據最大主應力方向，布置回採進路，也是控制地壓的一種有效方法。將回採進路的長軸平行於最大主應力方向，且使相鄰礦柱交錯布置，則可將礦房頂板破壞的波及範圍控制在較小的限度內。
礦體走向長度很大時，應合理確定礦體的回採順序。通常在礦體走向中央部位，地壓最大。此時，如用崩落法，應採用由中央向兩側前進式的回採順序。若採用從礦體兩端向中央後退式的回採順序，則在回採初期地壓不明顯，但回採接近礦體中央時，最後幾個礦塊將承受很大的支承壓力，給回採造成很大困難，甚至無法回採，損失大量礦石。
提高岩體支撐能力 在圍岩破碎條件下，用注漿法可賦予破碎頂板以較高的抗剪和抗拉強度，改善岩體的力學性能。方法是沿預先鑽好的注漿孔，以高壓（一般為 10～50atm）將水泥或其他漿液灌注到岩體的裂隙中，水泥沉澱、硬化後對岩體起加固作用。對於滲透性較好的、發育的貫穿型裂隙岩體，用注漿法能獲得良好的加固和防水效果。但裂隙呈閉合狀態或其間含有粘土質成分時，注漿極其困難，往往不能收到預期效果。錨桿和錨桿桁架的預緊力，能使錨固的岩層產生較強的壓縮應力，形成保持穩定的圍岩應力場，加固圍岩。
採用充填採礦法時，由於間柱受到充填體的側向壓力，使其單向受力變為三向受力，提高了礦柱的穩定性。
及時處理採空區 大量採空區的存在，是發生大規模地壓活動的重要原因，也是安全生產的嚴重隱患，不可忽視。目前處理採空區的方法有崩落圍岩、充填和封閉等，能有效地控制采場地壓。
用強制崩落法處理採空區，能釋放周圍岩體中的應變能，減小地壓，改善作業條件。自然崩落圍岩處理採空區，由於掌握崩落的時間和範圍很困難，一般只適用於對生產區段沒有影響的邊遠採空區。對孤立礦體或礦脈稀疏的小採空區，有時也採用將所有通路封閉，任其自然崩落的方法處理。採用充填料回填採空區，能阻止圍岩和礦柱在開挖後所產生的變形繼續發展，控制圍岩的暴露面積和暴露時間，減緩岩層移動的危害和地表下沉的程度，但對呈脆性斷裂的堅硬岩體來說，仍不能防止岩體的變形和破壞。
在地表允許崩落的條件下，應儘量採用工藝簡單、投資少的強制崩落法。地表需保護和資源貴重等特定條件下，應採用充填法或膠結充填法。
