醫用自動門的原理
自動門的基本工作原理
自動門機的基本組成大體上相同,有了以上構成,再加上開門信號,就可以配置成一套簡單的自動門系統了。
自動門的系統配置是指根據使用要求而配備的,與自動門控制器相連的外圍輔助控制裝置,如開門信號源、門禁系統、安全裝置、集中控制等。必須根據建築物的使用特點。通過人員的組成,樓宇自控的系統要求等合理配備輔助控制裝置。
1、開門信號
自動門的開門信號是觸點信號,微波雷達和紅外感測器是常用的兩種信號源:
微波雷達是對物體的位移反應,因而反應速度快,適用於行走速度正常的人員通過的場所,它的特點是一旦在門附近的人員不想出門而靜止不動後,雷達便不再反應,自動門就會關閉,對門機有一定的保護作用;
紅外感測器對物體存在進行反應,不管人員移動與否,只要處於感測器的掃描範圍內,它都會反應即傳出觸點信號。缺點是紅外感測器的反應速度較慢,適用於有行動遲緩的人員出入的場所。
另外,如果自動門接受觸點信號時間過長,控制器會認為信號輸入系統出現障礙。而且自動平移門如果保持開啟時間過長,也會對電氣部件產生損害。由於微波雷達和紅外感測器並不了解接近自動門的人是否真要進門,所以有些場合更願意使用按鍵開關。
按鍵開關可以是一個觸點式的按鈕,更方便的是所謂肘觸開關。肘觸開關很耐用,特別是它可以用胳膊肘來操作。避免了手的接觸。
還有腳踏開關,功能一樣,但對防水的要求較高,而且腳踏的力量很大,容易使腳踏開關失效。還有一種帶觸點開關的拉手,當拉手被推(或在反方向拉)到位時,向門機提供觸點信號。
現在的樓宇自控有時會提出特殊的要求,例如使用電話的某一分線控制開門。要達到這個要求,只要保證信號是無源的觸點信號即可。有些情況下,人們會提出天線遙控的要求。用一個無線接受器與自動門進行觸點式連線,再配一個無線發射器,就可以達到要求。不過,現在的無線電波源太多,容易導致偶然開門是一個麻煩的問題。
定時器可以自動控制門的狀態,其原理是將時鐘與特定的開關電路相連,可預設定時間將自動門處於自動開啟或鎖門狀態。
2、門禁系統與非公共區域的自動門
如果說對自動門的性能和質量要求最高的,是在使用頻率極高的大型公共區域,那么自動門功能要求最高是對進出人員進行選擇的非公共區域。門禁系統是對入門授權的識別。在識別或檢測入門授權通過以後,向自動門的控制系統提供開門信號。在提供開門信號之前,自動門必須處於鎖門的狀態。門禁系統包括從最簡單的鑰匙開關,密碼鎖,磁卡鎖。(考勤統計系統)。一直到複雜的體重識別系統,指紋識別系統等。但無論系統怎樣複雜,最終都是給自動門提供開門的觸點信號。信號電路的禁止對避免由於無關信號的干擾而誤開門的情況發生非常重要。
3、對自動門的要求就是解鎖動作與開門動作之間的協調。
套用於自動平移門的電子鎖有鎖皮帶的電磁鎖和鎖門體吊掛件的電動鎖,鎖電機的三種。後者用於重型自動平移門,自動平開門的電子鎖有電磁門吸,電子插銷鎖和電子開門器,電子開門的作用力方向不影響門的開啟動作,不易發生誤操作。還有一種帶觸點開關的機械鎖,使鎖與開關結合,鎖不處於開鎖狀態,觸點就不能接觸,不可能發生誤操作。
4、集中控制
集中控制的概念,包括集中監視自動門運行狀態和集中操作多個自動門兩層含義,集中監視自動門開門關門狀態可以通過位置信號輸出電路來實現,可以採用接觸式開關,當門到達一定位置(如開啟位置)時,觸動開關而給出觸點信號。也可以採用感應式信號發生裝置,當感應器探測到門處於某一位置時發出信號。在中控室設定相應的指示燈,就可以顯示自動門的狀態,而集中操作通常指同時將多個門打開或鎖住,這取決於自動門控制器上有無相應的接線端子。
自動門的分類
自動門主要有:旋轉自動門、弧形自動門、平滑自動門、平開自動門、摺疊自動門、重疊自動門、醫用自動門、卷閘自動門、車庫自動門、特種自動門。

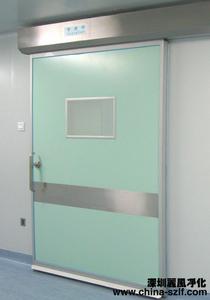

醫用自動門技術參數:
(1)醫用氣密門啟閉平穩、便捷、安全可靠,能滿足氣密、隔音、智慧型等特殊要求。
(2)門頁各邊安裝上橡膠封邊,填封了門頁與門框邊的縫隙,氣密性能優良,起到防塵防菌和降低空氣滲漏,保證相鄰房間的空氣壓差梯度分布的作用。
(3)門扇四周為鋁金框架結構,表面採用拉絲不鏽鋼面板或採用高壓靜電噴塑的優質鋁合金面板或鋁塑板、防火板等材料製作而成,內部夾芯採用注射式聚胺脂發泡工藝,門板堅實、平整、高雅。
(4)門框線包邊材料選用SUS304不鏽鋼,門扇四周折邊處無應力連線,堅固耐用。
動力梁為鋁合金型材,特有的V型軌道和圓弧凹槽設計,滿足關閉時的密封要求,整體結構合理、可靠。
(5)門扇的腰部安裝不鏽鋼防撞帶,防止推車意外碰撞損毀門的表面。
(6)採用大直徑耐磨輪,大大降低了運行噪音,延長。門體雙層玻璃觀察窗,便於觀察室內工作狀態。
(7) 採用直流無刷電機,體積小、功率大、噪音低、壽命長。配備傳動效率高的精密齒輪減速系統,具有運行平穩、力矩大、控制更精確等特點。壽命達100萬次以上。
(8) 優良的程式設計使微處理技術更顯特色,智慧型化的控制系統具有門扇半開啟閉、常開鎖定、常規啟閉、雙門聯鎖、啟閉雙感應及數字顯示等功能,使門扇各種運功能轉換方便、門扇運行參數設定更精確直觀。
(9) 速度閉環控制,反彈、啟動更可靠,更具有人性化。
(10)選用腳控或手控非接觸式感應裝置開門,既方便、靈敏又避免用手接觸門體時細菌交叉感染。門扇兩側裝有安全光線保證門扇自動關門時不會造成夾人(物)現象。
(11)活動門運行平穩。手動推拉力小於100 N。
淨化設備技術參數
門體滑動型式 單扇平移式/雙扇對開平移式
門體重量 90kg以下×1
門體寬度 700-2100mm
控制裝置 微電腦處理器控制
馬達 0.4kw無電刷馬達
門開關運行速度 20-50cm/s(可調)
開放時間 0-9s(可調)
手動推力 <100N
電源電壓 AC 200V 50Hz
工作環境溫度 -20℃~+50℃
運行噪聲 ≤60dD
密封性能 氣密性能好,可靠
選配件 電鎖、門禁控制器、對講門鈴
