特性及製造
醋酯纖維一般以精製棉子絨為原料製成三乙酸纖維素酯，再部分水解成較低乙酸酯（如二乙酸酯），然後溶解在丙酮中成紡絲溶液而用乾紡法成形。可製成長纖維或短纖維。有蠶絲的優良性質。。乾態的強度0.13~0.15牛/特（1.3~1.5克力/旦）伸長率25%。濕態的強度0.08~0.1牛/特（0.8~1克力/旦），伸長率35%。也可不經部分水解，直接溶解在二氯甲烷中成紡絲溶液而用乾紡法成形，稱作三乙酯纖維，簡稱三醋纖(triacetate)。一般製成短纖維，可用作人造毛。也可製成強力乙酯纖維，強度可達0.7牛/特（7克力/旦），但伸長率很低。
cuzhi xiɑnwei

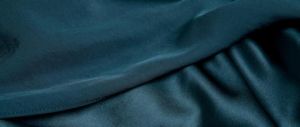

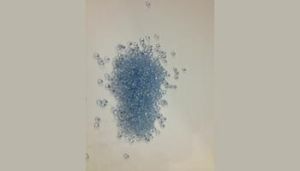

醋酯纖維
纖維素與醋酐發生反應而得纖維醋酸酯，經紡絲而成纖維素醋酸酯纖維，簡稱醋酯纖維。醋酯纖維是人造纖維的一大品種，包括二型醋酯纖維和三醋酯纖維兩類。前者的醋酯化程度較低，溶解於丙酮；後者醋酯化程度較高，不溶於丙酮。
歷史淵源
纖維素三醋酸酯早在1869年就已被發現，1903年製得了可溶於丙酮的二型纖維素醋酸酯；1921年H.德賴弗斯在英國首先試製成功二型醋酯纖維，並投入工業化生產。三醋酯纖維在1914年以三氯甲烷為溶劑已有小量生產，但直到1950年以後才以二氯甲烷為溶劑得到較大的發展。二型醋酯纖維具有良好的服用性能，纖維強度為1.2克/旦~1.4克/旦,伸長率為25～45%,回潮率較低,僅6.5%，比重1.32。在 176℃時開始粘結，204℃時軟化，230℃時熔融並分解。 通常用分散性染料染色。醋酯長絲光澤好，手感柔軟滑爽，有良好的懸垂性，真絲感強。適於制內衣、浴衣、兒童衣著、婦女服裝和室內裝飾織物等。短纖維用於同棉、毛或其他合成纖維混紡。織物易洗易乾，不霉不蛀。長絲束廣泛用於紙菸過濾嘴。具有透析功能的中空醋酯纖維可供現代醫療製造人工腎和化學工業淨化及分離等用。三醋酯纖維的性能基本上與二型醋酯纖維相似；但強度稍低,僅1.2克/旦,回潮率更低,為4.5%。熔點較高為290～300℃。
醋酯纖維其他相關
二型醋酯纖維用乾法或濕法紡絲，也可用熔法紡絲，工業上大都採用乾法紡絲。紡絲流程是：用高級棉短絨或精製木漿為原料製得的纖維素醋酸酯溶解在丙酮內，配成濃度為25～30%的紡絲液，在濾去渣滓和脫除空氣泡以後，由計量泵輸送到紡絲頭部，再從噴絲帽的大孔中擠出。紡絲液細流擠出噴絲帽後立即在甬道內與大約100℃ 的熱空氣接觸，使丙酮迅速揮發纖維固化成形。成形的纖維在甬道出口端集束、上油，最後卷繞在筒管上。卷繞絲經加拈後即可作紡織用長絲。在生產短纖維時，將多根卷繞絲集束後捲曲、切段。溶劑丙酮大多用活性炭吸附法回收。
