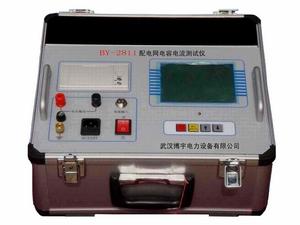

配電網電容電流測試儀【儀器名稱】
配電網電容電流檢測儀，原名配電網電容電流測試儀，英譯：Distribution Network capacitive current detector 或 Distribution Network capacitance Current Tester。
【套用概況】
目前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，配電網的故障很大程度是由於線路單相接地時電容過大而無法自行息弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大於30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什麼性質的諧振，也必須準確測量配電網的對地電容值。
適用於6~35kV配電系統的電容電流測試。 該產品針對傳統的電容電流測量方法安全性差、操作及接線複雜等缺點，提出一種全新的測試方法，使其無需觸及或操作一次設備，僅是通過電壓互感器的二次輔助線圈做簡單的連線，即可安全、迅速、準確地完成該系統對地電容電流的測量。
【產品概述】
該新型智慧型化測試儀直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該儀器無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接於PT的開口三角端就可以測量出電容電流的數據。
由於從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。該測試儀採用大螢幕液晶顯示，中文選單，操作非常簡便，且體積小、重量輕，便於攜帶進行戶外作業，接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。
【功能特點】
安全：無需和一次側打交道，只需將測量線接於PT的開口三角端就可以測量出電容電流的數據，試驗過程簡單。
數字抗干擾技術：儀器通過傅立葉算法濾除工頻干擾電壓對測量的影響，並計算得到輸出信號的幅值及相位，從而得到測量結果。此方法大大減小了50Hz工頻干擾信號對測量帶來的影響。
保護功能齊全：儀器內串有大功率電阻對輸出信號限流，以保證儀器在極端損壞的情況下不損害PT。儀器的大功率輸出部件採用高耐壓的器件，以保證配電系統異常、導致開口三角電壓過高（達到100V）時，器件在隔離前可以承受該電壓的衝擊。
【技術指標】
適用範圍：6kV～35kV系統
測量範圍：0～500A；0～250µF
測量精度：±5%（電容電流在10A～500A時）
±1A（電容電流＜10A時）
供電電源：AC220V±10% 電源頻率：50Hz±1%
環境溫度：0℃～45℃ 相對濕度：≤90%
