一、遙測雨量概述
YM-21GPRS無線自動雨量站由翻斗式雨量感測器，水位感測器，微電腦採集器和GPRS無線數傳模組及太陽能供電系統構成，微電腦採集器具有雨量自動記錄，歷史數據紀錄，數據通訊等功能。翻斗式雨量感測器、水位感測器得到的雨量感測器、水位感測器電信號傳輸到微電腦採集器，微電腦採集器將採集到的雨量、水位，水流速值通過GPRS數傳模組，再傳送給數據中心計算機。
二、感測器技術參數

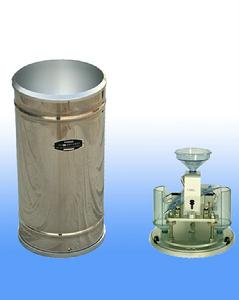

1．雨量
※測量誤差：±3%（測試雨強2mm/min）
※分 辨 率：0.2mm
※工作溫度：0～80℃（感測器） -40～80℃（記錄儀）
※承水口徑：φ200mm+0.6mm 外刃口角度45度2．水位
量程：0-250mm、0-500mm、0-1000mm、0-2000mm；
分辨力：1mm；
測量準確度:
| 分辨力 | 0.1mm | 0.5mm | 1mm |
| 測量誤差 | ±0.2mm | ±0.5mm | ±1mm |
相對濕度：95%（40℃）；
感測器尺寸：Φ90×100；Φ90×70；
測井尺寸：Φ100～Φ120。
三、微電腦採集器
1．功能及特點※本機體積較小，操作簡單，性能可靠。
※記錄容量：524280條
※通道數量：1通道（可擴展至15通道）
※記錄間隔：1分～100天任意可調
※數據接口：USB2.0（可定製GPRS無線通訊）
使用GPRS方式時必須使用交流或太陽能蓄電池電源
※供 電：乾電池9V、USB5.0V(默認配置) 太陽能6W+7.5AH太陽能供電系統
220V市電(擴展配置，可同時使用！)
※全程數據跟蹤，記錄時間長，集數據採集、記錄於一體，且斷電後數據不丟失。
※低功耗設計，乾電池供電時，一次更換電池可使用三個月至一年。
※記錄間隔1分至100天任意設定（建議設定在分鐘以上，電池壽命與間隔長短成正比。）
※採用高性能GPRS模組，連線速度更快，通訊更加可靠。
※專業數據處理，具備低電量擦防寫、存儲故障檢測、設備斷電後數據信息恢復等功能。
※靈活而高效的電源管理，具備硬體反接以及內部短等路保護功能。
※可在直流電源、五號電池、太陽能鉛酸蓄電池及USB5.0V等供電並存方式下工作。
※免費贈送上位機軟體，可方便查看或導出數據圖表，支持EXCEL表格存儲。
※軟體具有十萬倍縮放能力的圖表曲線顯示組件，查看曲線走勢及數據細節能力出色。
※採集器通訊方式可靈活配置，除USB(UART)方式外，還接受RS485通訊方式的定製。
※本產品可經受潮濕環境及雨水沖刷，但切勿泡水，否則將造成設備損毀！
3．適用範圍※廣泛套用於農業、林業等領域以及水庫、大壩安檢、港口、氣象檢測站等場所。
四、GPRS無線傳輸
1、GPRS DTU・集成TCP/IP協定，全透明傳輸
・永遠線上，自動重連
・數據100%可靠收發
・提供RS232/485接口
・6V-35V寬電壓範圍供電
・低功耗，線上待機電流<40mA
・最佳化資源設計，具備超高性價比
GPRS DTU是一款使用GPRS網路進行無線數據傳輸的終端設備。內置工業級GPRS引擎和嵌入式處理器。支持PPP、TCP、UDP、ICMP等眾多複雜網路協定和SOCKET標準，提供全透明數據傳輸和用戶自由控制傳輸兩種模式。同時支持點對點、點對多點、設備間、設備與中心間等各種不同的通訊模式。用戶不用關心複雜的網路協定，使用RS232/485/422接口，就可以進行無線數據收發，讓你的設備能夠隨時隨地接入Internet。
3、 系統架構
內置TCP/IP協定棧，針對無線網路最佳化
GPRS無線數據雙向傳輸
提供RS232/485接口
符合ETSI GSM Phase 2+標準
支持自動心跳，保持永久線上
支持圖形化參數配置完善的自動重在線上制,強大的數據通道自恢復能力支持DTU斷線告警
支持智慧型重連模式，大幅降低無效流量
支持中心為固定IP或動態域名
支持遠程參數配置 支持遠程電話喚醒 支持點對點、點對多點、多點對多點對等 數據傳輸
支持通過串口進行固件升級 提供DTU線上/離線電平指示腳 支持300-115200寬範圍波特率,支 持數據位,奇偶校驗位,停止位設定,支持硬體流控 支持APN虛擬專網業務 支持透明通信模式/控制通信模式/工業MODEM模式
支持數據中心PING操作
產品優勢
硬體資源最佳化設計，具備超高性價比
採用TCP滑動視窗技術，大幅提升數據傳輸效率
數據100%可靠收發
數據包全透明1:1真實轉換
支持多數據中心，自動切換
複合式看門狗技術，永不當機
適應低溫和高溫工作環境
提供功能強大的二次開發平台
外型尺寸 90mm * 63mm * 24mm
重量 190g
工作環境
工作溫度 -30°C～70°C
儲存溫度 －40°C～85°C
濕度範圍 0－95%，非冷凝
電源
電壓範圍 DC6V～35V
標準電源 DC12V/500mA
功耗 通信平均電流160mA@12VDC
線上待機電流40mA@12VDC
接口
天線接口 50Ω/SMA 陰頭
接收靈敏度 -104dbm
SIM卡 3V/5V，自動檢測
用戶數據接口 DB9 RS-232/485
波特率 300～115,200 bps
BNC棒狀天線 標準配置
12V/500mA電源 (選配)
DB9數據線 (選配)
3米吸盤天線 (選配)

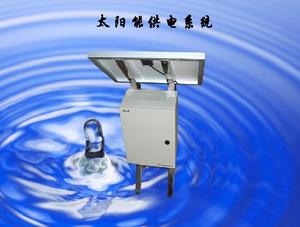

五、太陽能供電系統
1．太陽能矽光電池板採用國際領先的生產技術和封裝工藝；精選優質進口太陽能電池片製作，表面採用低鐵經表面處理的鋼化玻璃，具有極高的透光率；
表面經過減反射工藝處理，增大了光的吸收率；背面採用EVA封固，能有效抵抗潮氣和海水侵蝕,可穩定工作20年以上。太陽能矽光電池板是太陽能發電系統中的核心部分，也是太陽能發電系統中最貴的部分，其作用是將太陽的光能轉換為電能，送往蓄電池中存儲起來，或推動負載工作。
免維護蓄電池，無需加電解液等，直接使用。其作用是在有光照時將太陽能電池板所發出的電能儲存起來，到需要的時候再釋放出來。
規格 功率
[A] 工作電壓10W 12V
[V] 17.4V
重量1.4KG
[含鉛合金相框架] 尺寸340*285*18 25-30[mm]
使用壽命 [年]
