遙控器[一種用來遠控機械的裝置]

遙控器是一種無線發射裝置，通過現代的數字編碼技術，將按鍵信息進行編碼，通過紅外線二極體發射光波，光波經接收機的紅外線接收器將收到的紅外信號轉變成電信號，進處理器進行解碼，解調出相應的指令來達到控制機頂盒等設備完成所需的操作要求。

遙控器簡介

遙控器是一種用來遠控機械的裝置。現代的遙控器，主要是由積體電路電板和用來產生不同訊息（傳播學中的訊息定義：由一組相互關聯的有意義符號組成，能夠表達某種完整意義的信息。）的按鈕所組成。

而客車門遙控器是採用最新技術編碼解碼，以閃斷方式控制門泵電磁閥以達到開關自動門的目的。用於客車(大巴、中巴）遙控開、關車門，避免駕駛員每次都需要上車開門的煩惱。遙控器的發射部分的主要元件為紅外發光二極體。它實際上是一隻特殊的發光二極體，由於其內部材料不同於普通發光二極體，因而在其兩端施加一定電壓時，它便發出的是紅外線而不是可見光。

電路設計

在遙控發射電路中，有兩種電路，即編碼器和38kHz 載波信號發生器。在不需要多路控制的套用電路中，可以使用常規積體電路組成路數不多的紅外遙控發射和接收電路，該電路無需使用較複雜的專用編解碼器，因此製作容易。

頻分制編碼的遙控發射器

遙控器[一種用來遠控機械的裝置]

在紅外發射端利用專用（彩電、VCD、DVD等）的紅外編碼通訊協定作編碼器，對一般電子技術人員或業餘愛好者來說，是難於實現的，但對路數不多的遙控發射電路，可以採用頻分制的方法製作編碼器，而對一路的遙控電路，還可以不用編碼器，直接發射38kHz紅外信號，即可達到控制的目的。

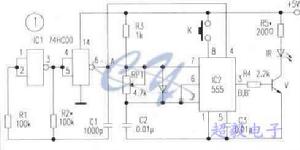

圖1是一種一路的紅外遙控發射電路，在該電路中，使用了一片IC1高速CMOS型4-2輸入的“與非”門74HC00積體電路，組成低頻振盪器作編碼信號（f1)，用IC2555電路作載波振盪器，振盪頻率為:f0(38kHz)f1對:f0進行調製，所以IC2的③腳的波形是斷續的載波，該載波經紅外發光二極體傳送到空間。電路中的關鍵點A、B、B’波形如圖2所示，其中B’是未調製的波形。

遙控器[一種用來遠控機械的裝置]

在圖1中，選用了555電路作載波振盪器，其目的是說明電路的調製工作原理，即利用大家熟悉的555產生38kHz方波信號，再利用555的復位端④腳作調製端，即當④腳為高電平時，555是常規的方波振盪器；當④腳為低電平時，555的③腳處於低電平。④腳的調製信號是由IC1的與非門的低頻振盪器而獲得。

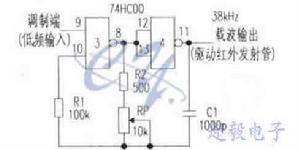

在實際套用中，遙控發射器是3V電池供電，為此只需把555電路IC1剩餘的兩個與非門組成的38kHz取而代之，如圖2所示。

注意：這裡未引用CMOS4-2輸入的“與非”門CD4011作圖1電路中的編碼器和載波發生 器，是因為CD4011作振蕩產生方波信號時，屬於模擬信號的套用。為了保證電路可靠起振，其工作電壓需4.5V以上，而74HC00的CMOS積體電路的最低工作電壓為2V，所以使用3V電源， 完全可以可靠的工作。

遙控接收解調電路

遙控器[一種用來遠控機械的裝置]

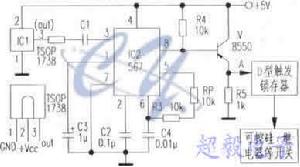

圖3為紅外接收解調控制電路，圖4中IC2是LM567。LM567是一種鎖相環積體電路，采 用8腳雙列直插塑封裝，工作電壓為+4.75?+9V，工作頻率從直流到500kHz，靜態電流約8mA。⑧腳為輸出端，靜態時為高電平，是由內部的集電極開路的三極體構成，允許最大灌電流為100mA。鑒於LM567的內部電路較複雜，這裡僅介紹該電路的基本功能。

LM567的⑤、⑥腳外接的電阻（R3+RP)和電容C4，決定了內部壓控振盪器的中心頻率:f01，f01=1/1.1RC，①、②腳接的電容C3、 C4到地，形成濾波網路，其中②腳的電容C2，決定鎖相環路的捕捉頻寬，電容值越大，環路頻寬越窄。①腳接的電容C3為②腳的2倍以上為好。
弄清了LM567的基本組成後，再來分析圖4電路的工作過程。IC1是紅外接收頭，它接收圖 1發出的紅外線信號，接收的調製載波頻率仍為38kHz，接收信號經IC1解調後，在其輸出端OUT輸出頻率為f1(見圖2)的方波信號，只要將 LM567的中心頻率:f01調到（用RP)與發射端f1(見圖2)相同，即f01=f1，則當發射端發射時，LM567開始工作，⑧腳由高電平變為低電平，該低電平使三極體8550導通，在A點輸出開關信號驅動D觸發鎖存器，再由它驅動各種開關電 路工作。

這樣，只要按一下圖1電路的微動開關K，即發射紅外線，接收電路圖4即可輸出開關 信號開通控制電路，再按一下開關K，控制開關信號關閉，這就完成了完整的控制功能。

頻分制多路控制器

利用圖1和圖4的電路，可以實現多路遙控器，即在發射端，將IC1組成的低頻振盪器，其電路模式不變，只改變電阻R2，即可構成若干種R組成的多個頻— 率不同的低頻振盪器（即編碼），利用微動開關轉接，38kHz的載波電路共用；在接收電路中，一體化紅外接收頭共用，再設定與接收端編碼器相同個數的 LM567鎖相器和後級鎖相驅動控制電路，各鎖相環的振盪頻率與 各編碼器的低頻編碼信號的頻率對應相等。

這樣發射端（圖1)按壓不同的按鈕，載波信號接入不同頻率編碼的調製信號時，在接收端（圖4)，各對應的 LM567的⑧腳的電平會發生變化，從而形成多路控制信號。上述所述的工作方式，稱為頻分制的編碼方式。這種頻分制工作方式，其 優點是可實現多路控制，但缺點是電路複雜，對於路數不多的控制電路，因電路工作原理簡單，對一般電子技術人員仍然是有用的。

種類介紹

遙控器大概分為兩類： 物理遙控器和 遙控器套用

物理遙控器

指的是有遙控器的實物，即我們傳統使用的遙控器可以分為如下幾類

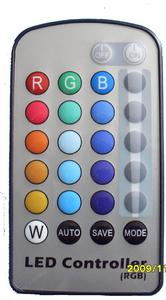

三原色LED遙控器

遙控器[一種用來遠控機械的裝置]

控制方式： 採用26鍵紅外遙控器，帶記憶存儲功能，遙控器按鍵位置與按鍵功能對應如下：

亮度+（共8級）	亮度-（共8級）	關	開
紅色	綠色	藍色	白色
橙色	淡綠色	深藍色	七彩變跳
深黃色	青色	褐色	漸明漸暗
黃色	淺藍色	粉紅	七彩漸變
淡黃色	淡藍色	紫色	三色變跳

遙控器通過控制板控制LED以不同比例將原色混合，可以產生出其他的新顏色。。一般來說疊加型的三原色是紅色、綠色、藍色，而消減型的三原色是品紅色、黃色、青色。三原色。

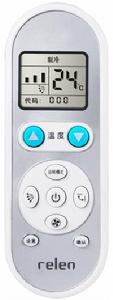

空調遙控器

空調遙控器

用於控制空調進行模式設定和溫度調節

一片雪花：這是製冷模式；

一個水滴：這是除濕模式；

一個太陽：這是制熱模式；

一個風扇：這是送風模式；

一個循環：這是換氣模式。

萬能空調遙控器

萬能空調遙控器，根據空調機品種較多，遙控器損壞難以相配而專門設計的。集遙控器主要功能於一體，有近 50 種名牌於一身，採用進口晶片設計，性能穩定，配大螢幕液晶中文顯示，一目了然，簡單易操作。

遙控器套用

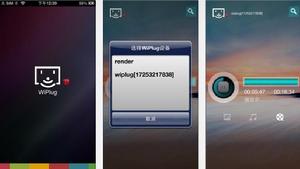

wiplug遙控器

隨著網際網路滲透到各個行業中，網際網路的產品也開始在各行業中出現。在蘋果商店和安卓市場中都可以找到遙控器的套用，這類套用的使用方式就是把軟體裝在手機上，然後打開這個軟體的時候手機就會變成一個遙控器，來控制電視機的播放內容。

使用注意

1.遙控器不能增加設備的功能。例如空調機上無風向功能，遙控器的風向鍵無效。

2.遙控器為低耗產品，正常情況下，電池壽命為 6-12 個月，使用不當電池壽命縮短，更換電池要兩節一起換，不要新舊電池或不同型號電池混用。

3.要確保電器接收器工作正常，遙控器才有效。

4.出現電池漏液，必須將電池倉清潔乾淨後換上新電池。為防漏液，長期不使用時，應將電池取出。

影響因素

影響遙控器遙控距離（Remote distance of RF Remote Control）的因素主要有如下幾點：

發射功率

發射功率大則距離遠，但耗電大，容易產生干擾；

接收靈敏度

接收器的接收靈敏度提高，遙控距離增大，但容易受干擾造成誤動或失控；

天線

採用直線型天線，並且相互平行，遙控距離遠，但占據空間大，在使用中把天線拉長、拉直可增加遙控距離；

高度

天線越高，遙控距離越遠，但受客觀條件限制；

阻擋

使用的無線遙控器使用國家規定的UHF頻段，其傳播特性和光近似，直線傳播，繞射較小，發射器和接收器之間如有牆壁阻擋將大大打折遙控距離，如果是鋼筋混泥土的牆壁，由於導體對電波的吸收作用，影響更甚。

檢修

遙控接收器好壞的鑑別

如果防盜系統的遙控距離太近或遙控根本不起作用，應考慮遙控接收器電路是否有故障。判斷遙控接收器工作是否正常，常用的方法如下。

①將頻譜儀接收天線靠近接收器，給防盜系統（或遙控接收器）加電，在200～400MHz頻段內應觀察到波浪狀（調容式）或倒氣狀（調感式）的頻譜波形。如頻譜儀螢幕上無任何反應，說明接收器電路有故障。

②用遙控器發射信號，用示波器觀察接收器輸出端（OUT），解碼電路的輸入端應有脈衝信號輸出。因傳送的數據信號不同，其波形為寬窄不同組合的脈衝串，如波形不正常或測不到波形，說明遙控接收器部分有故障。

③用示波器觀察遙控接收器信號輸出端，用金屬物點觸遙控接收器的天線輸人端，示波器應有較強烈的雜波反應，否則說明接收器部分有故障。

④用遙控器發射信號，用萬用表直流電壓擋測量信號輸出端的電壓，當按下遙控器的按鍵時，其輸出端的電壓應有變化，如無任何反應，說明接收器電路有故障。

遙控接收器故障部位的確定

一旦確定遙控接收器電路工作不正常，就可以按以下方法區分故障來自哪一部分電路，即是來自高放級、超再升級電路還是放大、整形電路。

①檢查放大、整形電路時，信號的輸人/輸出點是查找故障的關鍵點。具體方法是用遙控器發射信號，用示波器觀察放大、整形電路有無信號輸入（如LM385F的⑤腳），如有信號波形，說明高放電路、超再升電路基本正常，故障在放大、整形電路；如測不到信號，則故障在超再升電路之前：對放大、整形電路的檢查，可以測量LM358的引腳電壓，並和正常值對照，如果不正常，多為積體電路本身損壞。

②對超再升電路的檢修，可以先檢查電晶體的直流電壓，如不正常，檢查直流偏置電路或電晶體本身。直流偏置電壓正常後，再檢查交流反饋電路，對貼片電容最好用替換法檢查。

③對高頻放大電路的檢修，也採取先檢查高放管的直流工作點後檢查耦合元件的方法，一般不難找到故障元件。

遙控接收器由於T作在低電壓、小電流的情況下，一般不會出現燒毀電路板的故障，電晶體和積體電路的損壞率也不大。故障率最高的是接收頻率偏移，多是因為進水或電路板受潮使超再升電路停止振盪所致。要多做清潔、驅潮工作，多測量電壓（波形），儘量少拆卸元件。

汽車防盜系統用的接收器，無論是調感式還是調容式，也無論是分立直外掛程式還是貼片器件或是混合方式（阻容元件用貼片，電晶體、積體電路、電解電容用直外掛程式），它們之間幾乎完全可以互換使用，只要找到GND（接地）、+V（電源正）、OUT（信號輸出）端的對應關係，並重新調整接收器的接收頻率即可。

歷史

到底是誰發明出第一個遙控器已不可考，但最早的遙控器之一，是一個叫尼古拉·特斯拉（Nikola Tesla）(1856-1943)的發明家（他曾經為愛迪生工作，同樣被譽為天才發明家）在1898年時開發出來的（美國專利613809號），叫做“Method of and Apparatus for Controlling Mechanism of Moving Vehicle or Vehicles”。

最早用來控制電視的遙控器是美國一家叫Zenith的電器公司（這家公司現在被LG收購了），在1950年代發明出來的，一開始是有線的。1955年，該公司發展出一種被稱為“Flashmatic”的無線遙控裝置，但這種裝置沒辦法分辨光束是否是從遙控器而來，而且也必需對準才可以控制。1956年羅伯．愛德勒（Robert Adler）開發出稱為“Zenith Space Command”的遙控器，這也是第一個現代的無線遙控裝置，他是利用超音波來調頻道和音量，每個按鍵發出的頻率不一樣，但這種裝置也可能會被一般的超音波所干擾，而且有些人及動物（如狗）聽得到遙控器發出的聲音。

1980年代，傳送和接收紅外線的半導體裝置開發出來時，就慢慢取代了超音波控制裝置。即使其他的無線傳輸方式（如藍牙）持續被開發出來，這種科技直到現在還持續廣泛被使用。
