概述
道康寧991高性能矽酮密封膠是一種中模量、單組份的彈性體密封膠，設計用於需要建築外觀潔淨的敏感天然石材、玻璃及金屬面板的防水接縫。它在接觸大氣中的水分後固化，形成彈性橡膠，具有耐久、耐候的密封性能，能夠與大多數的建築材料良好結合。由於模量適中、粘合性好，因而可在各種移動的建築接縫上提供優異的耐候密封性能。
道康寧991高性能矽酮密封膠特性
道康寧991高性能矽酮密封膠是中模量彈性體密封膠，特為敏感的天然石材、玻璃及金屬板等材料設計產生。具有如下特性：
1.不會污染天然石材，並能有效減少在金屬和玻璃面板上出現髒污垂流現象。
2.中模量，高承受變位能力—在適當設計的接縫上可承受±50%原來接縫尺寸的變位。
3.無需底漆即可與大部分建築材料，如天然石材、玻璃、金屬、瓷磚、含氟碳塗料表面塗層的材質及陽極電鍍鋁材具優良的粘結力。
4.優越的抗紫外線性能和耐候性。
5.良好的表面固化時間，有利於施工修整。
優點
1.單組份、易於使用的配方。
2.配方可防止污染多孔性基材，減少在玻璃和和金屬面板上產生的髒污垂流現象，提高建築物的美觀性能。
3.優異的耐候性和耐久性，材料壽命周期長及具有長期良好防護性能。
4.不須底漆即對大多數的建築材料具有良好粘合性。
基本套用
道康寧991高性能矽酮密封膠對防止天然石材等多孔性材料的污染及最大限度的減少金屬板和玻璃的髒污垂流現象有良好效果。它可與大多數建築材料形成耐久，富彈性的防水接口。道康寧991高性能矽酮密封膠可用於新建或修繕建築工程。
典型物性
組成：單組分、中性固化的矽酮。
道康寧991高性能矽酮密封膠有6種顏色：黑色、灰色、古銅色、石灰岩色、白色和碳黑色。
| 供應品 | 特性 | 單位 | 數值 |
| ​ | 未固化時—在23°C/73°F，50% RH下測試 | ||
| ASTM c-639 | 下垂度（垂流） | 毫米 | <2 |
| 揮發性有機化合物含量 | g/l | <85 | |
| ASTM c-679 | 表乾時間，相對濕度50%，溫度+25℃ | 分鐘 | 30 |
| 固化時間，溫度+25℃ | 天 | 7-14 | |
| ​ | 固化後—在標準溫濕度條件下固化7天后 | ||
| ASTM D412 | 極限抗拉強度 | MPa | 1.6 |
| 極限伸長率 | % | 900 | |
| ​ | 固化後—在標準溫濕度條件下固化21天后 | ||
| ASTM C 1135 | 極限抗拉強度 | MPa | 0.7 |
| 極限伸長率 | % | 400 | |
| ASTM C661 | 硬度，邵氏A | 點 | 24 |
| ASTM C719 | 變位承受能力 | % | ±50 |
| ASTM C1248 | 污染/吐油，天然石材 | / | 無 |
防水接縫設計
薄的矽酮密封膠體要比厚的矽酮密封膠體能承受更大的變位能力。當道康寧991高性能矽酮密封膠用於預期會有較大變位量發生的接縫密封時，其厚度最大不可超過12毫米，最小應不少於6毫米。理想的接縫寬度與密封膠體厚度之比率為2:1。

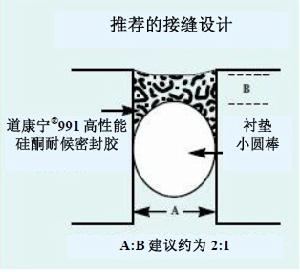

道康寧991高性能矽酮密封膠A

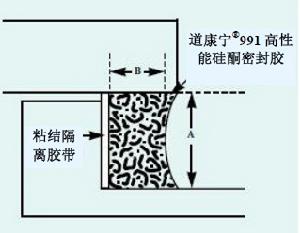

道康寧991高性能矽酮密封膠B對於大多數接縫，開孔性的聚氨酯泡沫棒、閉孔性的聚乙烯及不放氣型的聚烯烴材料為推薦的襯墊材料。至於不能容納泡沫棒的較淺接縫，則可用聚乙烯膠帶代替。這些材料作為隔離材避免矽酮密封膠體與底層產生第三面接著，也控制適當矽酮密封膠體厚度，此有助於矽酮密封膠能隨接縫位移時自由伸縮。
建築物上的伸縮性接縫會因為季節以及當日溫度改變而有所不同。如果無法在接縫寬度剛好處於極端變化一半時安裝道康寧991高性能矽酮密封膠，則設計接縫寬度至少應當為總預計接縫變位量的兩倍。更好的建築設計是要求接縫設計寬度為預計變位量的四倍以彌補施工時和材料上可能出現誤差。
在設計接縫時，也必需考慮到施工時能容許隔離材料、襯墊材料的安裝和定位，以及道康寧991高性能矽酮密封膠的固化。
包裝和使用
道康寧991高性能矽酮密封膠以500毫升臘腸狀鋁箔的包裝方式。
當儲存在+30℃或更低的溫度下 道康寧991高性能矽酮密封膠的保質期為製造日期後12個月內，請適當儲存並在包裝上印有的最後使用期限前使用。
道康寧991高性能矽酮密封膠符合甚至超越下列標準規範：
●ASTM規格 C-920.S型,NS類，50級，使用T、NT、G、A和M。
●GB23261-2009 1 SR 50HM等級。
維修保養
道康寧991高性能矽酮密封膠一般無需進行維修，如果密封膠損壞，只需更換損壞部份。 道康寧991高性能矽酮密封膠可粘附在已固化的矽酮密封膠上，但之前需用溶劑擦拭去掉舊矽酮密封膠表面積累的污垢。
使用限制
道康寧991高性能矽酮密封膠不適合用於：
1.結構性裝配或採用密封膠作為黏著劑的地方。
2.陰暗室內引用（若不接觸紫外線則膠面可能有變黃現象）。
3.水平接縫等易出現磨損或可能遇到物理性破壞的地方。
4.固化時完全接觸不到大氣水汽的地方。
5.結霜或潮濕的表面上。
6.長期浸沒於水中。
7.可能滲出油、可塑劑或溶劑的表面上（如浸漬木材、油基嵌縫材、未或部分硫化橡膠墊片或膠帶、含瀝青灌注板、毛氈、薄板等）。
8.地底潮濕的套用中。
9.聚碳酸酯製成(俗稱耐力板或陽光板)的基材上。
施工技巧
表面清理
清除所有留在接縫處和裝配凹陷部位的油脂、塵埃、水份、霜、表面污漬、舊殘餘密封膠、裝配附屬檔案和保護塗層等雜質及污染物質。非多孔性材料（如金屬和玻璃）必須用溶劑依據兩塊抹布清潔法清潔欲打膠表面。在所有情況下，溶劑必需用乾淨、不脫絨的白布擦拭。不可用清潔劑或肥皂加水的方法處理。
多孔性的材料必須採用研磨、鋸割、沖洗（用水或沙）、機械研磨或綜合上述方法清潔欲打膠表面，務必確保施打密封膠的表面徹底乾淨和乾燥。灰塵與疏鬆狀微粒等材質應使用不含油脂的壓縮空氣吹掉或用吸塵器吸除。
使用底漆
使用道康寧991高性能矽酮密封膠時通常不需使用底漆。不過，必須透過測試密封膠粘結力以確定是否需要上底漆。如經測試確定需要底漆時，在施打密封膠前要將底漆倒到一塊不脫絨的白布上將其塗到接縫欲打膠的表面至薄薄的一層及讓其風乾。
遮蔽
接縫附近部位需加以遮蓋，以確保工作線條完美整齊。千萬不可讓遮蓋用的膠帶接觸到將要施打密封膠的清潔表面。打膠完成後，在密封膠尚未結皮前，必須馬上進行修整，修整工作完成後，遮蓋膠帶應立即清除。
襯墊材料
開孔性的聚氨酯泡沫棒、閉孔性的聚乙烯及不放氣型的聚烯烴材料為推薦的襯墊材料。對於較淺的接縫，建議使用聚乙烯膠帶以防止三面粘結。
注膠方法
按照指示，安裝適當襯墊材料或接縫背襯、墊塊、粘結隔離物和膠帶。使用充分的壓力將道康寧991高性能矽酮密封膠連續不斷地擠入並填滿接縫。在道康寧991高性能矽酮密封膠表面尚未結皮時，以適當的力量將密封膠壓實於襯墊材料和接縫表面內。建議採用凸形的工具將膠面修整成凹形，不可使用肥皂或水作為修整時輔助材料。修整完畢後，立即將遮蓋膠帶撕掉。在戶外氣溫低至-25℃的情況下， 道康寧991高性能矽酮密封膠依舊可擠出施打在乾淨、乾燥和無霜的表面上。然而，在較冷（低於4℃）的氣溫下，密封膠將需要相當長的時間才能固化或有可能無法有效固化。
未固化的矽酮密封膠要小心不要噴濺到不可研磨的表面，如拋光的花崗石或其他天然石材，因為這些未乾的矽酮密封膠無法用有機或氯化的溶劑完全去除，因此這些表面必需加以遮蓋，或者是在施打密封膠時要格外小心以防止密封膠與這些表面接觸，一旦未固化的密封膠接觸到這些表面，它會在表面上留下一層薄膜，有可能影響到基材表面的美觀。
若在不注意的情況下未固化的密封膠接觸到鄰近的非多孔性材料表面，在密封膠尚未固化前，可以使用二甲苯、甲苯或甲乙酮等商業溶劑清除。當使用易燃性溶劑時，應遵守相關注意事項。
