一、基本概念
過套管成像系統，又稱熱中子成像系統-（Thermal neutron Imaging System），英文簡稱為TNIS。它是核成像技術的開端。它的出現打破了核成像測井技術的空白，也是目前為止，直觀反映儲層內部流體性質的唯一核成像測井方式。
二、基本原理
使用高效能的氘氚中子發生器向地層發射14Mev的快中子，經過一系列的非彈性碰撞和彈性碰撞，使得中子熱化為熱中子，其能量與組成地層的原子處於熱平衡狀態，而逐步被地層不同的岩性和流體所俘獲。利用兩個不同源距的高精度探測器，採用不同時間道和高精度採樣密度記錄下未被地層所俘獲的熱中子，以此可以反推地層對於熱中子的俘獲能力。
中子-內部結構模型圖過套管成像數據分析系統將數據利用矩陣解析方法解編，將數據整合為熱中子衰竭成像和熱中子俘獲成像兩種模式，通過兩種模式對測量結果進行定性、定量分析。根據不同地區地質特徵和岩性特徵選取不同的解釋模板，對和成像譜進行分析，從而使成像直觀回響儲層流體性質。
三、獨特特點
1、 TNIS具有施工簡單（不需要特殊的作業準備），可以過油管測量，也可以在小井眼及側鑽井中施工。
2、獨特的過套管成像系統可以對儲層流體的性質作出評價，提供直觀的成像資料，判斷儲層流體性質。
3、消除了孔隙度、岩石骨架等參數對PNN測井解釋的影響。儀器不需刻度，操作維修簡單、記錄原始數據、最大程度去除井眼影響等多方面的優勢。
4、在資料不全的老井中，通過TNIS的測量可以得到地層的岩性剖面和孔隙度、套管接箍曲線、連續井溫曲線、自然伽馬曲線、熱中子終結曲線、儲層含油、氣、水的飽和度以及直觀的儲層流體性質成像圖。
5、採用油管傳輸方式進行水平井測量，直觀的成像圖可以看到水平段靜態的油水分布狀況。
四、地質套用
1、過套管成像系統在氣井中套用

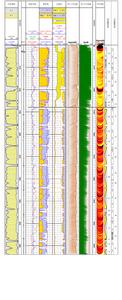

有效辨析氣水界面

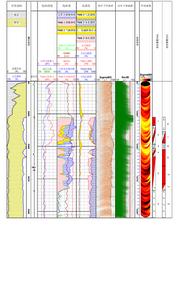

油井
