輸送網帶
輸送網帶是網帶在運轉個過程中通過鏈條，鏈板，馬蹄鏈，或者齒輪等輔助運轉設備運轉，保證輸送過程
金屬絲編織輸送網帶分類
1、（名稱，代號的說明）B 輸送網帶的代號Name(prefix) of belt
2.8/2.5 中2.8 螺旋盤金屬絲的直徑
2.8/2.5 中2.5 串條金屬絲的直徑
60 在網帶狂度方向每公尺螺旋盤條數
52 在網帶長度方向沒每公尺螺旋盤條數
W 焊接形式
用以個或幾個字母前綴來識別網帶結構① 50mm中有3個螺旋數=每公尺中有60個螺旋數
代號perfix | 主要結構形式 |
C | 普通型 |
S | 分段式普通型 |
R | 加固型 |
DR | 雙股加固型 |
B | 平衡型 |
B(s) | 直串條平衡型 |
DB(s) | 直串條雙股平衡型 |
CB(s) | 組合平衡型 |
註：CB(s)組合平衡型需進一步說明，關於連線線的數目是針對連線或拆開網帶的結構而言，由最接近字母前綴的數字表達

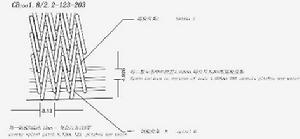

附圖說明 例子2
2、普通型（C）
09.-15-158
特點：此網帶結構簡單，由一個螺旋方向編織而成，使用於一般自動線。
套用：食品工業的烘乾、洗滌、以及機械零件的清洗、乾燥、冷卻、輕載物體的輸送
主要型號 ： C1.6-84-63
C1.2-100-150
C0.9-153-158
3、加固型（R）
特點：此網帶的網眼大，編織牢固，能承受一定的負載，螺旋盤條和串條通常用同一規格的金屬絲
套用：熱處理，機械零件的退火，食品的烘乾，皮革、石棉製品的處理
主要型號：
R3.5/4-25-29 R3.5/3.5-50-46
R2.8/2.8-50-46 R3.5/3.5-60-60
R2.8/2.8-60-60 R3.5/3.5-70-80
R2.8/2.8-80-80 R2.8/2.8-90-96
R2/2-100-114 R2/2-118-157
R1.6/1.6-157-200 R1.6/1.6-181-156
4、平衡型（B）
特點：平衡型輸送網帶集中了金屬絲編織網帶的各種優點，由於具有彎曲較深的串條，使各個螺旋盤條的位置得到了正確的定位，因此最大限度地減少網帶變形和延伸。
套用：它已廣泛的用於電子工業（顯像管自動流水線）、玻璃器皿的退火爐，耐高溫的專用設備、熱處理、洗滌、輸送以及食品工業等。
主要型號：
B4/6-40-23 B2.8/2.8-118-66
B4/4.5-40-33 B2/2-118-105
B3.5/3.5-40-33 B1.6/1.6-118-105
B2.8/2.8-40-33 B1.2/1.2-118-105
B4.5/5-60-33 B1.6/1.2-132-60
B4/4-60-33 B2/2-138-92
B3.5/3.5-60-52 B1.6/1.6-138-125
B2.8/3-60-52 B1.2/1.2-138-125
B2/2-60-52 B1.6/1.6-158-158
B3/3-71-57 B1.2/1.2-158-158
B3.5/3.5-80-72 B0.9/0.9-158-158
B2.8/2.8-80-72 B2/2-200-125
B2/2-80-72 B1.6/1.6-200-125
B1.6/1.6-80-72 B1.6/1.6-200-158
B2.8/3-100-92 B1.6/2.2-200-172
B2/2-100-92 B1.2/1.2-200-200
B1.6/1.6-100-92 B1.6/1.6-238-80
B1.2/1.2-100-92 B1.6/1.6-238-158

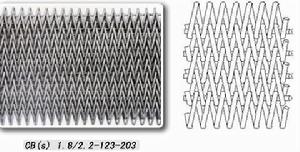

5、組合平衡型<人字型>(CB（s）)
特點：組合平衡型網帶具有比較細密的網眼，可擋住細小物體的滲漏，網帶牢固，抗拉強度高。
套用：目前已廣泛套用在化纖工業的醛化機{YL543YL541} 水洗機YL112，精練機Q392，食品工業中的餅乾自動線。
CB(s).2/2.8-72-190
CB(s) 1.8/2.2-98-230
CB(s) 1.8/2.2-123-203
CB(s) 1.6/2-118-250
CB(s) 1.6/2.2-132-197
CB(s) 1.2/1.6-167-306
CB(s) 0.9/1-250-500
CB(s) 2/2-138-203
CB(s) 1.6/1.6-177-238
6、雙股平衡型（DB（s））
特點:此網帶以左右螺旋對稱編織,機構上採用雙股螺旋盤條和一根直串條連線而成。因此網帶運行平穩，走偏現象較小，維修拼接也較方便。
套用： 它能廣泛的套用在冶金、機械工業的高溫熱處理自動線以及大負載的輸送自動線，並在玻璃器皿退火爐，電子工業、食品工業都能得到合理的使用。
主要型號： DB(s)4/4.5-80-33
DB(s)3.5/4-80-33
DB(s)3.5/3.5-100-46
DB(s)2.8/3.5-100-50
DB(s)3/3.5-118-33
DB(s)2.8/2.8-118-50
DB(s)2/2.8-118-80
DB(s)1.6/2-118-80
DB(s)2.2/3.5-138-60
DB(s)2/2.8-138-80
DB(s)1.8/2.8-157-80
DB(s)1.6/2-157-80
DB(s)1.6/1.6-200-150
DB(s)0.8/1.2-334-242
7、分段普通型
特點：此網帶的編織是由一段左螺旋和一段右螺旋交替編織而成，通常連線是由直串條或彎曲串條。
套用：食品工業的烘乾，洗滌，以及機械零件的清洗，乾燥，冷卻，輕載物體的輸送，可做最基本的鏈式傳動。
主要型號: S0.9/1-153-158
8、球星螺旋組合網
特點：由四根螺旋盤條組成的球型螺旋組合網，結構牢固，有效過濾面積大
套用：主要用於化學工業中的過濾，目前已經廣泛用在粘膠纖維透析機。

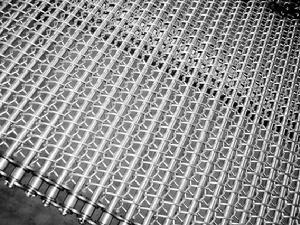

9、鏈條傳動網帶
套用：廣泛套用於彩色顯像管的流水線，電子工業，食品工業，玻璃製品，機械烘爐等流水線
1.2/1.6-200-200
1.6/1.6-200-152
1.6/1.6-260-258
1.8/2.0-123-68
2.0/2.8-58-54
2/3-156-122
2.5/3-123-68
2.7/2.7-60-52
2.8/3.0-100-60
3/3-95-67
4/4-100-40
4/6-60-35
10、乙型網帶
特點：此網帶由硬度較強材料經過特製模具壓制而成，網寬200mm-3500mm，節距一般是5mm到38mm,乙型網帶一般分若干格，格的數量都是奇數，一般節距增大了，網絲也要增大，常情況下用鏈輪定位傳動，乙型網帶的鏈輪有尼龍的和碳鋼的。
套用：廣泛用於電子行業線路板的固化，固熔，烘乾，制蓋行業滴塑烘乾，食品行業用於朱古力、餅乾、魚片烘烤、速凍、乾燥之用、乙型網帶邊緣可採用鏈條驅動
11、長城網帶（板式網帶、金屬片型網帶）
特點：網帶是有扁金屬片和圓金屬絲所組成，網帶自重輕，網孔空隙大，網面憑證，運行平穩，不會走偏
網鏈輸送網帶套用和材質分析
套用
做洗滌、乾燥、冷卻、熱處理的輸送線。材質
材質有A3低碳鋼、45#鋼、1Cr13耐熱鋼、 不鏽鋼、304不鏽鋼、1Cr18Ni9Ti不鏽鋼、0Cr18Ni14NO2CU2耐熱耐酸鋼等。技術參數 :
網帶型號 | 金屬條厚度㎜ | 金屬條寬度㎜ | 螺距㎜ | 節距㎜ | 串條直徑 | 網邊型式 |
FW2.5/8.0 | 2.5 | 20 | 31 | 27.3 | 8.0 | 1、 馬蹄鏈型式 2、 鏈條型式 3、 鐓頭型式樣 |
FW2.0/8.0 | 2.0 | 22 | 40 | 50.8 | 8.0 | |
FW2.5/2.5 | 2.5 | 16 | 37.4 | 28.3 | 5.0 | |
FW2.0/5.0 | 2.0 | 15 | 52.5 | 31.75 | 5.0 | |
FW1.5/3.0 | 1.5 | 12 | 52.5 | 31.75 | 3.0 | |
FW1.2/3.0 | 1.2 | 10 | 22.5 | 12.7 | 3.0 | |
12、絲網除沫器
絲網除沫器是一氣液分離裝置，氣體通過除沫器的絲墊，可除去夾帶的霧沫。本標準(HG、T21618-1998是在原化工部標準：HG5-1404-81、HG5-1405-81和HG5-1406-81的基礎上，結合絲網除沫器實際使用經驗及引進裝置中的先進技術修訂而成的。新標準和原標準比較有如下改變。
1、將原來三個標準合併為一個標準，便於選用。
2、除沫器的通徑範圍及規格有所調整，公稱通徑規格適噹噹密。
3、增加了除沫器所採用的絲型式，並給出了絲網的基本參數。
4、增加了絲網及格柵的材料品種。
5、增加了關於除沫器的工藝計算內容。
抽屜式除沫器採用HG、T21586-98標準，是由若干塊絲網除沫元件構成，通過導軌插入塔體內。該除沫器的特點是操作、維修方面，可在塔體外更換除沫元件，適合於硫酸裝置的吸收塔及乾燥塔等。
絲網除沫器可採用國產進口優質材料：Q235、304、304L、321、316L、F46、NS-80、鎳絲、鈦絲及合金等材質供用戶自選用。
13、氣液過濾網
特點：採用各種金屬絲和非金屬絲製作，具體吸收蒸發性能好、耐高溫、耐腐蝕性強、消除夾帶在蒸汽或氣體中的霧滴和液沫。
套用：氣液過濾網適用於煉油、化工、冶金、機械、製藥、汽車等工業中的蒸餾、吸收、蒸發、除沫、過濾等。
工藝過程，可製作各種午休物除沫器
14、席型布
特點：強度高、耐酸、耐鹼、耐高溫、耐磨、耐高壓.
套用：廣泛用於石油、化工、化肥、化纖、化機、紡機、製革、冶金、乾燥、輕工等工業和科研單位。
15、線圈網帶（眼鏡網帶、啤酒網帶）
特點：此網帶由金屬絲彎鉤穿進Φ5-10串軸及鋼板組合製成，製作材料都經過熱處理，網面平整結構牢固，不易變形。
套用：主要用於岩棉，啤酒，玻纖等新型建築材料加工的自動流水輸送線
16、單旋網帶
特點：此網帶採用單旋製作，紋路均勻，抗拉度強；兩邊平行；表面平整．
材質：材質有A3低碳鋼、45#鋼、1Cr13耐熱鋼、 不鏽鋼、304不鏽鋼、1Cr18Ni9Ti不鏽鋼、0Cr18Ni14NO2CU2耐熱耐酸鋼等
套用：廣泛用於玻璃製品行業的退火爐網帶、烤花爐網帶等。食品加工行業、脫水蔬菜、速凍食品單凍機前處理網帶、鏈網。粉末冶金、金屬熱處理、淬火、燒結、釺焊、焙燒、光亮、發黑、軸承、滲碳高溫爐網帶、擋板式網帶、塗裝烘乾線輸送網帶、泡沫鎳還原生產線網帶，清洗機、提升機、乾燥機、烘乾機、固化爐網帶。各輸送工藝鏈網、網帶。
17、直軸型網帶
特點：由左右交替的網條通過直串條聯結而成，該系列網帶網孔較密，網孔間距均勻，能使網帶行走平穩。該系列網帶適合於承載體積較小而質地相對較重的輸送線。
材質：:材質有A3低碳鋼、45#鋼、1Cr13耐熱鋼、201不鏽鋼、304不鏽鋼等
套用：廣泛用於各輸送工藝鏈網、網帶。
18、組合平衡型網帶
特點：組合平衡型網帶具有比較細密的網眼，可擋住細小物體的滲漏，網帶牢固，抗拉強度高。
套用：目前已廣泛套用在化纖工業的醛化機{YL543YL541} 水洗機YL112，精練機Q392，食品工業中的餅乾自動線。
網帶的使用壽命：碳鋼網帶能用8個月左右，不鏽鋼網帶能用2年多，304材料網帶能用4年左右。
網帶使用壽命主要影響因素：
1、網帶材質（原裝日本料使用壽命會較長）
2、網帶爐用途是淬火或滲碳，滲碳壽命會相對較短
3、使用的淬火介質，一般鹽浴網帶使用壽命較短
4、設備本身的設計、設備是有機械方面問題
建議您怎樣選擇輸送網帶的各種材料
How to specify material of various conveyor belts材料名稱 Designation | C | Mn | Si | Ni | Cr | 其他元素 Other elements | 性能properties | |
耐溫 Temperature -resistance | 耐酸 Acid resistance | |||||||
1~3號乙類鋼 GB700-65 | 0.06~0.22 | 0.25~0.6 | 0.12~0.3 | 300° | 耐磨 Abrasion resistance | |||
1Cr13 | ≤0.12 | ≤0.60 | ≤0.60 | 12~14 | 600° | |||
1Cr18Ni9 | ≤0.08 | ≤2.00 | ≤0.80 | 8~11 | 17~19 | 600°~700° | ||
1Cr18Ni9Ti | ≤0.08 | ≤2.00 | ≤0.80 | 8~11 | 17~19 | Ti0.8 | 700°~750° | 做防酸防鏽腐蝕 Acid rust and corrossion resistance |
OCr18Ni12Mo2Ti | ≤0.08 | ≤2.00 | ≤0.80 | 12~14 | 16~18 | Ti0.3~0.8 Mo1.8~2.5 | 750° | |
OOCr18NIi14Mo2 | ≤0.03 | ≤2.00 | ≤1.00 | 12~16 | 16~19 | Mo1.8~2.5 | 700°~800° | 耐酸腐蝕 Strong-acid resistance |
1Cr25Ni20 | ≤0.20 | ≤2.00 | ≤1.00 | 17~20 | 22~25 | 1000° | ||
OCr25A15 | ≤0.06 | ≤0.7 | ≤0.6 | 23~27 | A1 4.5~6.5 | |||
Cr20Ni80 | ≤0.15 | ≤0.7 | 0.4~1.3 | 75~78 | 20~23 | A1≤0.5 | 1150° | |
OOCr18Ni14Mo2Cu2 | ≤0.03 | ≤2.00 | ≤1.00 | 12~16 | 17~19 | Mo1.2~2.5 Cu1.0~2.5 | 耐重酸重腐蝕套用在維尼綸廠的醛化機上 Strong-acid resistant can be used cerbonylator on vinylon |
怎樣選擇輸送網帶的負載
How to specify load condition
型號 Type | 受載情況 | Load condition |
C | 輕載 | Light load |
S | 輕載 | Light load |
B | 輕載--中載 | Light load- middle load |
R | 中載 | middle load |
Bs | 中載--------重載 | middle load-heavy load |
DR | 重載 | heavy load |
DB(s) | 重載 | heavy load |
CB(s) | 輕載 | Light load |
輸送網帶的使用安裝故障排除法
1：如網帶出現跑片偏現象，調接從動軸一端的張緊軸，應慢慢調節，切記快速調整，造成網帶邊緣刮損。2：如網帶出現抖動現象，應檢查輸送架以及輸送隧道內托輥有無鏽蝕拒轉現象，逐一調整。
3：鏈條傳動式網帶如出現跳鏈，運行不穩，應檢查主動軸兩端鏈輪是否同步，齒端是否過度磨損。
