輪椅秤

介紹

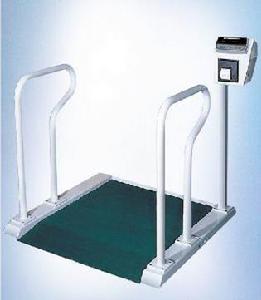

輪椅秤是專門為醫療行業量身定做的產品，採用現代簡潔外觀設計，提升醫院單位的檔次，明亮的LED顯

示使顯示直觀清晰明亮，具有列印功能，帶上下斜坡，方便輪椅上下，使你稱量更方便。
第一章 技術參數
1、型號：CI-2001ASH稱重顯示器
2、等級：III級 分度數n=3000
3、輸入信號：1.0～2.0 mV/V
4、A/D轉換速度: 40次/秒
5、供橋電壓： 5V DC 可驅動4個350W的或8個700W的感測器
6、A/D分辨碼：30萬
7、電壓：220V 50HZ
8、內裝：6V/10Ah免維護電池，充電後可連續工作24個小時
9、工作溫度：-10℃～40℃
10、工作濕度：<85%RH
第二章 操作
§1. 電源開關 按【①】鍵，接通電源。按住【①】鍵2秒，切斷電源。
§2. 置 零 按住【→0←】鍵2秒，顯示值置零，同時&#91;→0←&#93;指示燈點亮。
§3. 去 皮
§3.1 實物去皮 在◇指示燈熄滅狀態，稱量大於零且穩定，按【→0←】鍵，顯示值置零，
同時◇指示燈點亮。
§3.2 清除皮重 在◇指示燈點亮狀態，按【→0←】鍵，清除皮重，同時◇指示燈熄滅。
§3.3 數字去皮 在允許數字去皮狀態，按【→】鍵，進入皮重設定，用 【→】【↑】鍵
輸入皮重值，按【→0←】鍵，將輸入值作為皮重存入，同時 ◇ 指示燈點亮。
§4. 累加操作 在手動累加狀態，稱量大於零且穩定，按∴ 鍵，將顯示值進行累加，同時顯
示累計次數。&#91;n 12&#93;。
註：一次稱量只能累加一次，下一次累加必須使顯示值小於20d後才允許。
§5. 高解析度顯示 在稱量顯示狀態，按【↑】鍵，進入高解析度顯示（提高10倍），同時末
位小數點點亮。再按【↑】鍵，返回正常稱量顯示。
§6. 累計值顯示與清除
按【﹡】鍵，顯示累計次數&#91;n 12&#93;，2秒後顯示累計重量&#91; 1236.5&#93;若累計
重量大於6位，先顯示累計重量高4位&#91;H 123&#93;，2秒後顯示累計重量低4
位&#91;L 506.5&#93;，(累計重量為123506.5)在上述顯示過程中，按【→0←】鍵，
清除累計值。
按【﹡】鍵，顯示自動累加狀態，&#91;Aut 0&#93;。
末位=0，表示手動累加
末位=1，表示載入穩定後自動累加
末位=2，表示載入穩定後自動保存顯示值，
在卸載到小於20d後，將最後穩定值累加
用【↑】設定，按【﹡】鍵，返回正常稱量顯示。
說明：在自動累加狀態，&#91;AUT&#93; 指示燈點亮。
§7. 數字輸入 【→】鍵用於移動置數位，置數位閃爍顯示。【↑】鍵用於增加置數位的值。
§8. 電池電量 開機與關機時，顯示&#91;Pbt 85&#93;，表示電池電量為85%。
§9. 充電提示 當電池電量<15%時，顯示器閃爍，以提示及時充電。
§10. 過放電保護 當電池電量為零時，儀表自動關機，以防止電池過放電。
§11. 省電模式 若設定有自動關機功能,3分鐘以上無稱重操作，顯示&#91;－ &#93;，以減少電
池消耗。
§12. 自動關機 若設定有自動關機功能,15分鐘以上無稱重操作，自動關機。
§13. 工作時間 內裝10.0AH免維護電池，充足電池，可連續工作24個小時。
第三章 標定及稱量設定操作
只有在標定允許插座在“EN”一側，版本中位顯示 &#91;UE-0.06&#93; 操作才有效
在關機狀態，按住【→0←】鍵不要放開，按【①】鍵，接通電源，版本末位顯示“-”，表示允許標定。

步 驟	操 作	顯 示	注 解
1	按【﹡】	[CAL SP]	稱量標定，若要進入稱量標定，請按【→】，否則按【﹡】
2	按【﹡】	[-Set-]	稱量參數設定，若要進入參數設定，請按【→】，否則按【﹡】
3	按【﹡】	[-A-d-]	A/D值顯示，若要進入A/D值顯示，請按【→】，否則按【﹡】
4	按【﹡】	[15.0]	返回稱重狀態

§1 . 稱量設定

步驟	操 作	顯 示	注 解
​	按【﹡】	[CAL SP]	稱量標定
​	按【﹡】	[ -Set- ]	稱量參數設定，若要進入，請按【→】
​	按【→】	​	進入稱量參數設定
​	​	[d 0.1]	分度值
1	按【↑】	0.0001——50	選擇分度值其中的一個
2	按【﹡】	[ 300.0]	最大的稱重量
3	按【→】【↑】	​	輸入新的最大稱重量
4	按【﹡】	[g X]	零位跟蹤範圍
5	按【↑】	​	輸入新的值(範圍=0.3 d*X)
6	按【﹡】	[ 3.0]	最小稱重量
7	按【→】【↑】	​	輸入新的最小稱量值
8	按【﹡】	[F e d c b a]	各功能設定
​	​	​	e=0，無自動關機功能
​	​	​	e=1，有自動關機功能，3分鐘以上無稱重操作， [— ] 省電模式，15分鐘後自動關機
​	​	​	d=0，無單位切換功能
​	​	​	d=1，允許單位切換功能
​	​	​	c=1，允許數字去皮
​	​	​	b=0，無累計功能
​	​	​	b=1，允許累計功能
​	​	​	a=0，無高分辨顯示功能
​	​	​	a=1，允許高分辨顯示功能
9	按【→】【↑】	​	各功能設定
10	按【﹡】	[flt X]	濾波參數設定
​	​	​	X=0，為靜態稱重方式，廣泛用於一般稱重
​	​	​	X=1，為吊秤稱重方式，套用於吊秤及其他懸掛物稱重
​	​	​	X=2，為動物稱重方式，套用於稱重物處於非靜止狀態
說明：在動物稱重方式：當重量大於最小稱量且穩定，顯示鎖定；當重量小於最小稱量時，解除顯示鎖定。
11	按【↑】	​	選擇濾波參數
12	按【﹡】	[Adr XX]	XX表示通訊地址
13	按【→】【↑】	​	設定通訊地址
​	​	​	X=0，連續傳送方式，6次/秒
​	​	​	X=1~98，應答方式
​	​	​	X=99，可接串列接口的印表機
14	按【﹡】	[b 9600]	通訊波特率
15	按【↑】	​	選擇通訊波特率1200，2400，4800，9600
16	按【﹡】	[ -A-d- ]	A/D值顯示，若要進入A/D值顯示，請按【→】，否則
17	按【﹡】	​	返回稱重狀態

§2 . 標定
只有在標定允許插座在“EN”一側，版本中位顯示&#91;UE-0.06&#93;操作才有效

步驟	操 作	顯 示	注 解
​	按【﹡】	[CAL SP]	稱量標定，若要進入，請按【→】
1	進入稱量標定	[CAL OO]	進入零位校正
2	按【﹡】 按【﹡】2秒	[-------]	正在零位校正 切換標定單位，[kg] 燈熄滅，[ l b ] 燈點亮
3	數秒後	[ 300.0]	零位校正結束，最大的稱重量
4	按【→】【↑】	[ 150.0]	載入砝碼，輸入載入重量值
5	按【﹡】	[-------]	正在量程校正
6	數秒後	[ 150.0]	標定結束，顯示載入重量值，進入稱重狀態

註：1 （補償標定）
若零位不變，只對量程校正，在顯示&#91;CAL OO&#93;時，按【→0←】跳過零位校正，即進入量程校正。
註：2 （零位標定）
若只對零位校正，那么在零位校正結束，顯示最大稱量值&#91; 300.0&#93;時，用【→】【↑】鍵，輸入零
&#91; 0.0&#93;，按【﹡】結束標定，返回正常稱量顯示。
§3 . 標定結束 標定結束後，關機。將標定允許插座在“DS”一側，然後開機使用。
§4 . A/D值顯示 A/D值顯示用於檢查儀表或感測器是否工作正常。
一般空載A/D值在40000左右。
§5 . 感測器連線(D-SUB-9孔)
1-2 腳 +E （感測器正激勵） 供橋電壓5VDC電流70 mA
3 腳 GND （感測器禁止地） 感測器靈敏度1.0-2.0 mV/V
4-5 腳 -E （感測器負激勵） A/D轉換速度40次/秒
7 腳 +S （感測器正輸出） A/D解析度 100000
8 腳 -S （感測器負輸出） 電源AC 220W/50Hz
§6 . 通訊連線(D-SUB-9針)
2腳 RXD （RS-232輸入）
3腳 TXD （RS-232輸出）
5腳 GND
§7. 通訊數據格式
通信地址 X = 0 ; 連續傳送方式，格式為
STX X1 X2 X3 X4 X5 X6 SA CR
X1 X2 X3 X4 X5 X6 為顯示數據 SA = 0100ABCD 為狀態信息
A = 1 ； 稱量溢出 B = 1 ； 去皮 C = 1 ； 稱量穩定 D = 1 ； 零位
通信地址 X ≠ 0 ; 應答方式
讀重量命令 : STX R D S n bcc CR
n = 通信地址（81H – E2H） BCC 是校驗位
返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR
去皮、清皮命令: STX T A R n BCC CR
n = 通信地址（81H – E2H） BCC 是校驗位
返回數據: STX n D X1 X2 X3 X4 X5 X6 SA BCC CR
BCC為校驗碼，STX以後到BCC前的數據和，取其低8位數據，但當其值等於02 或 0D 時，自動加1（16進制數），以避免與控制字元（ STX=02 ； CR=0D ）重複。
第四章 出錯提示及故障診斷
1．〖 err E〗： 表示儀表存儲器故障。
2.〖 Err 1〗： 表示A/D值低於正常範圍，可能儀表，或感測器有故障。
將感測器與儀表斷開，儀表錯誤顯示消除，表示感測器有故障。
將感測器與儀表斷開，儀表錯誤顯示不消除，表示儀表有故障。
3.〖 Err 2〗： 表示A/D值高於正常範圍，可能儀表，或感測器有故障。
將感測器插斗拔掉，儀表錯誤顯示消除，表示感測器有故障。
將感測器插斗拔掉，儀表錯誤顯示不消除，表示儀表有故障。
4．〖 Err 3〗： 表示開機零位不正常。
5.〖 Err 4〗： 表示零位校正時,A/D太小。
6.〖 Err 5〗： 表示量程校正失敗。
7.〖 Err 6〗： 表示標定時, 稱重量不能穩定。
8.〖 OUEr〗： 表示稱重量大於最大稱量。
將感測器與儀表斷開，儀表錯誤顯示消除，表示感測器有故障。
將感測器與儀表斷開，儀表錯誤顯示不消除，表示儀表有故障。
進入A/D值顯示，進一步檢查儀表工作是否正常
若A/D工作正常，可能最大稱量設定不正確。可重新設定。
或對秤重新標定可恢復正常工作。
9．稱重量不穩定：可能儀表，或感測器有故障。
將感測器與儀表斷開，稱重量穩定，表示感測器有故障。
將感測器與儀表斷開，稱重量不穩定，表示儀表有故障。
10. 開不了機： 可能儀表內電池沒電，或感測器短路，或儀表有故障。
將感測器與儀表斷開，能開機，表示感測器短路。
外接電源，AC指示燈不亮。表示儀表有故障。
外接電源，AC指示燈點亮。但開不了機，表示儀表有故障。
