簡介:
該洗砂機(洗沙機)是我公司引進國外同類產品先進技術推出的具有國際先進水平的砂石和礦渣顆粒的洗選設備。
洗砂機用途: 本洗砂機(洗沙機)廣泛用於砂石場、礦山、建材、交通、化工、水利水電、混凝土攪拌站等行業中對物料的洗選。

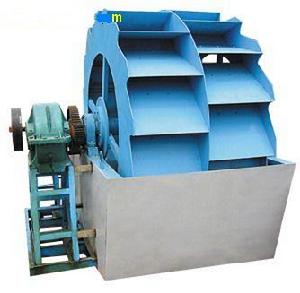

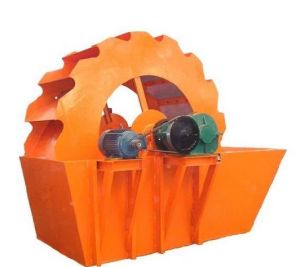

洗砂機是一種輪斗式洗選設備,可清洗分離砂石中的石粉泥土,其新穎的密封結構,可靠的傳動裝置,確保了清洗脫水的效果,是配合制砂機使用的一種高效洗砂設備。
工作原理:
該型洗砂機(洗沙機)經電動機、減速機的傳動,驅動水槽中的葉輪不停的在水槽中作圓周性轉動,從而將水槽中的砂石或礦渣顆粒物料在水中攪拌、翻轉、淘洗並使受水物料在葉輪中脫水後排出。
性能特點:
1.該機結構簡單,葉輪傳動軸承裝置與水和受水物料隔離大大避免了軸承因浸水、砂和污染物導致損壞的現象發生。2.該洗砂機(洗沙機)用於砂石場洗砂時與傳統的螺旋洗砂機相比有明顯優勢如下:
a.中細砂和石粉流失極少,所洗建築砂級配和細度模數達到國家《建築用砂》《建築用卵石、碎石》標準。
b. 該機除篩網外幾乎無易損件。
c. 使用壽命長,長期不用維修。
3.該機除篩網外幾乎無易損件;
4.處理量大、功率消耗小;
5.使用壽命長,維修方便;
6.節省水資源;
7.無污染,洗淨度高
用途
廣泛適用於冶金、建材、水電等行業的洗選、分級、除雜等作業,適用於細粒度和粗粒度物料的洗選作業。對建築用砂、築路用砂石猶為適宜。該洗砂機結構合理、維修便利、處理量大、功率消耗小、洗淨度高。新穎的密封結構、全封閉油浴式傳動裝置、可調式溢流堰板,確保了該系列產品高效、耐用,清洗、脫水效果好,細粒產品保持穩定等特點。
功格與性能參數表
型號規格 | XS23 | XS26 | XS29 | XS32 |
輪斗直徑(mm) | ф2300 | ф2600 | ф2900 | ф3200 |
轉速(r/min) | 0.8-1.2 | 0.8-1.2 | 0.8-1.2 | 0.8-1.2 |
產量(t/h) | 10-25 | 30-80 | 100-150 | 140-200 |
電機功率(kw) | 8極-5.5 | 8極-5.5 | 8極-7.5 | 8極-11 |
故障維修
洗砂機在使用過程中常因為電機故障影響生產,主要的故障現象有:
一、鐵芯故障檢修定、轉子是電動機的磁路部分,通常都由相互絕緣的矽鋼片疊成。定、轉子鐵芯容易損壞和變形,原因有一下幾點:
1. 軸承磨損過度或裝配不好,造成定、轉子磨擦,損傷鐵芯表面,進而造成矽鋼片間短路,電動機鐵損增加,電機溫度過高。這時用細銼等工具去除毛刺,消除矽鋼片短接,清理乾淨後塗上絕緣漆,並加熱烘乾。
2.受潮等造成鐵芯表面鏽蝕。這時可以用砂紙打磨乾淨,然後塗上絕緣漆。
3.圍繞組接地產生高熱燒毀鐵芯糟或齒部。可用鑿子或刮刀等工具將熔積物去除乾淨,塗上絕緣漆等待烘乾。
4. 用太大力拆除舊繞組時,盜槽歪斜和向外張開。這時可以用尖嘴鉗、木榔頭等工具予以修整,使其復位,不好處理的有縫隙的矽鋼片間加入青殼紙、膠木板等硬質絕緣材料。
5. 鐵芯與機座間有鬆動,可擰緊原有定位螺釘。若失效,可在機座上重鑽定位孔並攻絲,旋緊定位螺釘。
1. 軸頸磨損
軸頸磨損不大時,可在軸頸上鍍一層鉻,再磨削至需要尺寸;磨損較多時,可在軸頸上進行堆焊,再到車床上切削磨光;如果軸頸磨損過大時,也在軸頸上車削2-3mm,再車一套筒,趁熱套在軸頸上,然後車削到所需尺寸。
2. 軸彎曲 ;
若彎曲不大,可用磨光軸頸、滑環的方法進行修復;當超過0.2mm時,將轉軸放於壓力機下,在拍彎曲處加壓矯正,用車床切削磨光軸表面;若彎度過大,需另換新軸。
轉軸通過軸承支撐轉動,是負荷最重的部分,又是最容易磨損的部件。
1. 故障檢查
(1)運行中檢查 ;
軸承內混有沙土等雜物或軸承零件有輕度磨損時,會產生輕微的雜音;滾動軸承缺油時,會聽到“骨碌骨碌”的聲音;若聽到不連續的“梗梗”的聲,可能是軸承鋼圈破裂。
(2)拆卸後檢查 ;
先觀察軸承滾動體、內外鋼圈是否有破損、鏽蝕、疤痕等,然後用手捏住軸承內圈,並使軸承擺平,另一隻手用力推外剛圈,如果軸承良好,外鋼圈應轉動平穩,轉動中無振動和明顯的卡滯現象,停轉後外鋼圈沒有倒退現象。不然說明軸承已不能再用了。左手卡住外圈,右手捏住內鋼圈,用力向各個方向推動,如果推動時感到很鬆,就是磨損嚴重。
2. 故障修理
用00號砂紙擦除軸承外表面上的銹斑,然後用汽油清洗;軸承有裂紋、內外圈碎裂或軸承過度磨損時,應更換新軸承(選用與原來型號相同的軸承)。
如何操作
1.操作人員應了解並熟知輪斗洗砂機的安全操作規程。
2.操作人員應了解並熟悉本設備的情況。當設備出現異常情況時,有能力採取適當措施處理。
3.啟動設備前須做好以下準備工作:
①仔細閱讀值班記錄,處理上一班的遺留問題。
②仔細檢查所有緊固件是否緊固,一旦發現鬆動,應即予排除。
③檢查減速器及軸承是否按期加油。
④檢查減速器溫度是否正常,設備運行無異常噪音。
⑤禁止帶料停機或在停機後繼續供料。
⑥下班時應清除機器中的堵塞物及周圍場地環境。
4.輪斗洗砂機應在空載狀態下啟動,當物料全部被排除機外時,才允許停機。
5.輪斗洗砂機設備在運轉中如發現有異常現象,應立即停機查明原因,排除故障,方可再行啟動運轉。
