車床電主軸是最近幾年在數控工具機領域出現的將工具機主軸與主軸電機融為一體的新技術。高速數控工具機主傳動系統取消了帶輪傳動和齒輪傳動。工具機主軸由內裝式電動機直接

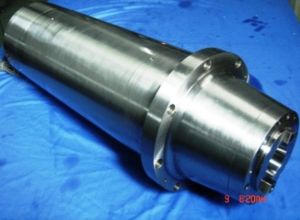

BT50加工中心主軸

驅動，從而把工具機主傳動鏈的長度縮短為零，實現了工具機的“零傳動”。這種主軸電動機與工具機主軸“合二為一”的傳動結構形式，使主軸部件從工具機的傳動系統和整體結構中相對獨立出來，因此可做成“主軸單元”，俗稱“電主軸”(ElectricSpindle,MotorSpindle)。

概述

車床電主軸是在數控工具機領域出現的將工具機主軸與主軸電機融為一體的新技術，它與直線電機技術、高速刀具技術一起，把高速加工推向一個新時代。電主軸是一套組件，它包括電主軸本身及其附屬檔案：電主軸、高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置等。電動機的轉子直接作為工具機的主軸，主軸單元的殼體就是電動機機座，並且配合其他零部件，實現電動機與工具機主軸的一體化。
目前，隨著電氣傳動技術（變頻調速技術、電動機矢量控制技術等）的迅速發展和日趨完善，高速數控工具機主傳動系統的機械結構已得到極大的簡化，基本上取消了帶輪傳動和齒輪傳動。工具機主軸由內裝式電動機直接驅動，從而把工具機主傳動鏈的長度縮短為零，實現了工具機的“零傳動”。這種主軸電動機與工具機主軸“合二為一”的傳動結構形式，使主軸部件從工具機的傳動系統和整體結構中相對獨立出來，因此可做成“主軸單元”，俗稱“電主軸”(ElectricSpindle,MotorSpindle)。由於當前電主軸主要採用的是交流高頻電動機，故也稱為“高頻主軸”（HighFrequencySpindle)。由於沒有中間傳動環節，有時又稱它為“直接傳動主軸”（DirectDriveSpindle)。

優點

高轉速、高精度、低噪音、內圈帶鎖口的結構更適合噴霧潤滑。
主要用途
數控工具機●機電設備
微型電機●壓力轉子
車床電主軸 - 高科

高科技

高速軸承技術電主軸通常採用動靜壓軸承、複合陶瓷軸承或電磁懸浮軸承。

高速軸承技術

電主軸通常採用動靜壓軸承、複合陶瓷軸承或電磁懸浮軸承。動靜壓軸承具有很高的剛度和阻尼，能大幅度提高加工效率、加工質量、延長刀具壽命、降低加工成本，這種軸承壽命多半無限長。
複合陶瓷軸承目前在電主軸單元中套用較多，這種軸承滾動體使用熱壓Si3N4陶瓷球，軸承套圈仍為鋼圈，標準化程度高，對工具機結構改動小，易於維護。
電磁懸浮軸承高速性能好，精度高，容易實現診斷和線上監控，但是由於電磁測控系統複雜，這種軸承價格十分昂貴，而且長期居高不下，至今沒有得到廣泛套用。
高速電機技術
電主軸是電動機與主軸融合在一起的產物，電動機的轉子即為主軸的旋轉部分，理論上可以把電主軸看作一台高速電動機。關鍵技術是高速度下的動平衡；
結構說明及油氣潤滑
車床電主軸的基本構成電主軸是一個高精度的執行元件，而影響電主軸迴轉精度的主要因素有：
①主軸誤差主要包括主軸支承軸頸的圓度誤差、同軸度誤差（使主軸軸心線發生偏斜）和主軸軸頸軸向承載面與軸線的垂直度誤差（影響主軸軸向竄動量）
②軸承誤差
軸承誤差包括滑動軸承內孔或滾動軸承滾道的圓度誤差，滑動軸承內孔或滾動軸承滾道的波度，滾動軸承滾子的形狀與尺寸誤差，軸承定位端面與軸心線垂直度誤差，軸承端面之間的平行度誤差，軸承間隙以及切削中的受力變形等。BT40加工中心電主軸
③主軸系統的徑向不等剛度及熱變形
從以上可以看出影響電主軸迴轉精度的主要原因就是軸承磨損，軸及接觸面磨損。為了保證我們的電主軸能在保證精度的情況下正常工作，我們就要儘可能的降低軸承相關部位的磨損率，而降低磨損的主要方式就是潤滑，對軸承進行潤滑處理，保證良好的潤滑及冷卻效果。因此選擇合理正確的潤滑方式是保證電主軸正常工作的重要條件。
經過多年研究和一些客戶的反應，油氣潤滑裝置使用在電主軸上面被普遍認可，俗稱“電主軸油氣潤滑裝置”。電主軸油氣潤滑裝置通俗的解釋就是，油跟隨氣體的流動而往前運動。氣體在運動過程中，會帶動附著在管壁上面的少量油滴進入到兩邊的傳動軸承，噴灑到摩擦面上的是帶有油滴的油氣混合體。這種潤滑裝置不僅經濟、環保、快速、高效，更重要的是油滴適中，不會造成因油量過多軸承無法散熱，也不會造成因油量過多，軸承在高速旋轉過程中產生背壓，避免了電主軸負載增加，更不會產生竄動現象。
我們公司一直在和北京多普賽進行合作，一直使用他們的威普4油氣潤滑裝置進行軸承潤滑，市場客戶評價很高，已經實現了經濟、快速、高效、節能的幾大特點。
冷卻裝置
為了儘快給高速運行的電主軸散熱，通常對電主軸的外壁通以循環冷卻劑，冷卻裝置的作用是保持冷卻劑的溫度。
內置脈衝編碼器
為了實現自動換刀以及剛性攻螺紋，電主軸內置一脈衝編碼器，以實現準確的相角控制以及與進給的配合。
自動換刀裝置
為了套用於加工中心，電主軸配備了自動換刀裝置，包括碟形簧、拉刀油缸等；
高速刀具的裝卡方式
廣為熟悉的BT、ISO刀具，已被實踐證明不適合於高速加工。這種情況下出現了HSK、SKI等高速刀具。
高頻變頻裝置
要實現電主軸每分鐘幾萬甚至十幾萬轉的轉速，必須用一高頻變頻裝置來驅動電主軸的內置高速電動機，變頻器的輸出頻率必須達到上千或幾千赫茲。</CN>

車床電主軸的基本構成

電主軸是一個高精度的執行元件，而影響電主軸迴轉精度的主要因素有：
①主軸誤差主要包括主軸支承軸頸的圓度誤差、同軸度誤差（使主軸軸心線發生偏斜）和主軸軸頸軸向承載面與軸線的垂直度誤差（影響主軸軸向竄動量）
②軸承誤差
軸承誤差包括滑動軸承內孔或滾動軸承滾道的圓度誤差，滑動軸承內孔或滾動軸承滾道的波度，滾動軸承滾子的形狀與尺寸誤差，軸承定位端面與軸心線垂直度誤差，軸承端面之間的平行度誤差，軸承間隙以及切削中的受力變形等。BT40加工中心電主軸

③主軸系統的徑向不等剛度及熱變形
從以上可以看出影響電主軸迴轉精度的主要原因就是軸承磨損，軸及接觸面磨損。為了保證我們的電主軸能在保證精度的情況下正常工作，我們就要儘可能的降低軸承相關部位的磨損率，而降低磨損的主要方式就是潤滑，對軸承進行潤滑處理，保證良好的潤滑及冷卻效果。因此選擇合理正確的潤滑方式是保證電主軸正常工作的重要條件。
經過多年研究和一些客戶的反應，油氣潤滑裝置使用在電主軸上面被普遍認可，俗稱“電主軸油氣潤滑裝置”。電主軸油氣潤滑裝置通俗的解釋就是，油跟隨氣體的流動而往前運動。氣體在運動過程中，會帶動附著在管壁上面的少量油滴進入到兩邊的傳動軸承，噴灑到摩擦面上的是帶有油滴的油氣混合體。這種潤滑裝置不僅經濟、環保、快速、高效，更重要的是油滴適中，不會造成因油量過多軸承無法散熱，也不會造成因油量過多，軸承在高速旋轉過程中產生背壓，避免了電主軸負載增加，更不會產生竄動現象。
我們公司一直在和北京多普賽進行合作，一直使用他們的威普4油氣潤滑裝置進行軸承潤滑，市場客戶評價很高，已經實現了經濟、快速、高效、節能的幾大特點。
為了儘快給高速運行的電主軸散熱，通常對電主軸的外壁通以循環冷卻劑，冷卻裝置的作用是保持冷卻劑的溫度。
為了實現自動換刀以及剛性攻螺紋，電主軸內置一脈衝編碼器，以實現準確的相角控制以及與進給的配合。
為了套用於加工中心，電主軸配備了自動換刀裝置，包括碟形簧、拉刀油缸等；
高速刀具的裝卡方式
廣為熟悉的BT、ISO刀具，已被實踐證明不適合於高速加工。這種情況下出現了HSK、SKI等高速刀具。
要實現電主軸每分鐘幾萬甚至十幾萬轉的轉速，必須用一高頻變頻裝置來驅動電主軸的內置高速電動機，變頻器的輸出頻率必須達到上千或幾千赫茲。
